Instalação no armário
Com a ajuda de uma ou mais pessoas, desloque o aparelho para o armário.
Existem duas placas de metal na base do aparelho. Encaixe os espaçadores
brancos (Fig. 8) fornecidos para estas placas, de acordo com a Fig. 9.
Certifique-se de que os bordos dos espaçadores estão nivelados com o bordo da base do
armário.
Montar a porta do painel
• Certifique-se de que existe um intervalo de 3 a 4 mm entre o lado sem dobradiças e a parede
do armário.
• Localize a corrediça no suporte e fixe-a na porta do painel entre 20 e 22 mm a partir do
bordo do painel, conforme ilustrado na figura 11, garantindo que a corrediça está posicionada
central e horizontalmente dentro do suporte. Aperte firmemente com a mão.
• Tape a abertura do lado sem dobradiças com a tira da junta/vedante fornecida, conforme
ilustrado na Fig. 12.
• O aspeto finalizado das corrediças da porta deve ser semelhante ao ilustrado na Fig. 14, que
apresenta 2 corrediças na posição correta.
• Certifique-se de que a porta do aparelho abre, fecha e veda corretamente.

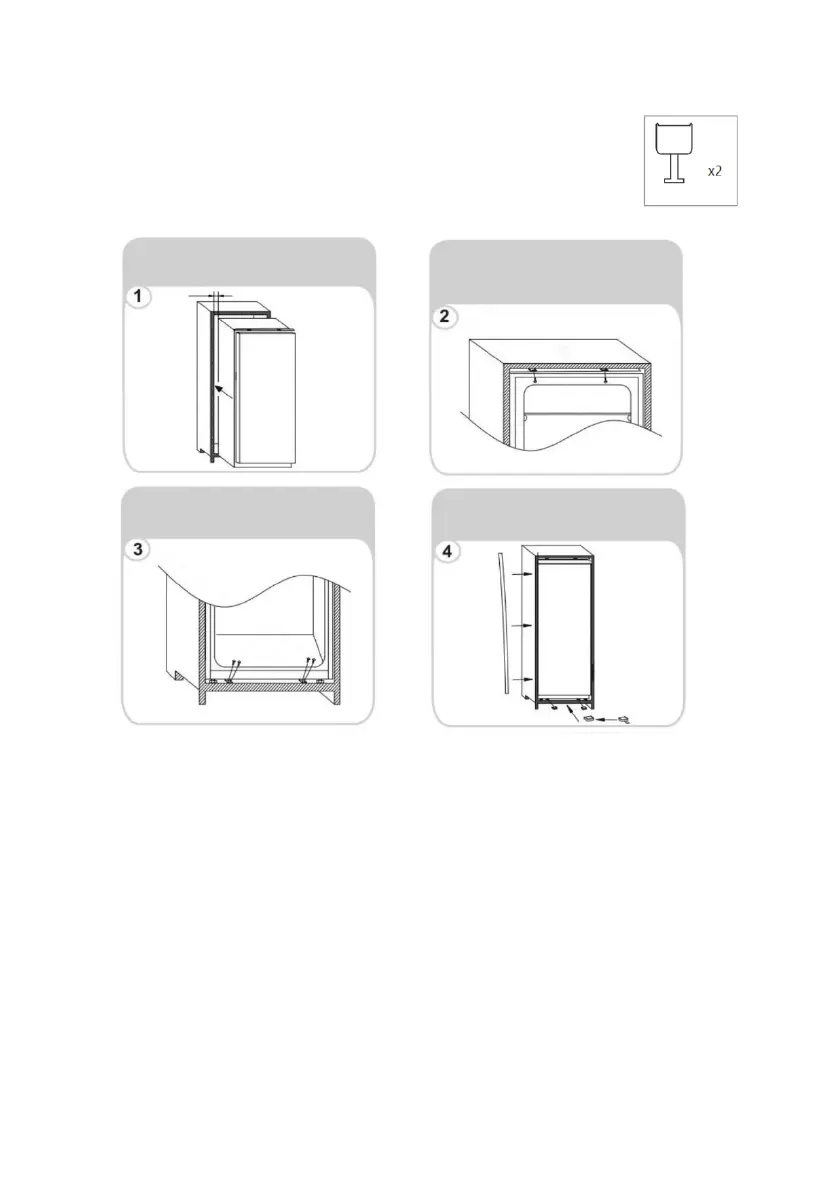

Insira o aparelho na coluna, colocando-o no lado
oposto das dobradiças, mantendo uma distância
de 3-5 mm.
Após garantir a correspondência entre a
porta do aparelho e a porta da coluna, fixe as
coberturas de plástico fornecidas no saco de
acessórios.
Aparafuse a parte inferior do aparelho.
Encaixe o vedante no aparelho, corte
o
excedente, se necessário. Encaixe as
tampas de plástico nas partes inferiores.
