Se necessitar que a porta do aparelho abra a partir do lado oposto,
então inverta a porta antes de iniciar o processo de instalação. (Ver
"Inverter a secção da porta".)
Ferramentas necessárias:
o Fita métrica
o Lápis afiado
o Faca plana pequena
o Chave inglesa
IMPORTANTE: Recomendamos que a instalação deste aparelho seja
realizada por duas pessoas.

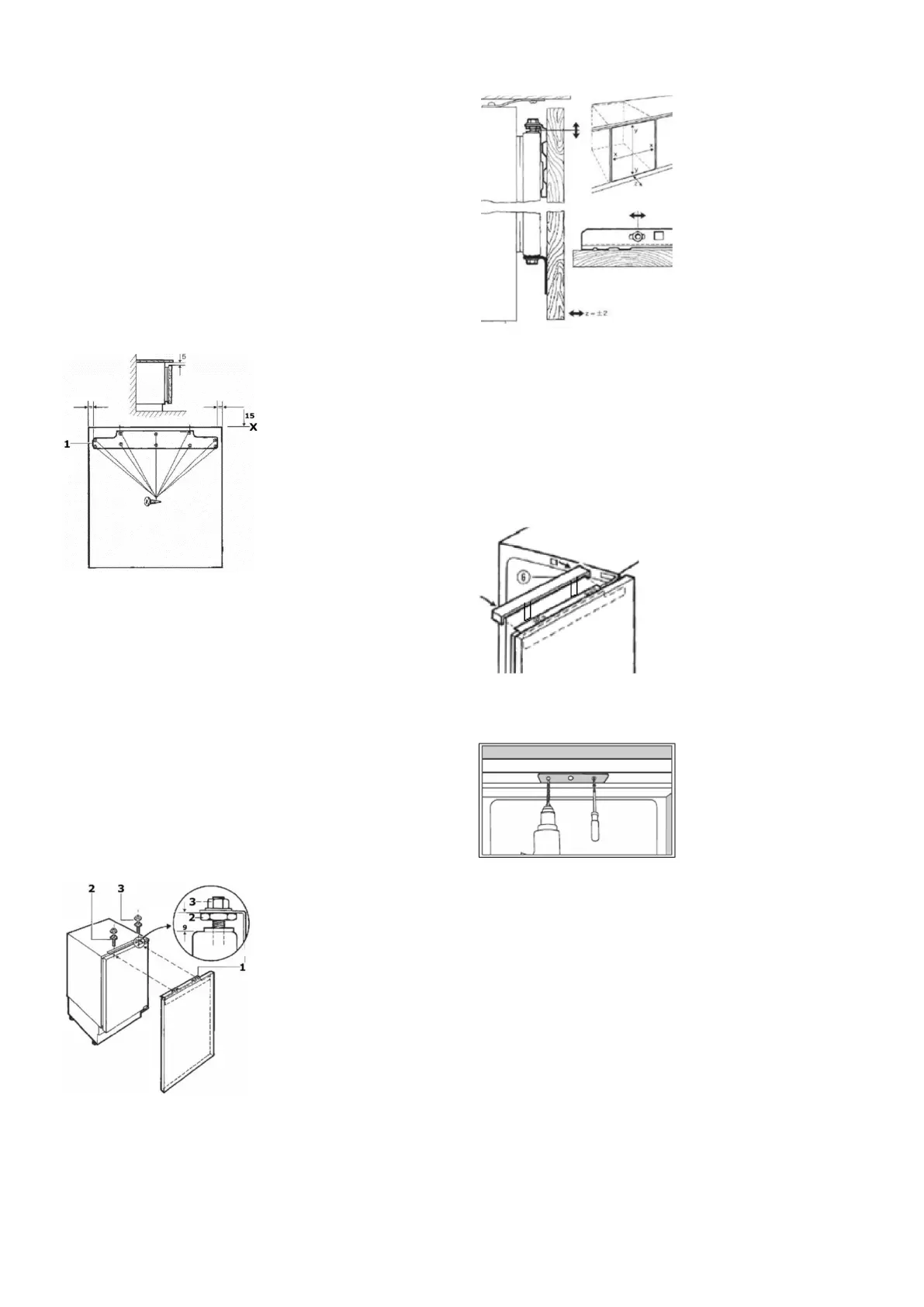

1. Desaparafuse os parafusos das duas porcas de ajuste localizadas no
topo da porta do aparelho e, em seguida, retire o suporte de
montagem (1).
2. Meça a largura da porta do móvel, no ponto de metade da distância
desenhe uma linha vertical descendente ao longo da superfície interior
da porta do móvel. Deve desenhar a linha desde o topo da porta do
móvel até cerca de metade da distância descendente.
o Coloque o suporte de montagem (1) no local inverso da porta do
móvel.
o O meio do suporte de montagem deve ser posicionado na linha que
acabou de desenhar. Anote a posição do suporte de montagem no
desenho anterior, para se certificar de que tem o suporte de
montagem com o lado correto para cima.
o O topo do suporte de montagem deve ser posicionado a cerca de 15
mm do topo da porta do móvel. Isto irá permitir-lhe um espaço de 5
mm entre o topo da porta do móvel, até à parte inferior da sua
bancada.
o Prenda o suporte de montagem à porta do móvel usando os
parafusos fornecidos e uma chave de fendas Phillips. Estes parafusos
devem ser bem apertados.
3. Pendure a porta do móvel na porta do aparelho, certificando-se de
que os suportes no suporte de montagem se encontram sobre as
porcas de ajuste.
4. Utilize uma chave de fendas para regular o espaço na secção inferior
das porcas de ajuste. O espaço deve ser definido para cerca de 9 mm
(conforme apresentado no desenho anterior).
5. Prenda o suporte inferior à parte inferior da porta do móvel e à
parte inferior da porta do aparelho (conforme indicado no desenho
na página anterior).
o É possível realizar pequenos ajustes à posição da porta do móvel
utilizando os parafusos na parte superior e inferior da porta do
aparelho. Deve realizar estes ajustes de modo a que a porta do
móvel esteja nivelada.
6. Introduza a placa de cobertura no topo do aparelho, sendo que esta
irá clicar na sua posição.
7. Abra a porta do aparelho.
o Use uma broca de tamanho apropriado para realizar furos no
suporte, para o prender no topo da bancada. IMPORTANTE: A broca
deve ser apropriada ao material da bancada.
o Prenda o suporte à parte inferior da bancada, utilizando os
parafusos fornecidos. IMPORTANTE: Estes parafusos devem ser
bem apertados.
o Se o aparelho estiver a ser instalado sob uma bancada de granito,
use os suportes em forma de L fornecidos para prender o frigorífico
à parte lateral do armário. Use uma broca de tamanho apropriado
para realizar os três furos no suporte no lado do armário do lado
oposto às dobradiças.
o Os orifícios ovais assentam por cima das posições das dobradiças
que não estão a ser usadas na parte frontal do aparelho. Use dois
parafusos para prender o suporte à parte frontal do aparelho.
Verifique se a porta abre e fecha sem impedimentos, e também que a
mesma veda corretamente.
