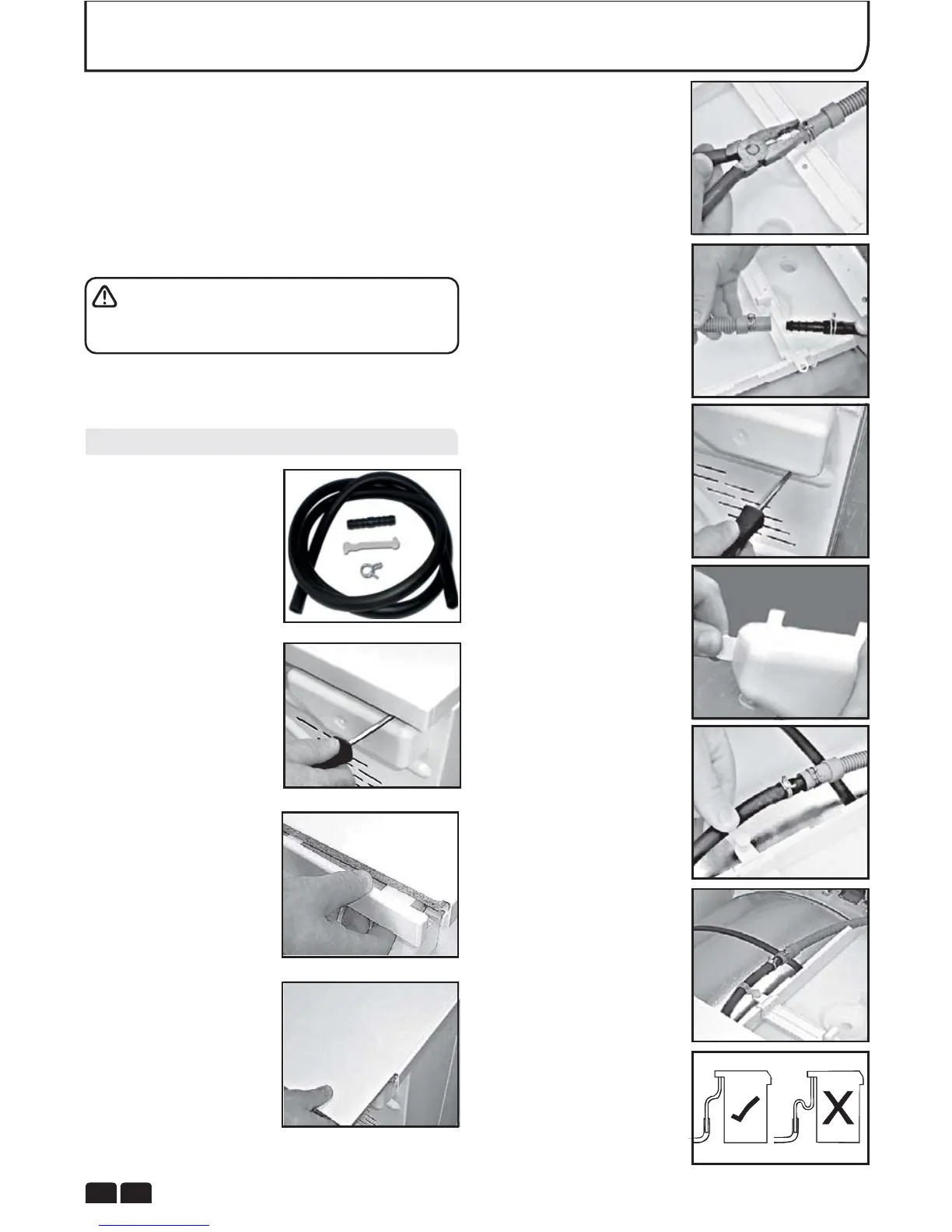

TYHJENNYSLETKUSARJAN ASENNUSOHJEET
VAROITUS! Katkaise kuivausrummusta
virta ja irrota pistoke pistorasiasta ennen
työskentelyn aloittamista.
Kuivauksen aikana kerääntynyt vesi voidaan
poistaa suoraan jätevesiputkeen (samaan
viemärijärjestelmään kuin kotitalouden
pesualtaat), jotta vesisäiliötä ei tarvitse
tyhjentää jokaisen kuivausjakson jälkeen.
Vedenkäyttöä koskevat kunnalliset säädökset
kieltävät liittämisen pintaviemäriin.
Jätevesiputki sijaitsee yleensä kuivausrum-
mun vieressä.
Sarja koostuu: 1 letku, 1 suora letkuliitin, 1
putken pidike ja muovinauha.
Asenna Sarja Seuraavasti:
1.Irrota koneen
takaosan 3 ruuvia ja
pidä työtason kehys
tallessa.
2. Irrota työtason
takakehys ja työtason
yläosa liu’uttamalla
työtasoa varovasti
koneen takaosaa
kohti.
3. Jätevesisäiliö
sijaitsee (takaa
katsottuna) koneen
oikealla puolella.
Harmaa letku
yhdistetään vesisäiliön
yläpuolella olevaan
siltaan. Irrota putken
pidike sillasta pihdeillä.
4. Vedä letku ulos
siltaliitännästä.
5.Kiinnitä
tyhjennysletkusarjan
letku siltaliitännästä
irrotettuun letkuun
mukana toimitettavalla
liittimellä ja
letkupidikkeillä.
6. Irrota vesisäiliön
kansi koneen
takaosasta irrottamalla
kaksi ruuvia ja
avaamalla kansi.
7. Katkaise kannen
sivussa oleva läppä,
aseta kansi takaisin
koneeseen ja kiinnitä
ruuvit paikoilleen.
Kaapin takaosassa
kannen vieressä näkyy
nyt aukko.
8. Syötä tyhjenny-
sletku kaapin aukkoon.
9. Etsi astian harmaa
putki ja kiinnitä putki
siltaan muovinauhalla.
10. Liu’uta työtaso
varovasti paikoilleen ja
varmista, ettei letku jää
puristuksiin. Kiinnitä
työtason takakehys 3
ruuvilla.
11. Liitä uusi tyhjen-
nysletku jäteve-
siputkeen. Varmista,
ettei uusi letku taitu,
kun työnnät kuivaus-
rummun takaisin
paikoilleen.
Noudata tarkasti
annettuja ohjeita uutta
ulkoista letkua
asennettaessa.
12. Kytke koneeseen
virta.
13. Tyhjennä
jätevesisäiliö. Kytke
koneeseen virta (ON)
ja käynnistä kuivau-
sohjelma (painamalla
START-painiketta
elektronisissa
malleissa).
