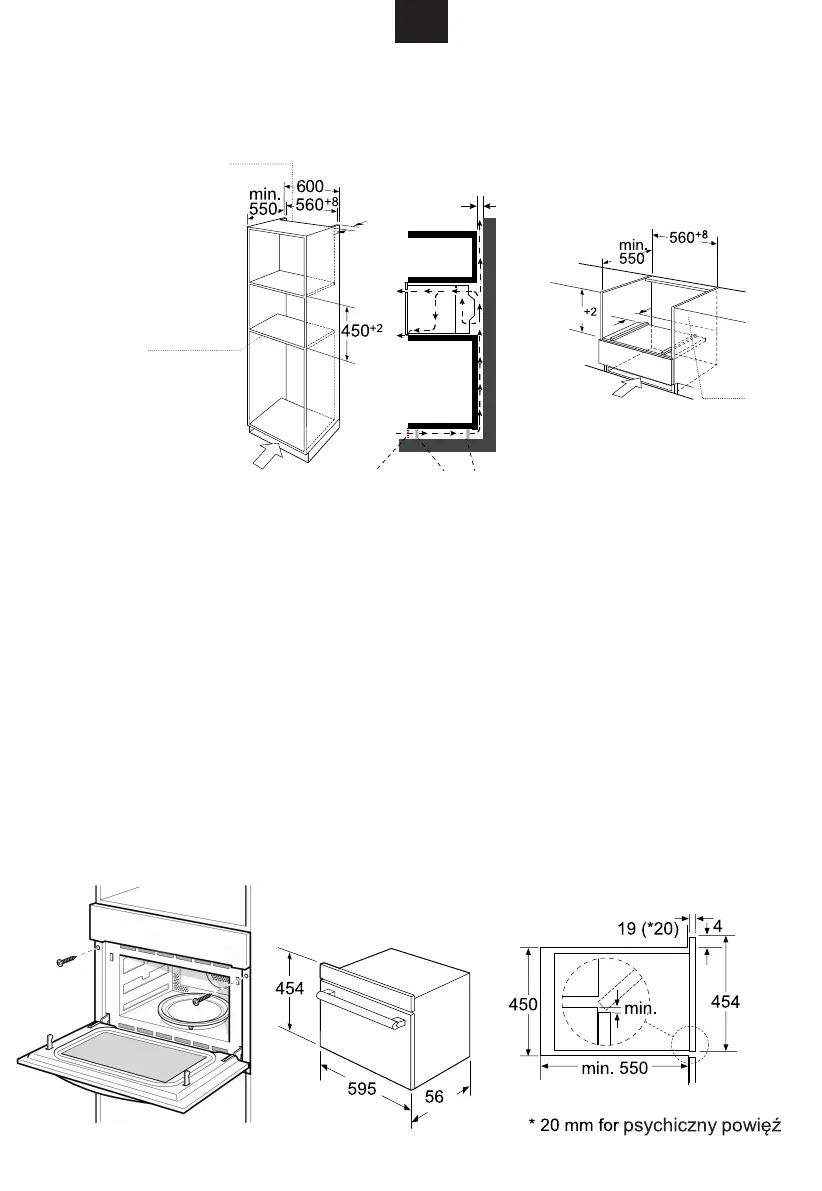

Rysunek instalacyjny
UWAGI:
Pod kuchenką w miejscach oznaczonych strzałkami należy pozstawić otwór wentylacyjny o
powierzchni minimum 250 cm2.
Nad kuchenką należy pozsyawić wolna przestrzeń.
Montaż w zabudowie meblowej
Uwaga: nie wolno podnosić kuchenki lub przenosić za uchwyt drzwi, gdyż nie wytrzyma wagi
kuchenki i może ulec uszkodzeniu.
1. Wsunąć delikatnie kuchenkę do wnęki zabudowy, sprawdzić czy umieszczona jest centralnie we
wnęce
2. Otworzyć drzwi i przykręcić ją do zabudowy za pomocą dołączonych do kuchenki śrub.
PL
min 45
min 45
50
460
Otwory wentylacyjne z
tyłu - min. 250cm
Panele
tylne
otwarte
Obszar wentylacyjny w
postawie - min.
250cm
2
Uwaga: Nad mikrofalówką należy pozostawić
wolną przestrzeń
Kratka wentylacyjna
Nóżki szafki
Otwory
wentylacyjne z
tyłu - min.
250cm
2
Panele
tylne
otwarte
10
8
