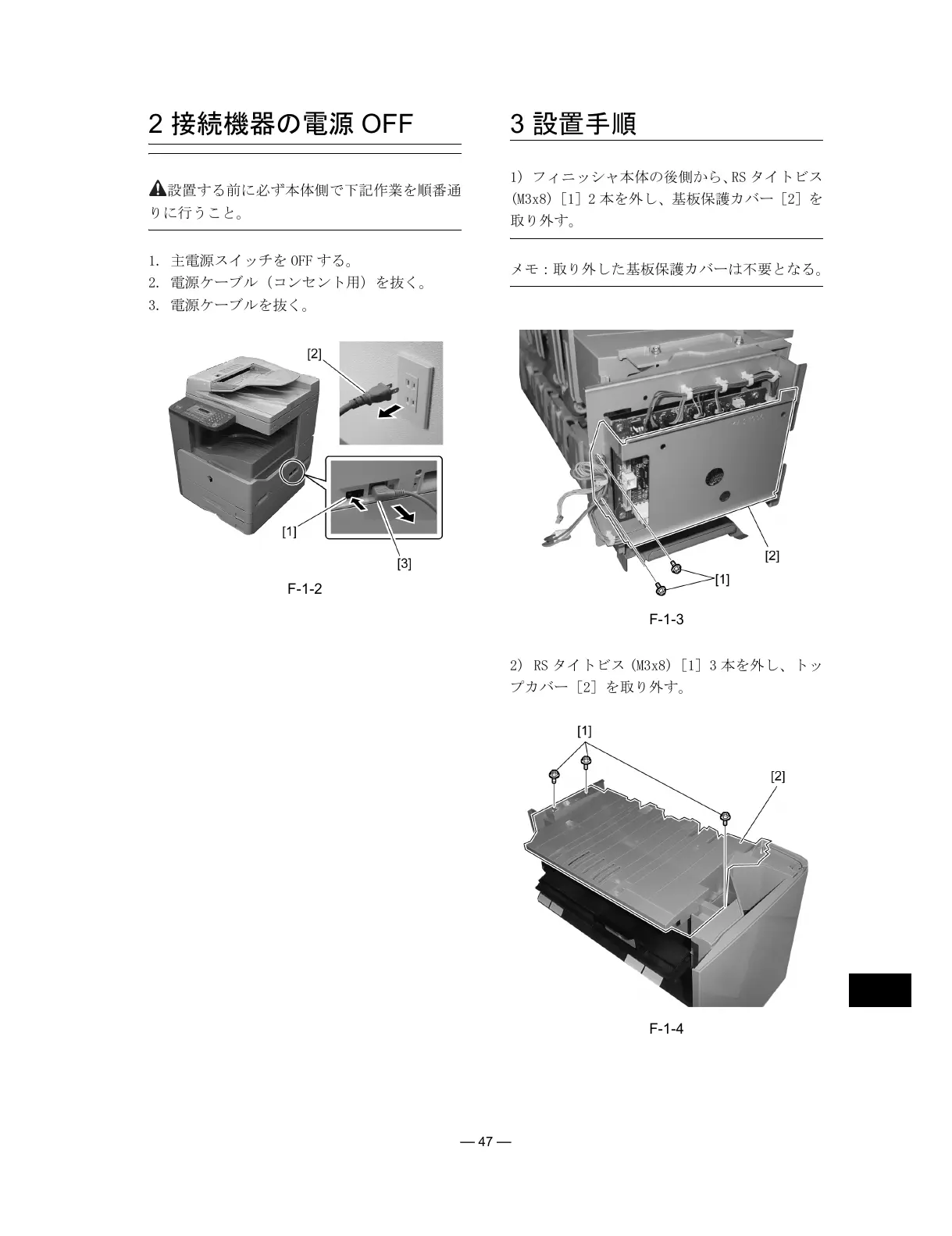

— 47 —
2 接続機器の電源 OFF
設置する前に必ず本体側で下記作業を順番通
りに行うこと。
1. 主電源スイッチを OFF する。
2. 電源ケーブル（コンセント用）を抜く。
3. 電源ケーブルを抜く。
F-1-2
3 設置手順
1) フィニッシャ本体の後側から、RS タイトビス
(M3x8)［1］2 本を外し、基板保護カバー［2］を
取り外す。
メモ：取り外した基板保護カバーは不要となる。
F-1-3
2) RS タイトビス (M3x8)［1］3 本を外し、トッ
プカバー［2］を取り外す。
F-1-4
