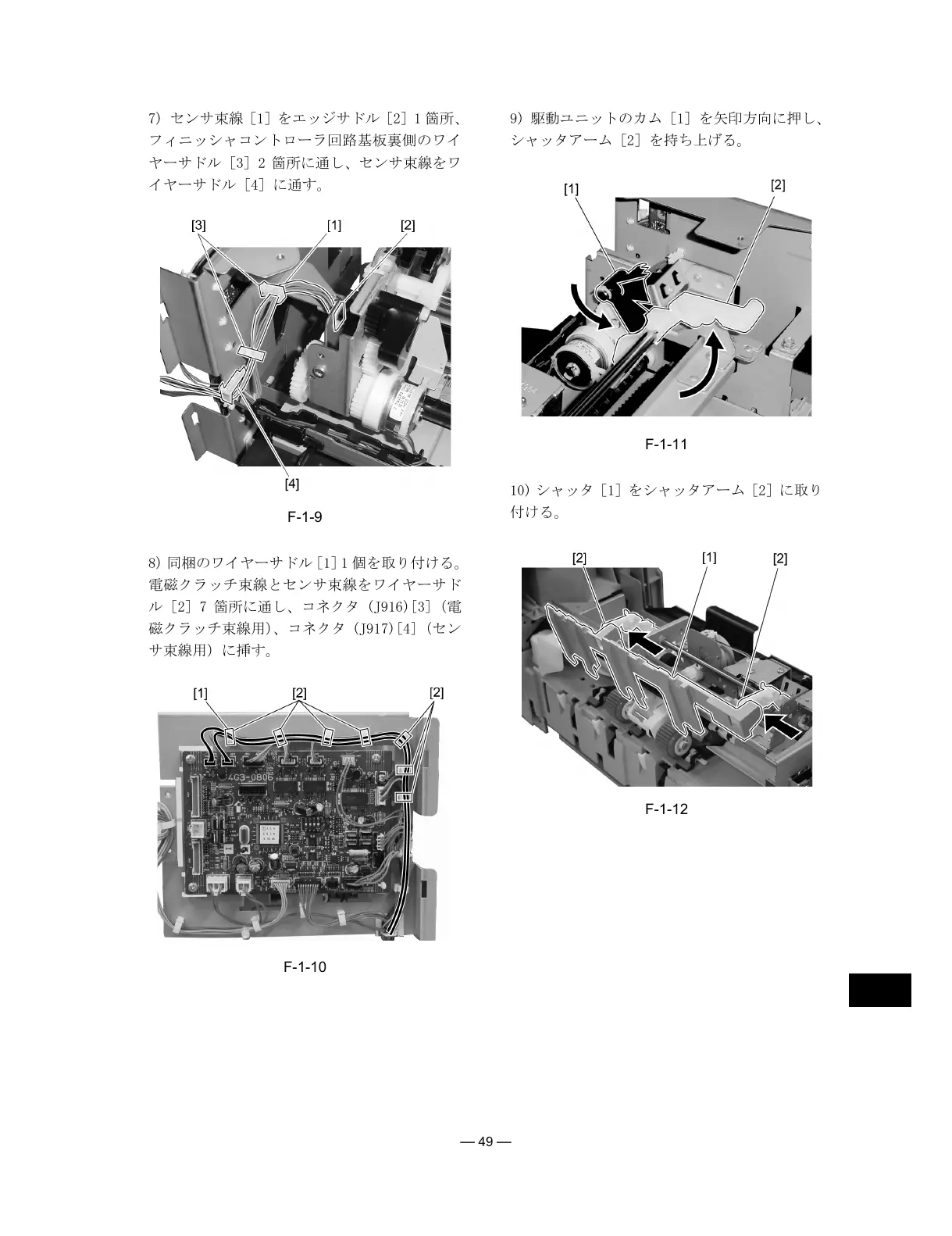

7) センサ束線［1］をエッジサドル［2］1 箇所、
フィニッシャコントローラ回路基板裏側のワイ
ヤーサドル［3］2 箇所に通し、センサ束線をワ
イヤーサドル［4］に通す。
F-1-9
8) 同梱のワイヤーサドル［1］1 個を取り付ける。
電磁クラッチ束線とセンサ束線をワイヤーサド
ル［2］7 箇所に通し、コネクタ (J916)[3]（電
磁クラッチ束線用）、コネクタ (J917)[4]（セン
サ束線用）に挿す。
F-1-10
9) 駆動ユニットのカム［1］を矢印方向に押し、
シャッタアーム［2］を持ち上げる。
F-1-11
10) シャッタ［1］をシャッタアーム［2］に取り
付ける。
F-1-12
