Installationsanleitung Cantomount U
1
1
2
2
3
3
4
4
5
5
6
7

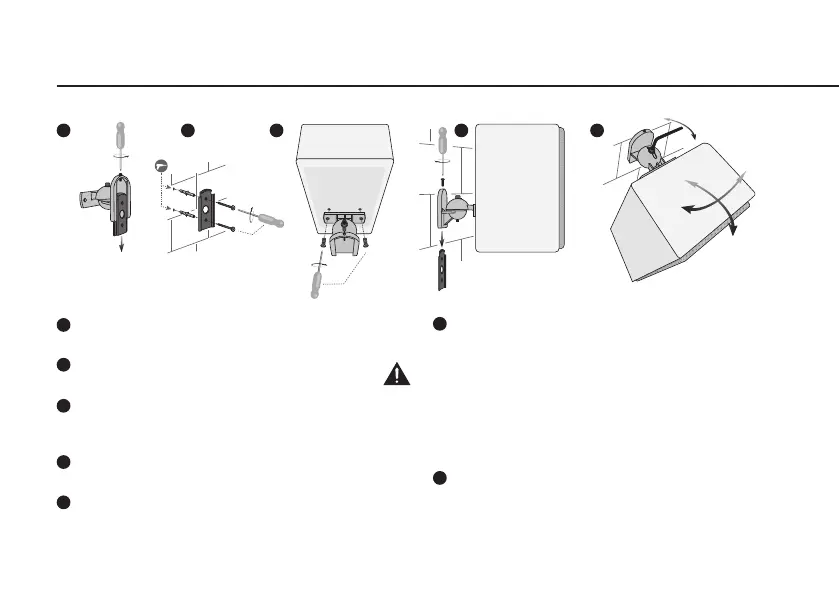

Sicherungsschraube lösen und Metallschiene aus Wand-
halterung schieben.
Metallschiene mit Schrauben (4,5 x 30) und Dübeln an der
gewünschten Stelle an Wand oder Decke montieren.
Wandhalterung mit zwei Schrauben (M6 x 10) an den
dafür vorgesehenen Gewindebohrungen des Lautsprechers
verschrauben.
Wandhalterung wieder über die an der Wand verschraubten
Metallschiene schieben und mit Sicherungsschraube fixieren.
Mit Innensechskantschlüssel Schraube des Kugelgelenkes
lösen, Lautsprecher ausrichten und Schraube wieder festziehen.
Dabei den Lautsprecher permanent mit der Hand abstützen.
Sicherungsseil (optional): Für die Befestigung des mitge-
lieferten Sicherungsseiles benutzen Sie auf der Wandseite
eine Schraube (4,5 x 30) mit Dübel. Auf der Lautsprecher-
seite verschrauben Sie eine Schraube (M6 x 10) mit
Unterlegscheibe mit der am Lautsprecher vorgesehenen
Gewindebohrung. Das Sicherungsseil ist so anzubringen,
dass es keinen oder nur einen möglichst geringen Fallweg
zulässt. Achten Sie auf beiden Seiten des Sicherungsseils
auf eine feste Verbindung.
Adapter (optional): Soll der Montagewinkel des Laut-
sprechers vergrößert werden, muss ein Adapter mit ver-
schraubt werden. Verwenden Sie hierfür zwei der extra-
langen Befestigungsschrauben (4,5 x 55) mit Dübeln.
