Canvas 088-2075-2 User Manual

B
Modèle nº 088-2075-2
ASSEMBLAGE
6
ASSEMBLAGE
7

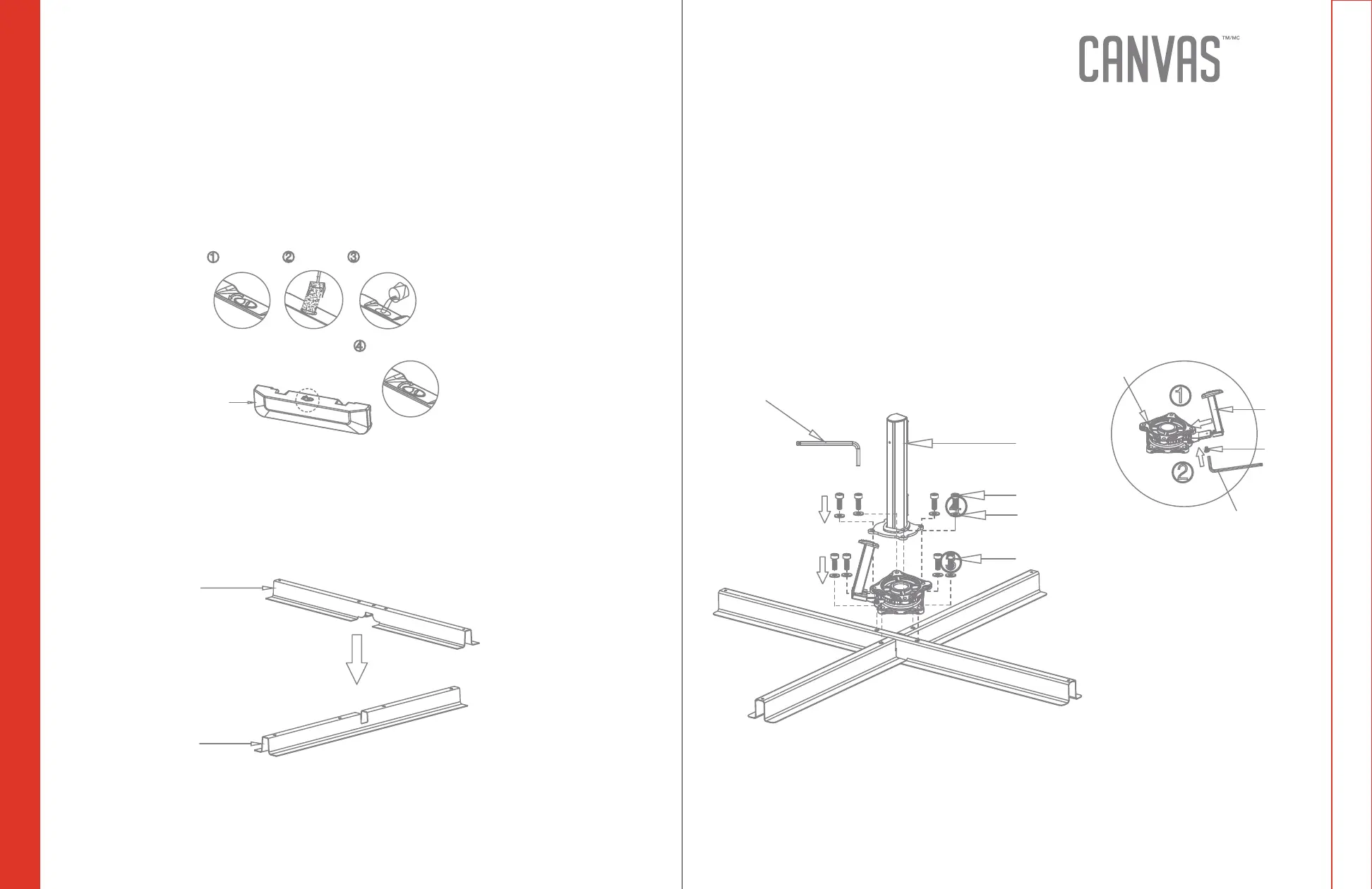

Étape 1
Requiert H, I
(1) Ouvrez les socles latéraux (H) et les socles médians (I) en tournant
les bouchons dans le sens inverse des aiguilles d’une montre.
(2) Versez du sable ou de l’eau dans les socles latéraux (H) et dans les
socles médians (I).
(3) Fermez les socles latéraux (H) et les socles médians (I) en
tournant les bouchons dans le sens des aiguilles d’une montre.
Étape 3
Requiert A, B, C, F, G, AA, BB, CC, EE, FF, GG
(1) Fixez la pédale (F) à la plaque tournante (G).
(2) Utilisez le boulon plat M6x10 (EE) et la clé hexagonale M6 (FF)
pour fixer fermement la pédale (F).
(3) Fixez la plaque tournante (G) aux supports (A et B) à l’aide des
boulons M10x25 (AA) et des rondelles plates (CC).
(4) Fixez le tube du socle (C) à la plaque tournante (G) à l’aide des
boulons M10x22 (BB), des rondelles plates (CC) et de la clé
hexagonale M10 (GG).
OUVREZ
FERMEZ
H
Sable
Étape 2
Requiert A, B
Fixez le support supérieur (B) au support inférieur (A).
B
A
GG
C
BB
CC
AA
G
F
EE
FF

Canvas 088-2075-2 Specifications

General

Brand	Canvas
Model	088-2075-2
Category	Patio Furniture
Language	English
