ASSEMBLAGE ASSEMBLAGE

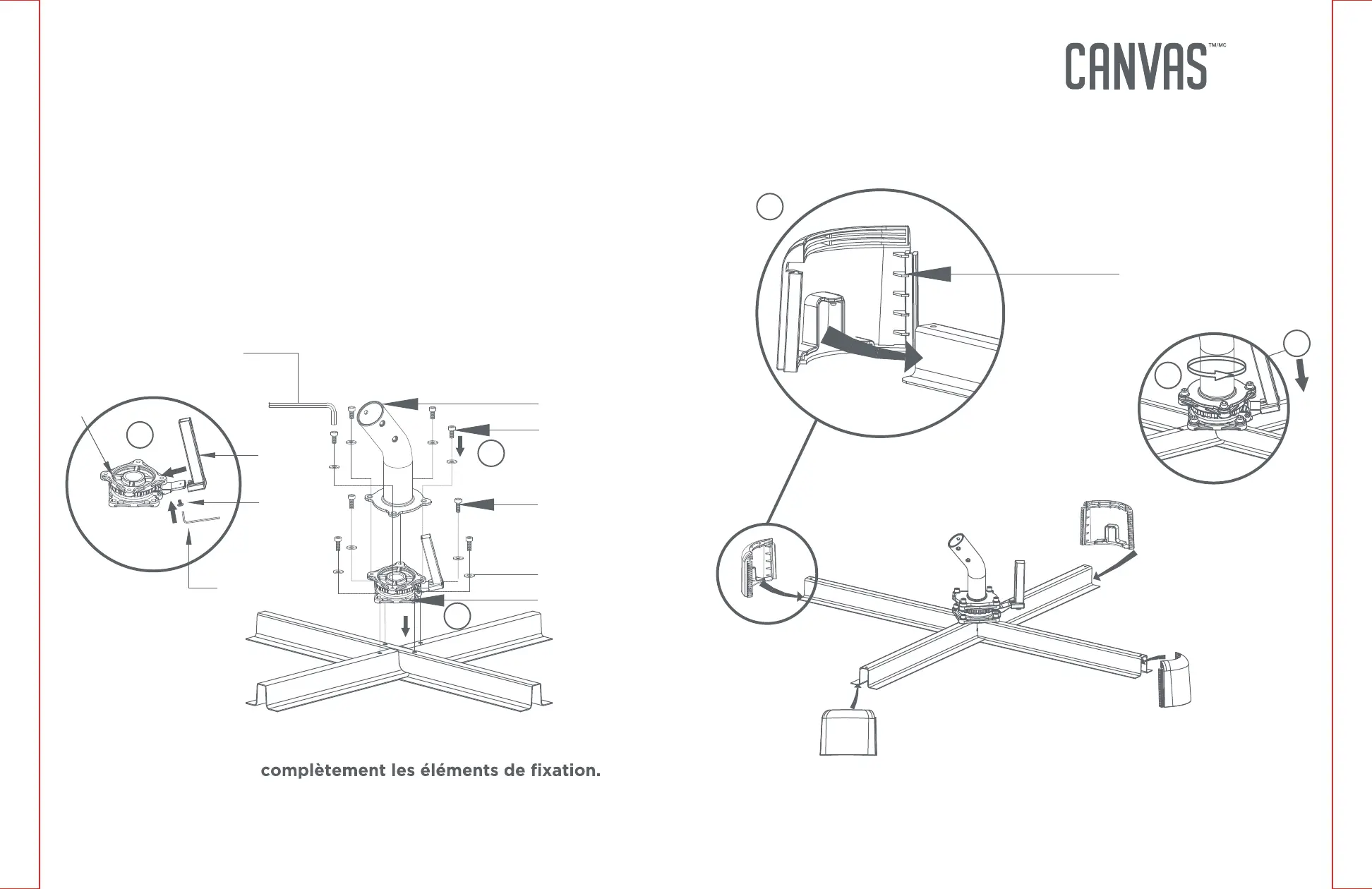

Étape 2
Pièces requises : A, B, C, D, F, G, H, I, S, T, V
1. Fixez la partie inférieure du bras de support de repose-pied (F) à
l’unité pivotante de 360° (D) au moyen d’un boulon M6x10 mm (I).
Serrez le boulon à l’aide de la clé hexagonale S5 (T).
2. Alignez les trous de boulon de l’unité pivotante de 360° (D) aux
trous correspondants sur les deux supports (A et B), puis utilisez les
boulons M10x25 mm (G) et les rondelles M10 (H) pour fixer ces
pièces ensemble à l’aide de la clé hexagonale S8 (S).
3. Fixez le tube du socle (C) à l’unité pivotante de 360° (D) au moyen
des boulons M10x20 mm (V) et des rondelles M10 (H). Serrez les
boulons à l’aide de la clé hexagonale S8 (S).
Étape 3
Pièce requise : J
Insérez les connecteurs de coin (J) dans les quatre extrémités des supports assemblés.
T
F
D
I
S
C
G
H
D
V
J
1
2
3
1
2
3
REMARQUE : Ne serrez pas
Nº de modèle : 088-0798-4
ASSEMBLAGE ASSEMBLAGE
