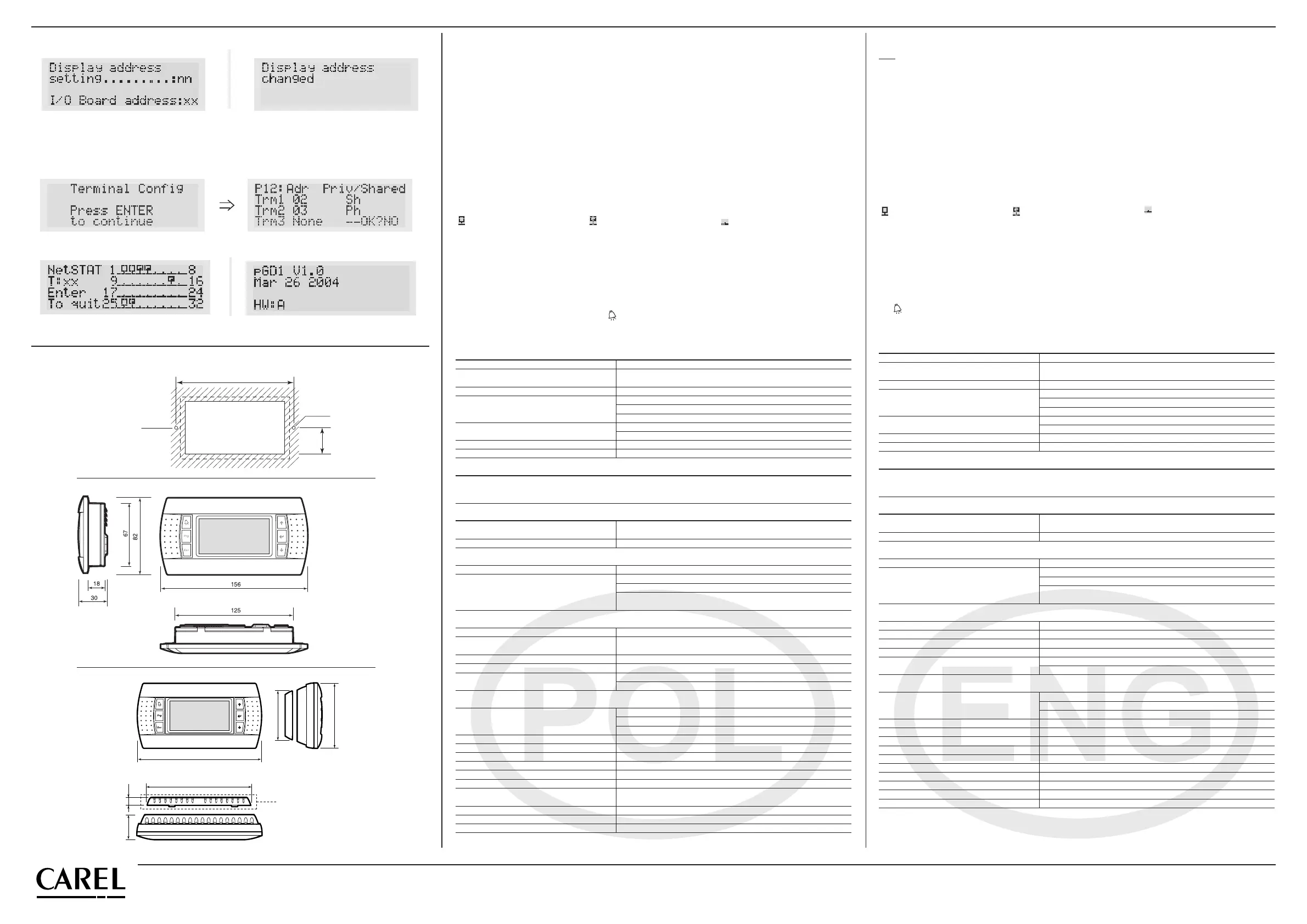

Pola w kolumnie „Adr” reprezentują adresy terminali powiązanych z kartą pCO, która ma adres 12, podczas gdy kolumna Priv/
Shared wskazuje typ terminala.
Uwaga: terminale pGD nie mogą być konfigurowane jako „Sp” (współdzielona drukarka), ponieważ nie mają portu drukarki.
Jeżeli terminal pozostanie nieaktywny (żaden przycisk nie zostanie naciśnięty) przez ponad 30 sekund, procedura konfiguracji
zostanie zakończona automatycznie, bez zapisania jakichkolwiek zmian.
Sygnały błędów
Jeżeli terminal wykryje stan off-line karty pCO, z którą jest powiązany, na wyświetlaczu prezentowany jest komunikat:
I/O Board xx fault.
Z drugiej strony, w przypadku gdy terminal nie odbiera żadnego sygnału z sieci, na wyświetlaczu prezentowany jest następujący
komunikat: NO LINK (Brak połączenia).
Wyświetlanie stanu sieci i wersji firmware
Naciskając jednocześnie przyciski konfiguracji (
↓↑↵
przez co najmniej 10 sekund (tylko w trybie pLAN), prezentowany jest ekran
pokazany na Rys. 7. Ekran dostarczony na Rys. 6 przedstawia przykładowy stan sieci pLAN, prezentując które i ile urządzeń jest
podłączonych oraz odpowiadające im adresy.
Objaśnienia:
: sterowniki pCO aktywne w sieci
: terminale aktywne w sieci : brak podłączonego urządzenia
Przykład na Rys. 5 przedstawia:
sterowniki pCO aktywne w sieci, adresy: 1, 2, 25
terminale aktywne w sieci, adresy: 3, 4, 15, 26.
Przyciski
↓↑↵
mogą być używane do wyświetlania wersji firmware zainstalowanego w terminalu (Rys. 8).
Aby zakończyć procedurę NetSTAT, nacisnąć
↵
.
Regulacja kontrastu
Do wyregulowania kontrastu używać przycisków + Prg +
↓↑
.
Specyfikacje techniczne
Wyświetlacz
Typ: Wyświetlacz FSTN
Podświetlenie: zielone lub białe diody LED (kontrolowane przez oprogramowanie),
w zależności od kodu
Rozdzielczość obrazu: 132x64 pikseli
Tryb tekstowy: 8 wierszy x 22 kolumny (rozmiar czcionki 5x7 i 11x15 pikseli)
4 wiersze x 11 kolumn (rozmiar czcionki 11x15 pikseli)
lub tryby mieszane
Wysokość czcionki: 3,5 mm (rozmiar czcionki 5x7 pikseli)
7,5 mm (rozmiar czcionki 11x15 pikseli)
Rozmiar obszaru aktywności: 66x32 mm
Rozmiar obszaru wyświetlania: 72x36 mm
Diody LED klawiatury / brzęczyk
2 programowalne przez "oprogramowanie do", czerwony i pomarańczowy (przyciski Prg i Alarm)
4 zielone diody LED, używane jako podświetlenie wyświetlacza LCD (przyciski (
↓↑↵
i Esc)
Brzęczyk (opcjonalny - modele *z0, *X0)
Zasilanie
Napięcie: zasilanie z pCO przez kabel telefoniczny lub zewnętrzne źródło
18/30 Vdc zabezpieczone bezpiecznikiem 2 250 mAT
Maksymalna moc wejściowa: 1,2 W (zielone podświetlenie), 0,8 W (białe podświetlenie)
Maksymalne odległości
Maksymalna długość sieci pLAN: 500 m ze skrętką AWG22
Odległość terminala pCO: 50 m z kablem telefonicznym
500 m ze skrętką AWG22 i TCONN6J000
Uwaga: Aby osiągnąć maksymalną długość, należy używać układu magi-
strali, z odgałęzieniami nieprzekraczającymi 5 m.
Materiały
Przezroczysty panel przedni: przezroczysty poliwęglan
Tylna część obudowy zbiornika w kolorze szarym
(naścienna/wbudowana):
poliwęglan +ABS
Klawiatura: guma silikonowa
Przezroczysta osłona/ramka: przezroczysty poliwęglan
Klasyfikacja samogaszenia: V0 dla przezroczystego panelu przedniego i części tylnej
HB dla klawiatury silikonowej i pozostałych części
Inne
Poziom ochrony: IP65 w przypadku montażu w panelu
IP40 w przypadku montażu na ścianie
UL typ 1
Warunki robocze: -20 do 60 °C, 90% wilgotności względnej bez skraplania
Warunki przechowywania: -20 do 70 °C, 90% wilgotności względnej bez skraplania
Klasa i struktura oprogramowania: A
Klasyfikacja według stopnia ochrony
przed porażeniem elektrycznym: Do zintegrowania z urządzeniami klasy 1 lub 2
Wskaźnik PTI materiałów izolacyjnych: PCB: PTI 250; materiał izolacyjny PTI 175
Czas oddziaływania naprężenia elektrycznego na
części izolacyjne:
długi
Kategoria odporności na ogień i ciepło: D
Odporność na przepięcia: Kat. II
Zanieczyszczenie środowiska: 2
Fig.9
Fig. 10
Fig. 11
82
31 11
64
156
only PGD1010YW0
135
The fields in the “Adr” column represent the addresses of the terminals associated with the pCO board that has address 12, while
the Priv/Shared column indicates the type of terminal.
Note: the pGD terminals cannot be configured as “Sp” (shared printer), as they have no printer port.
If the terminal remains inactive (no button is pressed) for more than 30 seconds, the configuration procedure is exited automati-
cally, without saving any changes.
Fault signals
If the terminal detects the off-line status of the pCO board it is associated with, the display shows the message:
I/O Board xx fault.
On the other hand, if the terminal receives no signal from the network, the display shows the following message:
NO LINK
.
Displaying the status of the network and firmware version
Pressing the configuration buttons (↓↑↵) together for at least 10 seconds (in pLAN mode only), displays the screen shown in
Fig. 7. The screen shown in Fig. 6 provides an example of the status of the pLAN, displaying which and how many devices are
connected, and the corresponding addresses.
Key:
:
pCO controllers active in network
:
terminals active in network
:
no device connected
The example in Fig. 5 represents:
pCO controllers active in network, addresses: 1, 2, 25
terminals active in network, addresses: 3, 4, 15, 26.
The ↓↑↵ buttons can be used to display the version of the firmware resident in the terminal (Fig. 8).
To exit the NetSTAT procedure, press ↵.
Contrast adjustment
Use + Prg + ↓↑ buttons to adjust the contrast.
Technical specifications
Display
Type: FSTN graphic
Backlighting: green or white LEDs (controlled by “application software”),
depending on the code
Graphic resolution: 132x64 pixels
Text mode: 8 rows x 22 columns (font sizes 5x7 and 11x15 pixels)
4 rows x 11 columns (font size 11x15 pixels)
or mixed modes
Character height: 3.5 mm (font size 5x7 pixels)
7.5 mm (font size 11x15 pixels)
Size of active area: 66x32 mm
Size of display area: 72x36 mm
Keypad LEDs / Buzzer
2 programmable by “application software”, red and orange (Prg and Alarm buttons)
4 green LEDs, used as backlighting for LCD (↓↑↵ and Esc buttons)
Buzzer (optional - models *z0, *X0)
Power supply
Voltage: power supply from pCO through telephone cable or external source
18/30 Vdc protected with 2 250 mAT fuse
Maximum power input: 1.2 W (green backlight), 0,8 W (white backlight)
Maximum distances
Maximum pLAN length: 500 m with AWG22 twisted pair cable
pCO terminal distance: 50 m with telephone cable
500 m with AWG22 twisted pair cable and TCONN6J000
Note: to reach the maximum length, use a bus layout, with branches not
exceeding 5 m.
Materials
Transparent front panel: transparent polycarbonate
Charcoal grey container back piece (wall/built-in): polycarbonate +ABS
Keypad: silicon rubber
Transparent cover glass/frame: transparent polycarbonate
Self-extinguishing classification: V0 for transparent front panel and back piece
HB for silicon keypad and remaining parts
Others
Index of protection: IP65 for panel mounting
IP40 for wall mounting
UL type 1
Operating conditions: -20T60 °C, 90% r.H. non-condensing
Storage conditions: -20T70 *C, 90% r.H. non-condensing
Software class and structure: A
Classification according to
protection against electric shock: To be integrated into class 1 or 2 devices
PTI of insulating materials: PCB: PTI 250; insulation material PTI 175
Period of electric stress across insulating parts: long
Category of resistance to fire and heat: D
Immunity against voltage surges: Category II
Environmental pollution: 2
Fig. 7
Fig. 8
Fig. 6
Przypisanie listy terminali prywatnych i współdzielonych /
Assigning the list of private and shared terminals
CAREL Industries HQs
Via dell’Industria, 11 - 35020 Brugine - Padova (Italy)
Tel. (+39) 0499716611 – Fax (+39) 0499716600 – www.carel.com – e-mail: carel@carel.com
Konfiguracja adresu / Configuring the address
Fig.4
Fig. 5
Wymiary / Dimensions
134
Ø 4
34.5
dima di foratura
drilling template
127x69 mm
Ø 4
