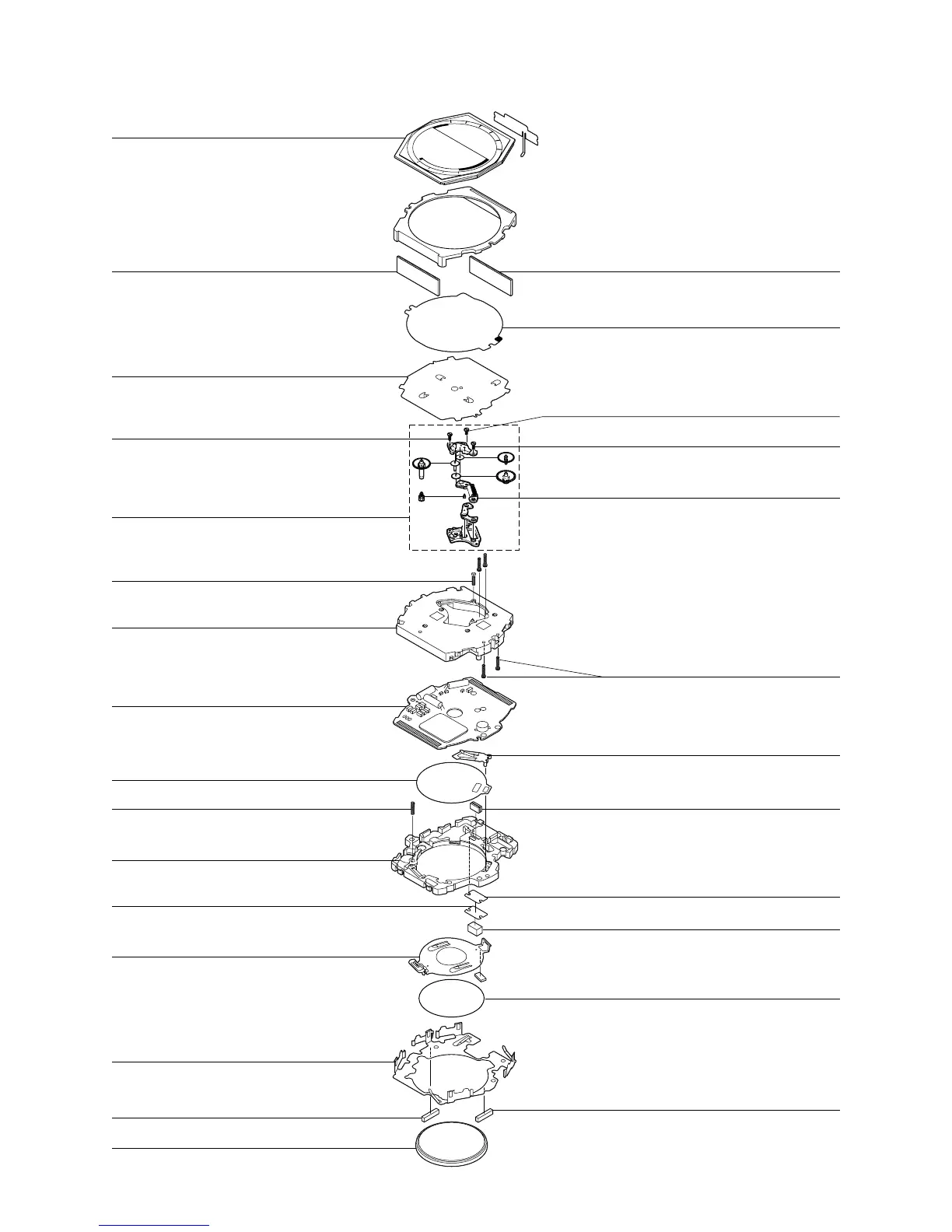

6. EXPLODED VIEW: QW-2708/2709
(CR2016)
Battery Lithium
1 (1007 6124)
14 (1007 6129)
27 (1007 6104)
13 (1007 6069)
20 (1007 6101)
6-2 (7227 0273)
6 (7640 5354)
22 (7201 9249)
10 (1007 6100)
11 (1007 6070)
12 (1007 6125)
8 (1005 8521)
23 (1007 6097)
18 (1007 6071)
14 (1007 6129)
2 (1007 6126)
15 (1007 6103)
7 (7225 2421)
6-1 (1007 4151)
6-3 (1007 4152)
6-2 (7227 0273)
16 (1007 6099)
9 (1007 6107)
17 (7233 0952)
8 (1005 8521)
21 (1008 0941)
QW2708 : 3a (7640 5313)
QW2709 : 3b (7640 5305)
PCB Ass'y
