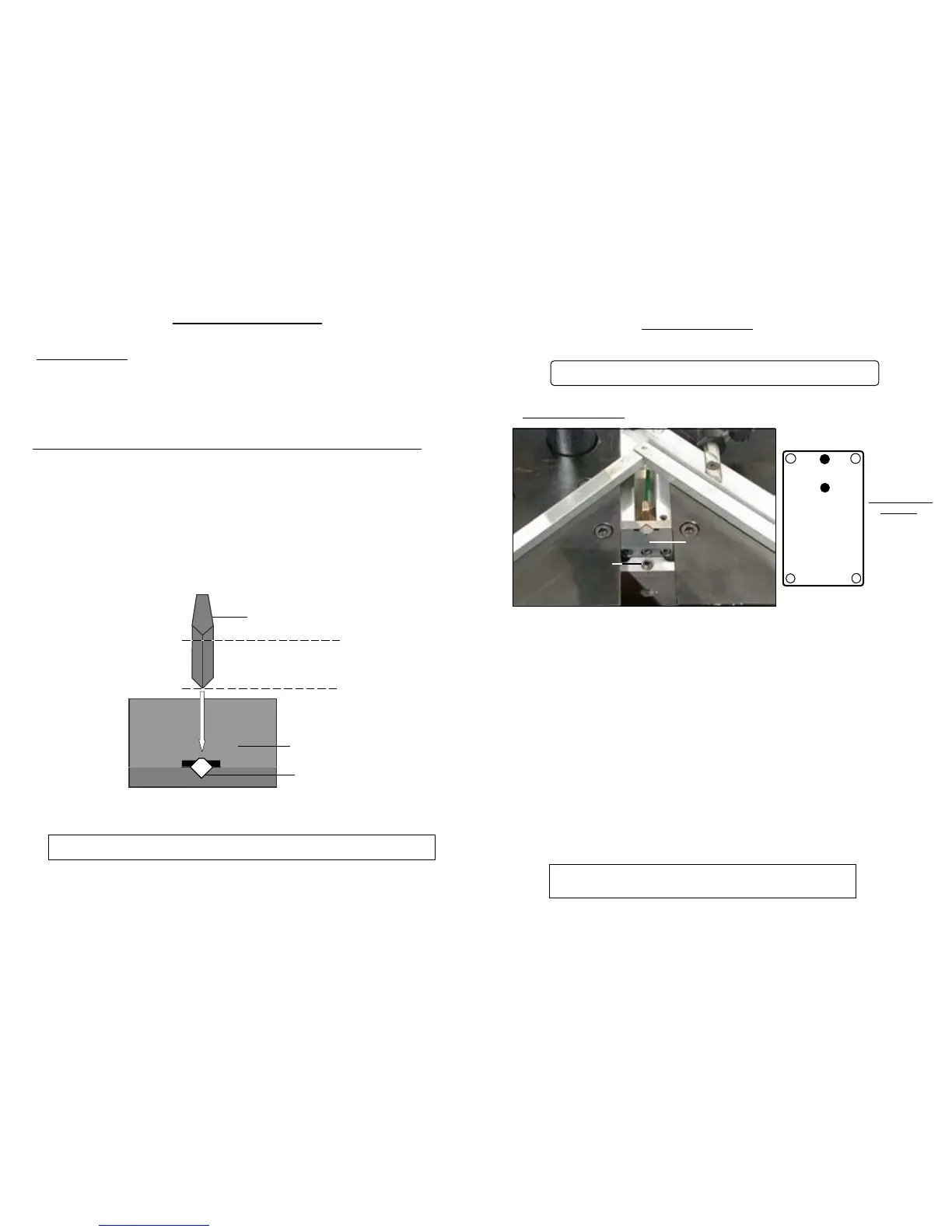

2) DEGAGEMENT D’UNE AGRAFE ENGAGEE DANS LE DISTRIBUTEUR
MAINTENANCE
En cas d’interruption du cycle d’agrafage , une agrafe peut s’engager dans le distributeur. Il est
impératif de la replacer dans le chargeur , sous peine d’enrayement :
- 2 ) Utilisez l’outil repousse agrafe (boite d’accessoires) afin de replacer l’agrafe dans le chargeur .
Le repousse agrafe ne doit pas pénétrer de plus de 6 mm à l’intérieur du distributeur .
- 3 ) Essayez de sortir le chargeur en place .Dans le cas où cela serait impossible , recommencez
l’opération 2 en respectant les 6 mm de pénétration maximum dans le distributeur .
1
) LUBRIFICATION
Périodiquement , retirez le distributeur d’agrafes (voir fig. page suivante) et sans le démonter , le
nettoyer (soufflette ) .
Il est recommandé de graisser périodiquement le marteau .Pour ce faire il faut retirer le bloc H ,
et placer une petite quantité de graisse dans le logement du marteau en bas du bloc H .
6 mm MAXIMUM
OUTIL REPOUSSE - AGRAFE
DISTRIBUTEUR
( BLOC H )
SORTIE AGRAFES
SI , APRES UN INCIDENT , L’AGRAFE N’EST PAS ENGAGEE DANS LA MOULURE ,
CELA SIGNIFIE QU’ELLE EST RESTEE DANS LE DISTRIBUTEUR ( BLOC H ) .
10
POSITION VIS
BLOC H
MAINTENANCE
3 ) DESENRAYEMENT
DISTRIBUTEUR
D’AGRAFES
( BLOC H)
- Enlevez le chargeur en place dans le couloir .
- Avec la clef hexagonale de 3 mm , dévissez la vis de blocage Vb du bloc H .
- Soulevez ensuite le bras de potence . Le distributeur d’agrafe sort de son logement .
- Le sortir complètement .
- Le marteau est resté dans le distributeur. Dévissez les 4 vis ( A , B , C , D ) et
ouvrir le bloc.
- Puis extraire le marteau cassé . Repositionnez le guide fixe , repositionnez et revissez
les 2 ou 6 vis .
- Réintroduire le distributeur d’agrafe dans son logement , fenêtre vers le chargeur .
- Graissez le marteau de remplacement . (Voir page 10 partie 1 )
- Engagez le nouveau marteau, trou vers le bas, dans le distributeur .
- Le marteau dépasse en partie , car il n’est pas dans son support .
- Enfoncez le en faisant appui dessus à l’aide d’un morceau de moulure. Tout en maintenant
le morceau de moulure en place, tirez verticalement et d’un coup sec la potence vers le haut .
- Serrez la vis de blocage Vb avec la clef hexagonale de 3 mm .
11
APRES CHAQUE INCIDENT , SI LE MARTEAU RESTE DANS LE BLOC H
VOUS DEVREZ PROCEDER A SON CHANGEMENT
A
BC
D
GF1
GF2
Vis de blocage
Vb
Si vous n’arrivez pas à enlever le sous ensemble d’agrafage,
appuyez fortement sur la potence pour décrocher le marteau.
