CONTENIDO PÁGINAS
INTRODUCCIÓN 2
ACCESORIOS INCLUIDOS EN LA MÁQUINA
ESPECIFICACIONES TÉCNICAS
OPCIONES
GARANTÍA
PONER EN OPERACIÓN 3, 4, 5
ENSAMBLADO
AJUSTES
SELECCIÓN DE LAS POSICIONES DE ENGRAPADO 6
INSTALACIÓN Y FIJACIÓN DE LAS POSICIONES DE ENGRAPADO 6, 7
SELECCIÓN DE PISADOR SUPERIOR 7
AJUSTE DEL ÁNGULO DE ENSAMBLADO 8
USO
MEDIDAS PARA EL ENSAMBLADO
CARGADO DEL CARTUCHO EN LA MÁQUINA 9
UNIENDO EL MARCO
MANTENIMIENTO
LUBRICACIÓN 10
COMO QUITAR UNA GRAPA ATORADA EN EL DISTRIBUIDOR DE GRAPAS 11
CS 59 - MANUAL TÉCNICO DEL USUARIO
2
Usted acaba de comprar una CS 59 ensambladora de marcos, así que lo felicitamos por su
gran decisión y le agradecemos por confiar en los productos Cassese.
Los beneficios de la CS 59 son gracias a la experiencia de las máquinas ensambladoras que le
dieron a Cassese cierta reputación. Hace posible unir molduras de madera y de plástico de
todos los tipos (N° de patente 7522814).
La CS 59 está diseñada para permitir que el operador se mueva totalmente alrededor de la
máquina.
La operación de ensamblado se puede llevar a cabo utilizando grapas de metal diseñadas para
hacer una unión sólida. Éstas grapas vienen en cartuchos de plástico, sin pegamento, lubricados
individualmente o inoxidables para las pruebas mas fuertes.
IMPORTANTE: No debe usar otros cartuchos de grapas, que no sean los manufacturados
por Cassese y marcados por Distribuidores Autorizados Cassese
(registrados con la marca CS). PREVÉNGASE DE LAS COPIAS

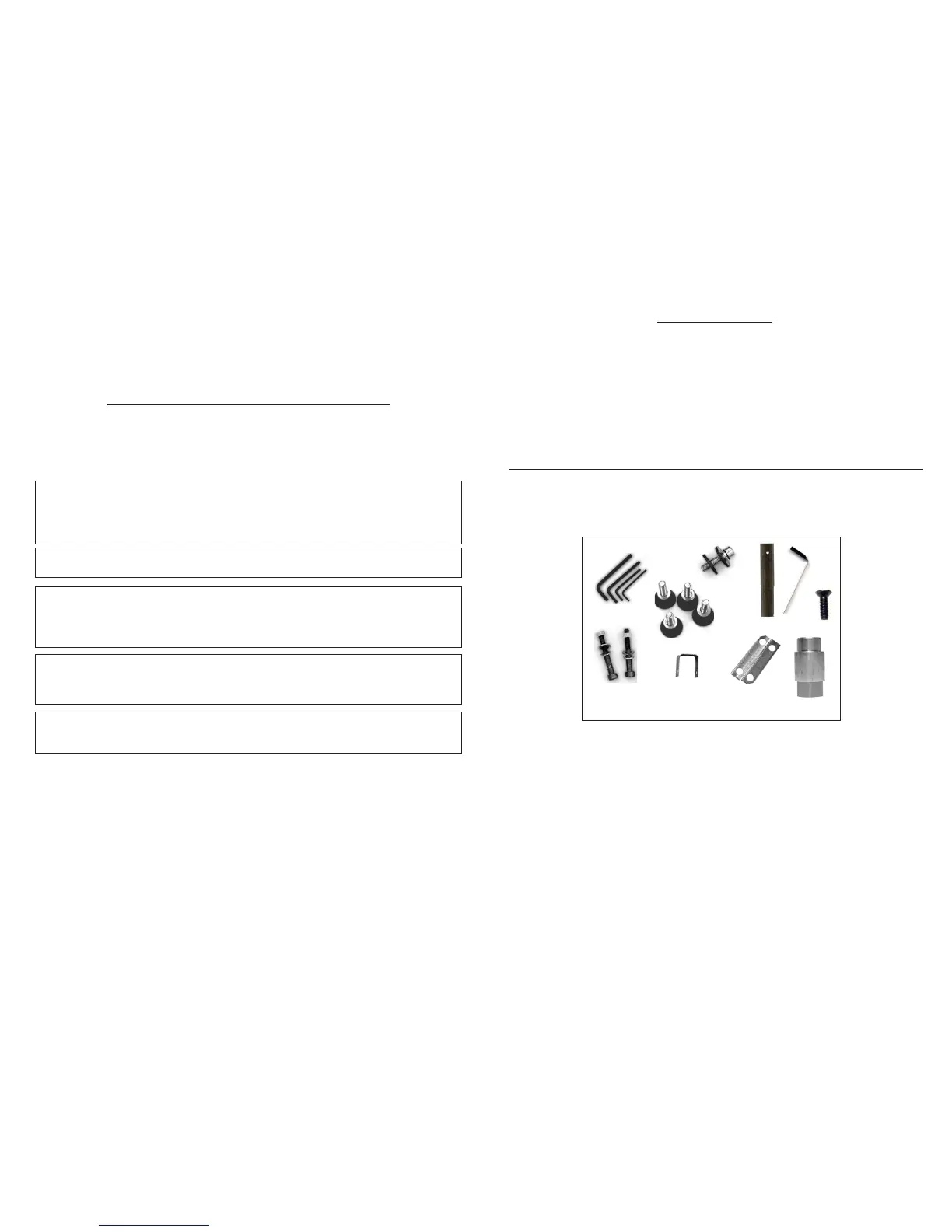

ACCESORIOS INCLUIDOS CON LA MÁQUINA
ESPECIFICACIONES TÉCNICAS DE LA CS 59
Ancho mínimo de la moldura : 3 mm (1/8’’) Ancho maximo de la moldura : /
Alto mínimo de la moldura : 7 mm (1/4’’). 80 mm maxi
Tamaño de las grapas en cartuchos de 275 piezas: 3, 4, 5, 7, 10, 12 y 15 mm.
Dos tipos de grapas : para maderas blandas y duras.
Peso total de la máquina : 22 kg. (47 libras)
Dimensiones : 493 mm ( ’’) x 600 mm ( ’’) (sin mesa de extensión)
x 1095 mm de altura ( ’’).
GARANTÍA
Un año de garantía para partes y mano de obra en contra de defectos de fábrica. Cualquier
parte dañada por no seguir correctamente las instrucciones de éste manual se excluyen de la
garantía.
INTRODUCCIÓN
6, 5, 4, 3 mm
x4
+ 1 Mesa de extensión + 1 Pedal +1 soporte
+ 1 Prensador cilindrico de goma altura 30 mm para madera dura
