2
4 mm
x 4
1
4 mm
x 4
3
CS 59/79
Z 3585
!
-S/E TABLE
-S/A TABLE EXTENSION
-MESA DE EXTENSION
-U-GR. TISCHVERLANGERUNG
13
5
!
50 MM
MINIMO
llave inglesa de 19 mm
50 MM MINIMO
ENTRE EL
SOPORTE DE PIE Y
EL SUELO

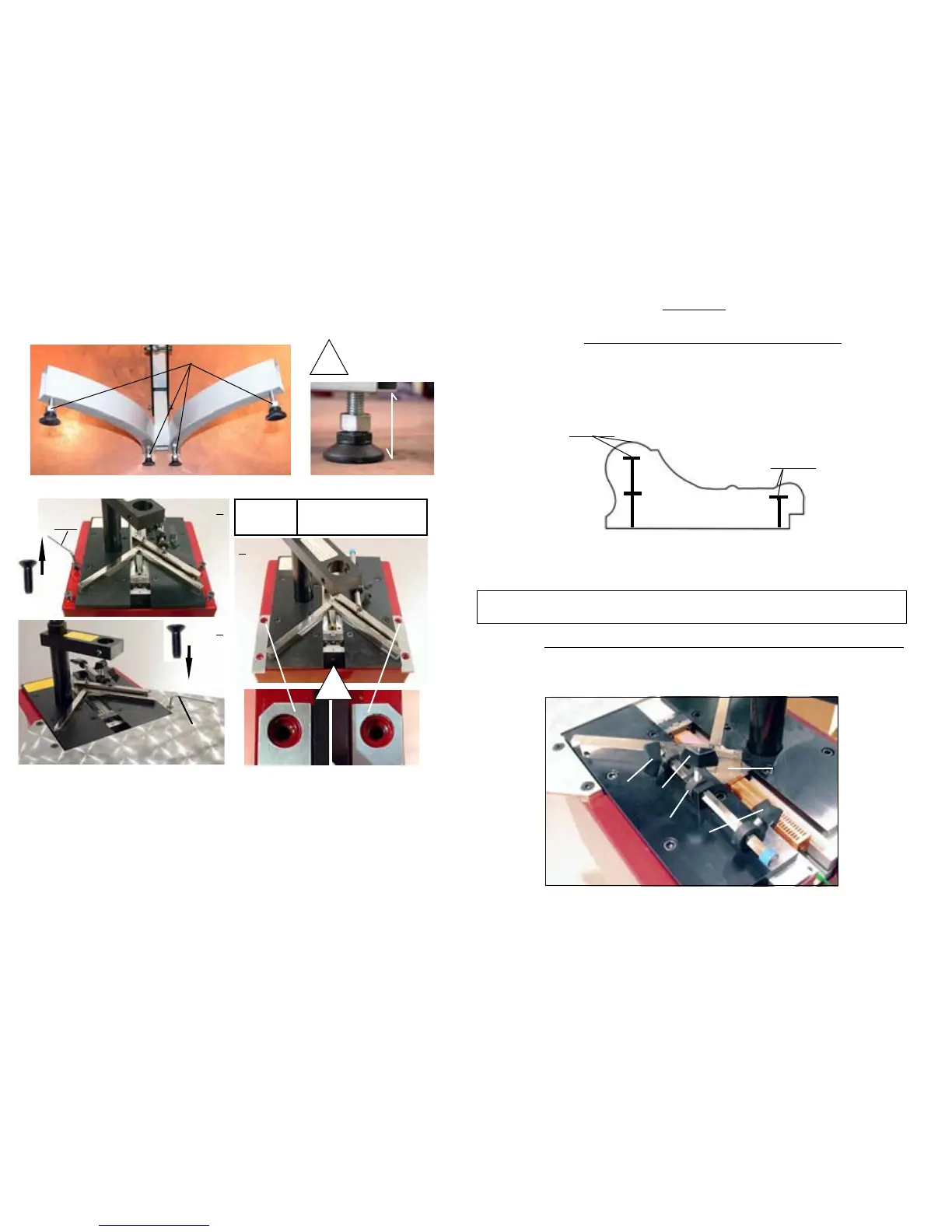

SELECCIÓN DE LAS POSICIONES DE ENGRAPADO
La CS 59 está diseñada para unir dos o mas molduras en uno o dos lugares (posiciones)
sin límite del número de grapas en alguno de esos lugares. La selección depende del
ancho y grueso de la moldura a unir.
COMO UNA REGLA GENERAL, LA UNIÓN DEBE LLEVARSE A CABO LO MAS
CERCA POSIBLE DE LA PARTE MAS DELGADA DE LA MOLDURA.
AJUSTES
Quite los seguros de las engrapadoras. P1 , P2 et P3 .
INSTALACIÓN Y UBICACIÓN DE LAS POSICIONES DE ENGRAPADO
6
15mm
15mm
2 mm MINI-
2 mm MINI-
15 mm
Como una regla general, se permiten como mínimo 2 mm (menos de 1/8’’) por encima de las grapas.
El cambio de cartucho de las grapas del mismo tamaño se puede evitar aún cuando sean diferentes los
gruesos de las molduras.
P 1
P2
P3
B1
Escuadra
Deslizante
B
