9
Abb. 5: Rückansicht

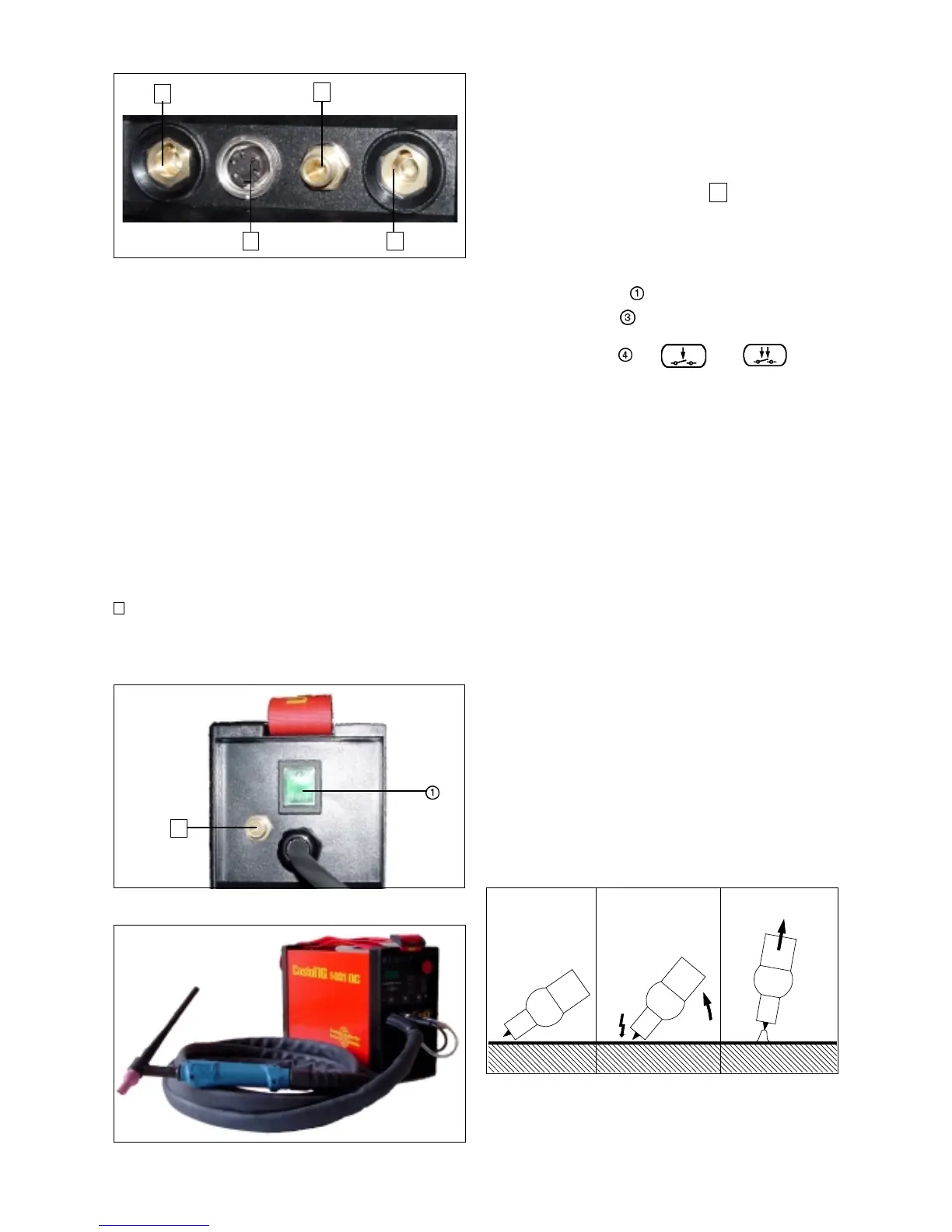

Abb. 4: Brenner- bzw. Schweißkabelanschlüsse an der Geräte-
Frontseite
B
D
C
A
E
(–) Strombuchse mit Bajonettverschluß:
a) Anschluß des WIG-Brenners
b) Anschluß des E-Handkabels oder des Masse-
kabels bei der E-Handschweißung
(+) Strombuchse mit Bajonettverschluß :
a) Anschluß des Massekabels bei der WIG-
Schweißung.
b) Anschluß des E-Handkabels oder des Masse-
kabels bei der E-Handschweißung.
Gas-Überwurfmutter:
Zum Anschluß des Brenner-Schutzgasschlauches.
Brenner-Steuersteckdose (5-polig)
Steuerstecker des Schweißbrenners einstecken
und festschrauben.
Schutzgas-Anschluß
Zum Anschluß der Schutzgasversorgung
Abb. 7: Zünden durch Berührung.
a)Gasdüse aufsetzen
b)Zünden durch
Werkstückberührung
c) Lichtbogen gezündet
WIG-Schweißen
mit Bermit Ber
mit Bermit Ber
mit Ber
ührühr
ührühr
ühr
ungszündung (ohne HF)ungszündung (ohne HF)
ungszündung (ohne HF)ungszündung (ohne HF)
ungszündung (ohne HF)
Inbetriebnahme
¨ Schweißbrenner mit Wolframelektrode und Gas-
düse bestücken (siehe jeweilige Brenner-Bedie-
nungsanleitung).
¨ Massekabel in Strombuchse B einstecken und
verriegeln.
¨ Gasschlauch an Anlage und Gasdruckminderer an-
schließen.
¨ Netzstecker einstecken.
¨ Netzhauptschalter einschalten,
¨ mit Wahlschalter auf WIG oder WIG-Puls schal-
ten, LED leuchtet.
¨ mit Wahlschalter auf bzw. stellen;
LED leuchtet.
¨ Wahl der Schweißparameter.
¨ Gasflaschenventil durch Drehen nach links öffnen.
¨ Brennerschalter vordrücken und loslassen
(4-Takt-Betrieb).
¨ Stellschraube an der Unterseite des Gasdruck-
minderers so lange nach rechts drehen, bis
Arbeitsmanometer gewünschte Litermenge an-
zeigt.
¨ Brennerschalter erneut vordrücken und
loslassen (Schweißen AUS).
Zünden des Lichtbogens
¨ Bei abgeschaltetem Schweißstrom Elektrode an
Zündstelle aufsetzen, Brenner zurückneigen bis
Gasdüse mit Rand auf Werkstück aufliegt und zwi-
schen Elektrodenspitze und Werkstück 2 bis 3 mm
Abstand bestehen (Abb. 7 a).
¨ Schutzblende schließen.
¨ Brennerschalter betätigen - Schutzgas strömt.
¨ Brenner über Düsenrand langsam aufrichten bis
Elektrodenspitze das Werkstück berührt
(Abb. 7 b).
¨ Lichtbogen zündet durch Abheben des Brenners
und Schwenken in Normallage (Abb. 7 c).
¨ Schweißung durchführen.
Abb. 6: CastoTig 1401 DC mit Brenner G 160
E
