REMARQUES :
1- En outre, la machine est indiquée pour opérer dans des
milieux avec degré de pollution 3. (Voir IEC 60664).
2- Cet équipement est conforme à la norme IEC 61000-3-12
à condition que l’impédance admissible maximum Zmax
de l’installation, mesurée dans le point de raccordement
entre l’installation de l’utilisateur et le réseau de trans-
port électrique, soit inférieure ou égale à 0,107. C’est l’ins-
tallateur ou l’utilisateur de l’équipement qui a la
responsabilité de garantir, en contactant éventuellement
le gestionnaire du réseau de transport électrique, que
l’équipement est branché à une source d’alimentation
dont l’impédance admissible maximum Zmax est infé-
rieure ou égale à 0,107.

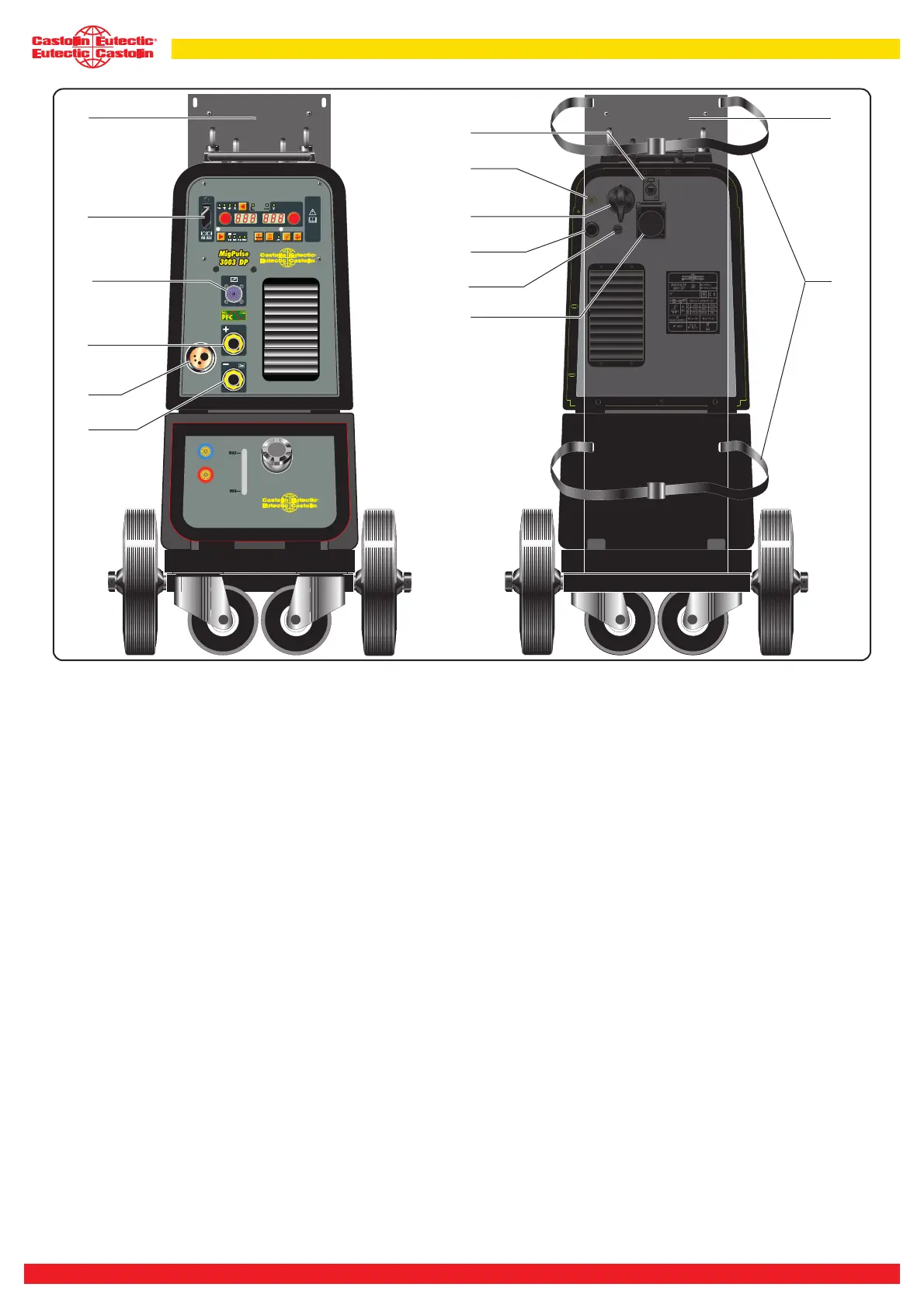

3 DESCRIPTION DU GÉNÉRATEUR
(FIG. 1)
A – Prise (-):
Pour connecter le câble de masse.
B – Raccord centralisé :
Connecter la torche de soudure.
C – Connecteur :
Pour brancher les commandes à distance et le câble de com-
mande de la torche Push–Pull.
F – Connecteur :
Connecteur type DB9 ( RS 232 ) à utiliser pour mettre à jour
les programmes du microprocesseur.
G- Prise du pressostat
Prise où est raccordé le câble sortant du pressostat placé à
l’intérieur du groupe de refroidissement ( Optionnel).
H – Porte-fusible.
I – Prise.
Prise où est raccordé le câble de réseau du groupe de refroi-
dissement( optionnel ).
L – Interrupteur ON/OFF.
M – Cordon d’alimentation.
N – tuyau du gaz.
O – Support de la bouteille du gaz.
P – Courroies du support de
la bouteille.
Q – Prise (+):
Pour connecter la pince porte-électrode en MMA.
3.1 GROUPE DE REFROIDISSEMENT
(OPTIONNEL).
Ce groupe de refroidissement a été conçu pour refroidir les
torches utilisées pour la soudure MIG/MAG.
Doit être utilisé exclusivement avec ce générateur.
3.2 DESCRIPTION DES PROTECTIONS.
3.2.1 PROTECTION PRESSION LIQUIDE DE REFROIDISSE-
MENT.
Cette protection est obtenue avec un pressostat, inséré dans
le circuit de refoulement du liquide qui commande un mi-
crointerrupteur. La pression insuffisante est signalée par le
sigleH2O clignotant, sur le afficheur AM.
3.2.2 FUSIBLE (T 2A/250V-Ø 5X20).
Ce fusible a été inséré à protection de la motopompe et est
inséré dans le panneau arrière du poste à souder point H.
B
Q
A
C
O
M
N
F
L
I
H
G
P
O
Fig. 1
