LED AF Posizione globulare.
Non è selezionabile. Attivo nel procedimento MIG sinergico.
L’accensione segnala che la coppia dei valori scelti per la sal-
datura possono generare archi instabili e con spruzzi.
LED AG Hold.
Non è selezionabile. Segnala che le grandezze visualizzate
dai display AL e AM (normalmente Ampere e Volt) sono
quelle utilizzate nell’ultima saldatura eseguita. Si attiva alla
fine di ogni saldatura.
LED AH Tensione.
In tutti i processi di saldatura indica che il display AM visualizza
la tensione reimpostata oppure, in combinazione con il LED AG,
l’ultima tensione misurata.
Manopola AI.
Si regolano le seguenti grandezze:
Corrente di saldatura A, velocità del filo ( ), spessore ( ),
numero di programma PRG.
Nelle funzioni di servizio seleziona le funzioni: H2O, TRG, SP,
HSA, CrA, PrF, PoF, Acc, bb, L, Dp, PPF, Ito, Fac.
Nei procedimenti MMA nelle funzioni di servizio seleziona
le funzioni: HS, AF, SP, Fac.
Nei programmi MIG sinergici regolando una grandezza,
anche le altre di conseguenza si modificano. Tutte queste
grandezze vengono visualizzate dal display AL.
Manopola AN.
Si regolano le seguenti grandezze:
Nel MIG sinergico la lunghezza d’arco, nel MIG convenzio-
nale la tensione di saldatura.
All’interno del menù di servizio, in base alla funzione impo-
stata dalla manopola AI seleziona, il valore impostato, l’atti-
vazione o disattivazione della stessa oppure un’ulteriore
scelta da farsi all’interno della funzione.
Display AL.
In tutti i processi di saldatura visualizza numericamente le
selezioni fatte tramite il tasto di selezione AE e regolate tra-
mite la manopola AI.
Per la corrente di saldatura (LED AD) visualizza gli ampere.
Per la velocità di saldatura ( LED AC ) visualizza i metri al mi-
nuto.
Per lo spessore ( LED AB ) visualizza i millimetri.
Per il ( LED AA ) visualizza il numero di programma impo-
stato.
Nelle funzioni di servizio seleziona le funzioni: H2O, TRG, SP,
HSA, CrA, PrF, PoF, Acc, bb, L, Dp, PPF, Ito, Fac.
Nei procedimenti MMA nelle funzioni di servizio seleziona
le funzioni: HS, AF, SP, Fac.
Per i parametri posti all’interno delle funzioni di servizio che
vengono visualizzati dal display AL, vedi il paragrafo funzioni
di servizio.
Quando la macchina è in stato di warning, visualizza una
scritta lampeggiante (ad esempio: OPN se il pannello late-
rale è aperto). Quando la macchina è in stato di errore vi-
sualizza la sigla Err.
Display AM.
Visualizza numericamente, nel MIG sinergico la lunghezza
d’arco e nel MIG convenzionale la tensione di saldatura.
Per la tensione di saldatura (LED AH acceso) visualizza i Volt.
Per la lunghezza d’arco (LED AH
spento) visualizza un nu-
mero compreso tra -9.9 e +9,9, lo 0 è il valore consigliato.
Per i parametri posti all’interno della funzione di servizio
MIG che vengono visualizzati dal display AM vedi il parame-
tro funzioni di servizio.
Quando la macchina è in errore visualizza il corrispondente
codice di errore, compreso fra 1 e 99.
Tasto di selezione AO.
Ad ogni pressione seleziona il tipo di processo scelto, la scelta
viene visualizzata dai LED AP/AQ/AR.

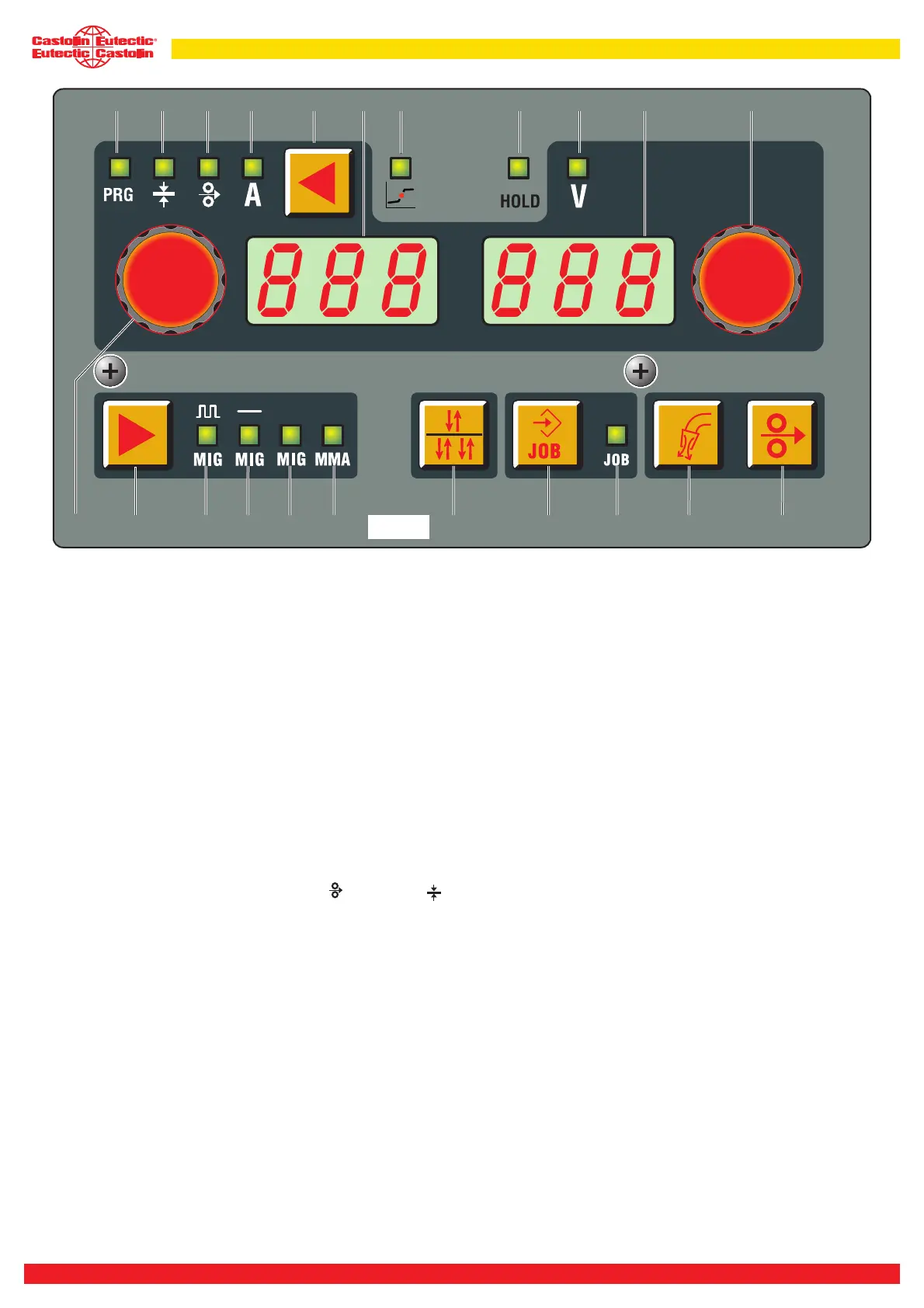

AA AB AC AD AL AGAF AH AM
AN
AE
APAO AQ AR AS AU AV AZ AY AWAI
Fig. 2
