4

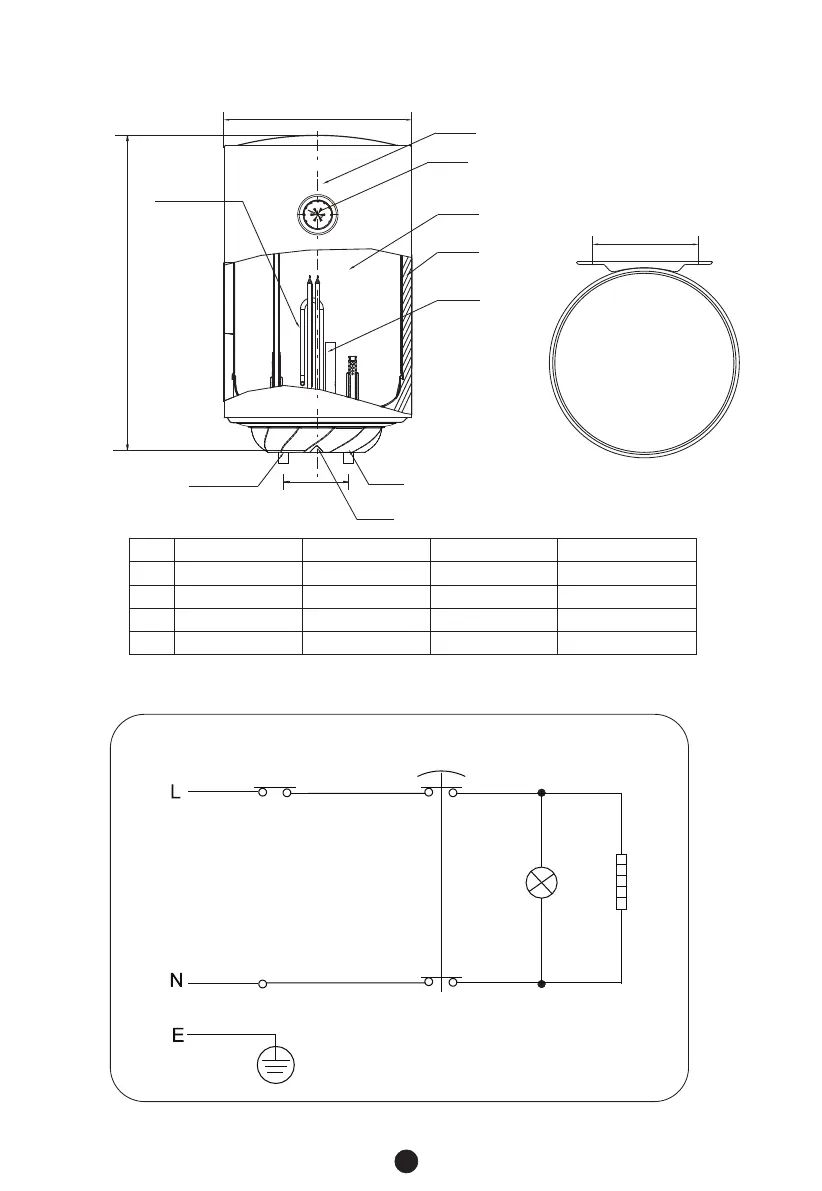

2.3 Brève présentation de la structure du produit
2.4 Diagramme du câblage interne
CTR-50-M
385
748.5
100
196
CTR-80-M
450
802.5
100
196
CTR-100-M
450
967.5
100
196
A
B
C
D
CTR-30-M
340
599
100
196
C
D
B
A
Cuve
Thermomètre
Réservoir intérieur
Isolation thermique
Tige d'anode
Élément chauffant
Sortie d'eau chaude
Entrée d'eau froide
Voyant de chauffage
DIAGRAMME DE CABLAGE
Élément chauffant
Voyant lumineux du chauffage
Protection
thermique
Thermostat
Marron
Bleu
Jaune/Vert
1
2
