CBE GB520 - Page 15

Fiche Schuko
230V
BRANCHEMENTS
F
15
- -Les données techniques sont également reportées sur l'étiquette interne du couvercle.
-12V
Signal reseau (+12V )
SIGNAL
3
4

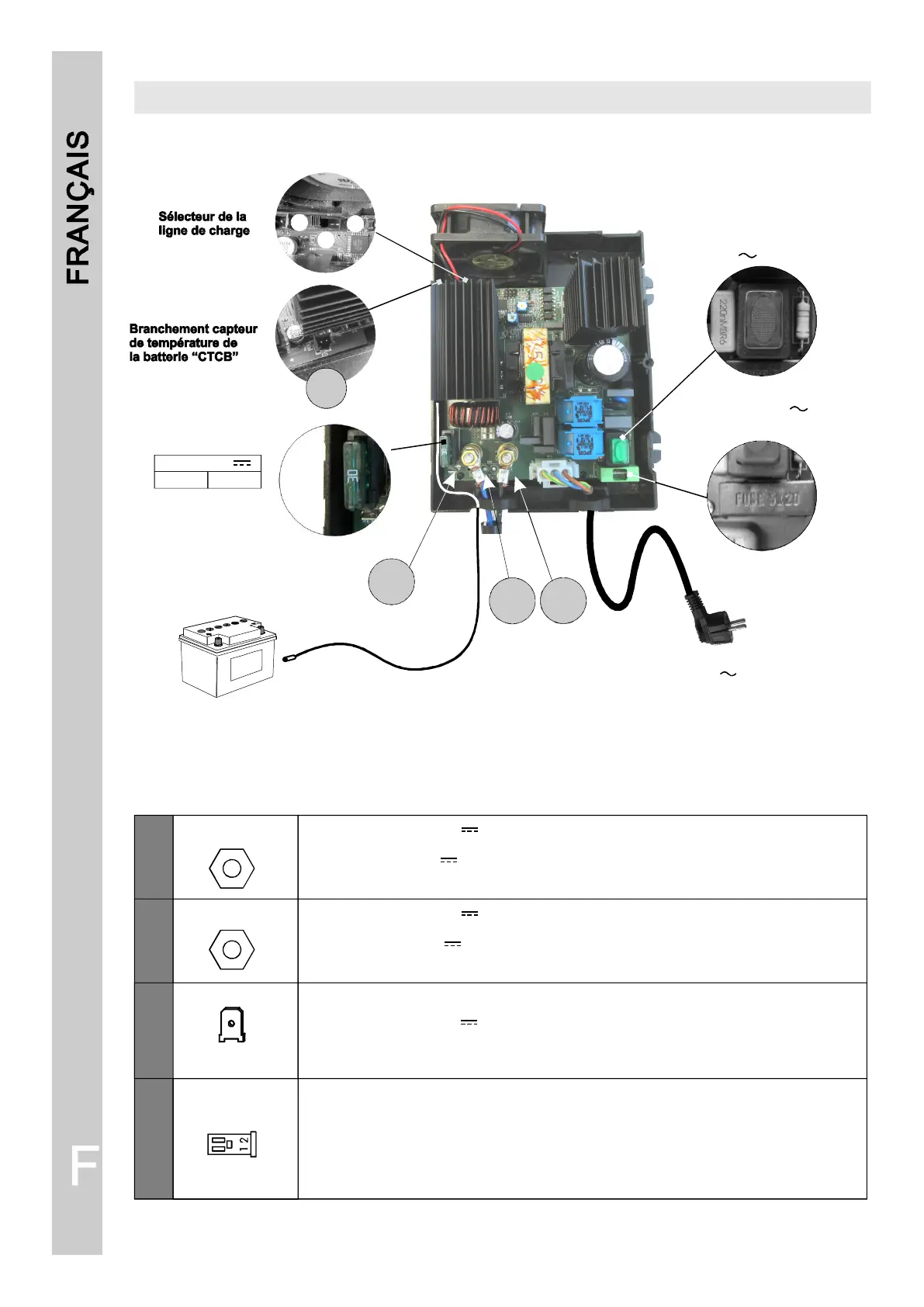

BRANCHEMENT CAPTEUR DE TEMPÉRATURE DE LA BATTERIE (en option)
NOIR
1
Alimentation -12V
BRANCHEMENT 12V
2
Alimentation +12V
BRANCHEMENT 12V
+12V
230V On/Off
Fuse 230V
F2 - T 3.15A
L=3mt
B
C
A
4
2
1
3
30AF1
Fuse 12V
Capteur de température et à un
endroit où il ne risque pas d'être influencé par d'autres sources de chaleur.
Si celui-ci est raccordé, il modifie les valeurs de tension de charge en fonction de
la température relevée.
(mod."CTCB") à fixer à proximité de la batterie
Capteur de température
de la batterie mod. "CTCB" (en option)
à fixer à proximité de la batterie
