ELEKTRONISCHER VENTILATOR
FUNZIONI

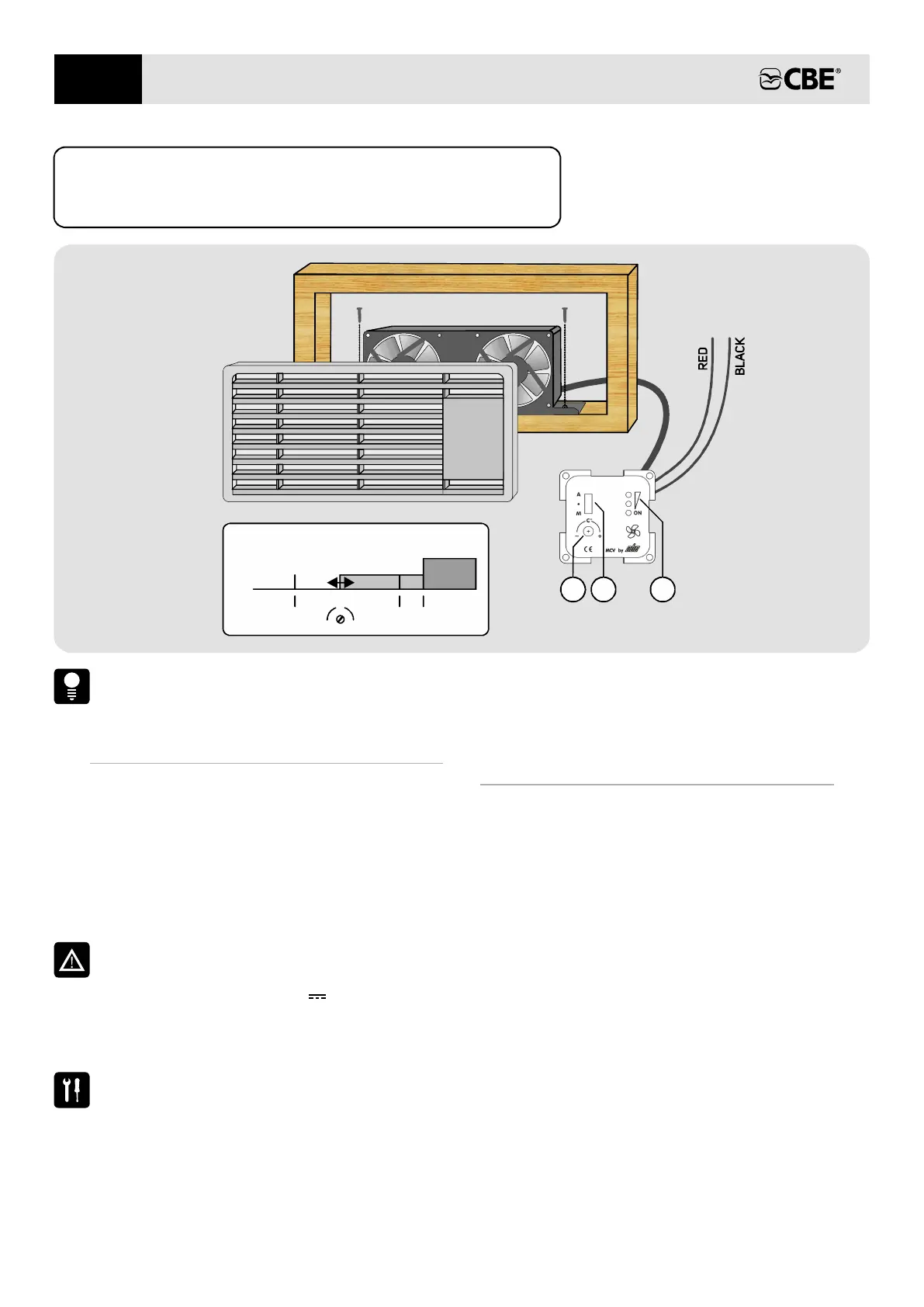

Der Ventilator muß innerhalb des oberen Gitters des
Kühlschranks eingebaut werden, so daß die
Belüftung von Innen nach Aussen erfolgt.
Bei der Wahl der zu dem jeweiligem Gittertyp
geeigneste Befestigungsmethode unbedingt die
Richtung beachten: der Sensor muß immer nach
EINBAU
Innen zu dem Kühlschrank eingebaut werden.
Für den Einbau des Steuerungspanels, die
Rückseite als Schablone für die Befestigunglöcher
benutzen. (es ist eine Öffnung mit 13mm
Durchmesser für den Stecker erforderlich)
1) T r i m m e r f ü r d i e R e g e l u n g d e r
Temperaturschwelle:
2) Wahl der Funktionsweise:
MANUAL:
> Handbetrieb zur maximalen Geschwindigkeit.
AUTO:
> funktioniert zur maximalen Geschwindigkeit
wenn die Temperatur von ca. 50°C überschritten \
wird.
> funktioniert zur niedrigeren Geschwindigkeit
wenn di eingegebene Temperatur zwischen e
28/35°C und 50°C ca. ist.
3) LED-Anzeigen für die Funktionsphasen:
: Grün Der Ventilator wird versorgt.
: Gelb Automatik-Betrieb zu niedriger
Geschwindigkeit.
: Rot Hand-oder Automatik-Betrieb zur
maximalen Geschwindigkeit.
6
DE
12V
-
+
C°
0 I II
>28°
28° 35°
<35° >50°
Velocità
Geschw.
Vitesse
Speed
1 2 3
ACHTUNG
D undie Versorgungsspannung (12V ) die Polarität
beachten . D(schwarz = negativ; rot = positiv) as Gerät
m i t K a b e l n m i t Q u e r s c h n i t t p a s s e n d e m
(Mi nd e stqu ers chnitt 1 mm²) an eine Linie
anschließen, die durch eine Sicherung ist.geschützt
