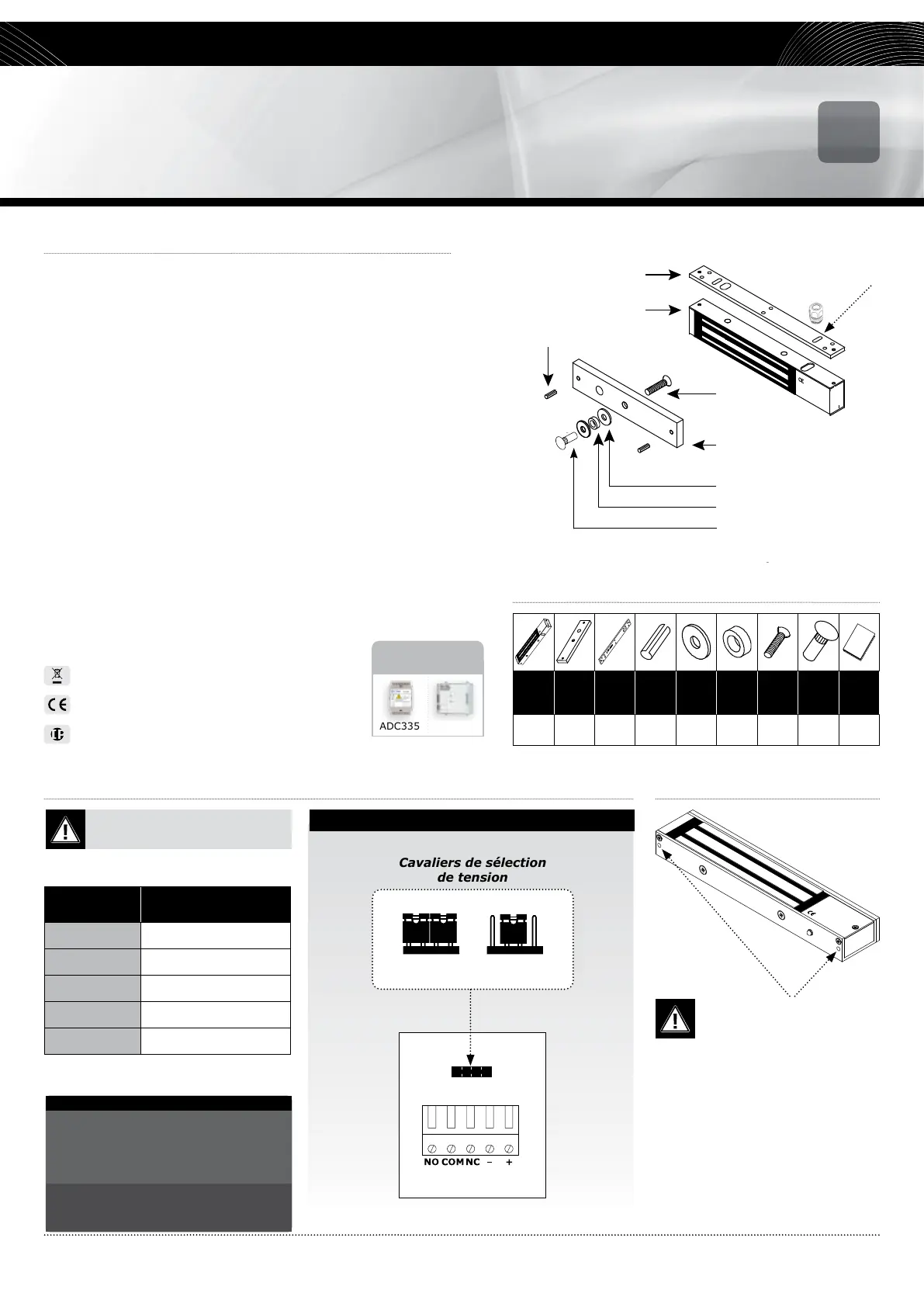

CDVI C3S11 User Manual

Manufacturing Access Control since 1985
Ventouse
saillie
Contre-
plaque
Plaque
de
montage
Goupilles
5x16
Rondelles
acier
Rondelles
caoutchouc
Vis
M8x25
Ecrou
borgne
Notice
1 1 1 2 2 1 1 2
1
C3S11
Ventouse électromagnétique applique 300 Kg
FR
PRÉSENTATION DU PRODUIT
- NFS 61-937 (PV n°EFR-15-M-002776)
- Signalisation état de verrouillage par contact relais
- Montage en applique
- Livrée avec contre-plaque
- Résistance à la corrosion
- Pas d’usure mécanique
- Facilité d’installation
- Préconisée en intérieur
- Sécurité positive (libère instantanément
l’accès en cas de coupure de courant)
- Force de rétention : 300 kg
- Pas de magnétisme résiduel
- Varistance incorporée : protection électronique
intégrée contre l’effet de self
- Garantie 10 ans
- Dimensions (L x l x P) : 250 x 43 x 27 mm
- Dimensions contre-plaque (L x l x P) : 185 x 38 x 11mm
- Alimentation : 12/24 V DC
- Consommation :
- 12 V DC = 480 mA
- 24 V DC = 240 mA
La conformité NF S 61-937
exige une alimentation en
+24 V DC et l’utilisation
d’un presse-étoupe pour le
trou de passage du câble
d’alimentation.
Le presse-étoupe peut être
fourni avec la référence
L3L4NFS.
BS602
Alimentations
préconisées
Certication CE
DEEE & RoHS
IP42
Plaque de montage
Ventouse en saillie
Goupille
G0301FR0337V05
Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable.
cdvi.com
RACCORDEMENTS CONFORMITÉ NF S 61-937
Le signal NO/NC ne commute que lorsque
la porte fermée et sous tension.
Conguration 24 V DC obligatoire pour
une utilisation conforme NF S 61-937
Réglage usine 12 V DC
Bornier Correspondance
+ 12 ou 24 V DC
- - 0 V
N.C
NC (Normalement fermé)
COM COM
N.O
NO (Normalement ouvert)
AVEC CARTE ÉLECTRONIQUE
- Vérier la position du cavalier avant de brancher
la ventouse au courant d’entrée. Une position
incorrecte peut endommager la ventouse. Ce type
de dommage n’est pas couvert par la garantie.
- La ventouse et la contre-plaque doivent être
impérativement alignés .
La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
NOTE IMPORTANTE
12 V DC 24 V DC
Cavaliers de sélection
de tension
ÉLÉMENTS INCLUS
Pour conformité NF S 61-937,
obturer les 2 trous avec du
silicone.
Emplacement du presse-étoupe
en cas d’utilisation conforme
NF S 61-937
ADC335
Contre-plaque
Vis M8
Embout de guidage
Ecrou borgne
Rondelle acier
Rondelle caoutchouc
Ecrou borgne

CDVI C3S11 Specifications

General

Holding force	300 kg
Input voltage	12 - 24 V
Product color	Silver
Power consumption (12V)	480 mA
Power consumption (24V)	240 mA
Operating temperature (T-T)	-20 - 60 °C
International Protection (IP) code	IP42

Weight and Dimensions

Weight	1750 g
Plate depth	38 mm
Plate width	185 mm
Plate height	11 mm
Electromagnet depth	43 mm
Electromagnet width	250 mm
Electromagnet height	27 mm
