SHL1200
Ventouse à cisaillement - 1200kg
(x2)
1
2
(x8)
(x2)
1
2
(x8)
(x2)
1
2
(x8)
31 2

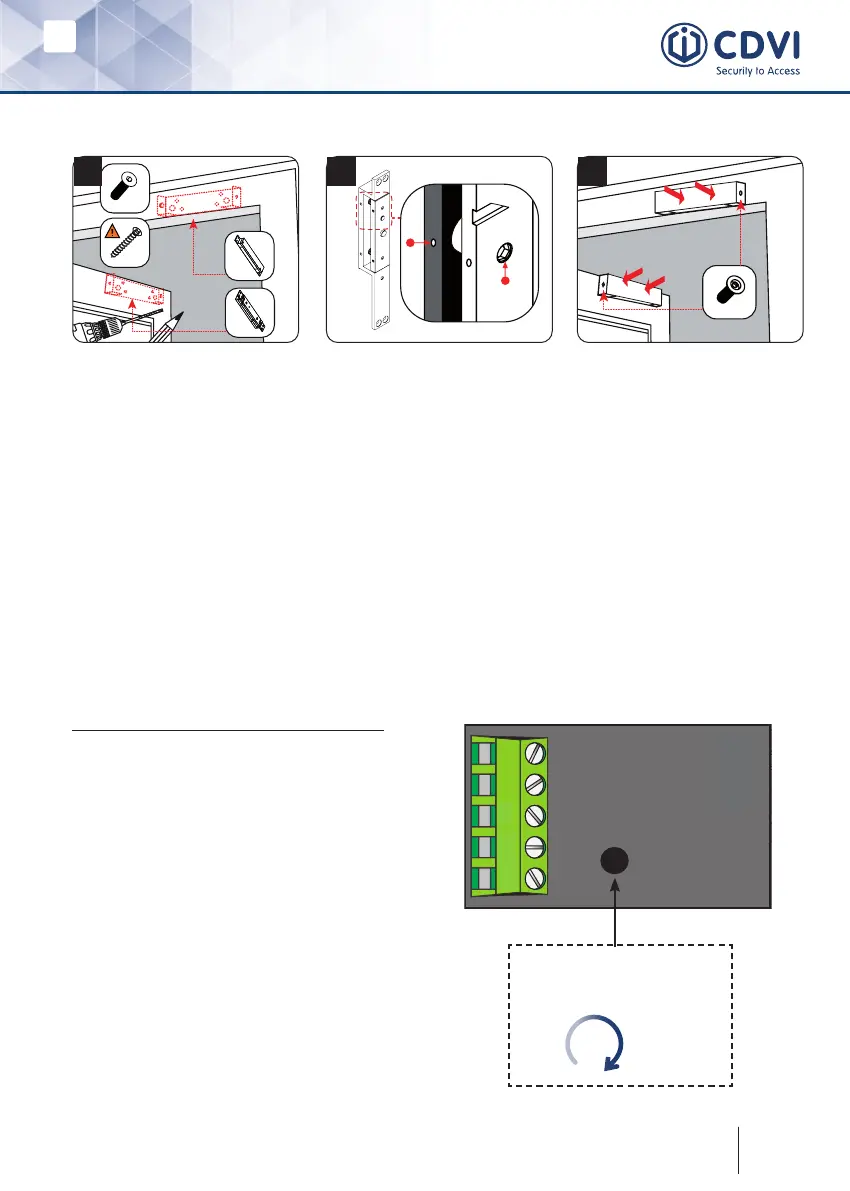

Faites les marquages des
entraxes de la ventouse sur le
dormant et de la contre-plaque
sur l’ouvrant puis percez la
surface pour faciliter le vissage.
Important : le kit de mise en
saillie doit se poser en horizontal
ou en vertical sur une porte
s’ouvrant vers l’intérieur.
Faites sortir le câble d’alimentation
et xez les éléments du kit sur
le dormant et l’ouvrant.
Branchez la ventouse, puis à
l’aide de la clé fournie dévisser
les 2 écrous de blocage (1). Puis
avec une clé 6 pans, ajuster
la contre-plaque à 2 mm de la
ventouse. Ressérez ensuite les
2 écrous de blocage (2).
C - Montage en saillie (Option : Kit KSHL)
Testez le fonctionnement de la
ventouse et de la contre-plaque
puis xez-les sur le kit du
dormant et de l’ouvrant. Pour
naliser l’installation, vissez la
partie supérieure des kits.
5] SCHÉMA DE RACCORDEMENTS5] SCHÉMA DE RACCORDEMENTS
* Alimentation : 12V DC ou 24V DC
En fonction du placement des cavaliers
vous alimentez votre ventouse
en 12V DC ou en 24V DC.
Bornier 5 points
+ Alimentation 12V ou 24V DC *
- Alimentation 12V ou 24V DC *
T=NC Contact « Normalement Fermé »
C=COM Commun du relais 1
R=NO Contact « Normalement Ouvert »
+
_
NC COMNO
T C R
Insérez un tourne vis plat pour
ajuster la temporisation de 0 à
30 secondes.
