SOLARPW-SOLARPB-STARPW-STARPB
Lecteurs Proximité Wiegand 125 KHz
INSTALLATION MANUAL
1

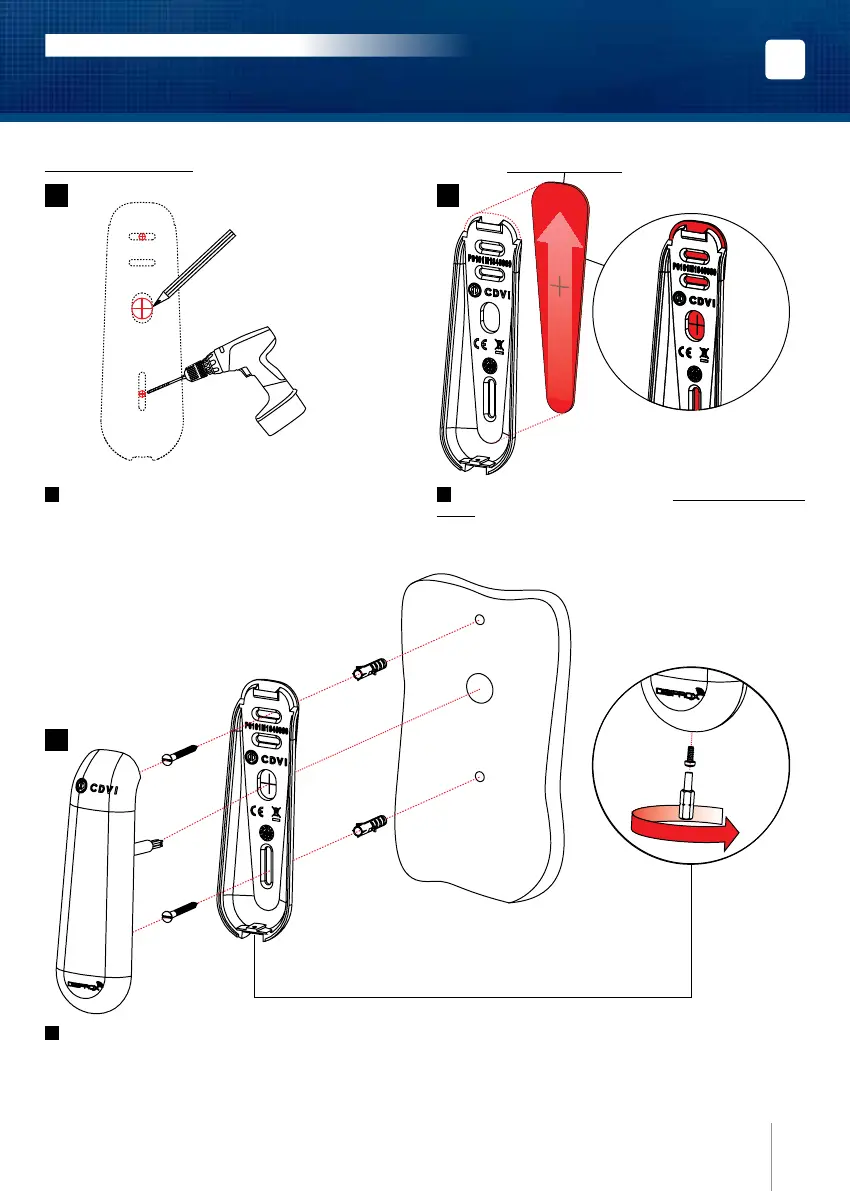

A l’aide du fond du lecteur, prenez les marques pour
xer le produit. Percez le support de montage au niveau
des marques (diamètres préconisés : Ø5 mm et Ø15 mm).
Grâce au schéma de câblage, prévoyez la sortie des câbles
cachés dans la surface ou à l’extérieur (moulure).
2
Placez le joint au dos du lecteur en commençant par
le bas. (g. a). Le joint doit dépasser d’environ 2 mm au
niveau du sommet de la partie arrière du lecteur (g. b).
Réf: STARPW-STARPB
1
3
2
g. a
g. b
g. c
3
Placez les chevilles dans les trous, passez le câble et raccordez-le (voir schéma de câblage page 5), puis xez le
lecteur avec la vis TORX
®
grâce à l’outil TORX
®
(g. c). N’oubliez pas de placer la varistance au niveau du système
de verrouillage (Voir page 2 “Rappels et recommandations”).
Joint d’étanchéité
