6] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS

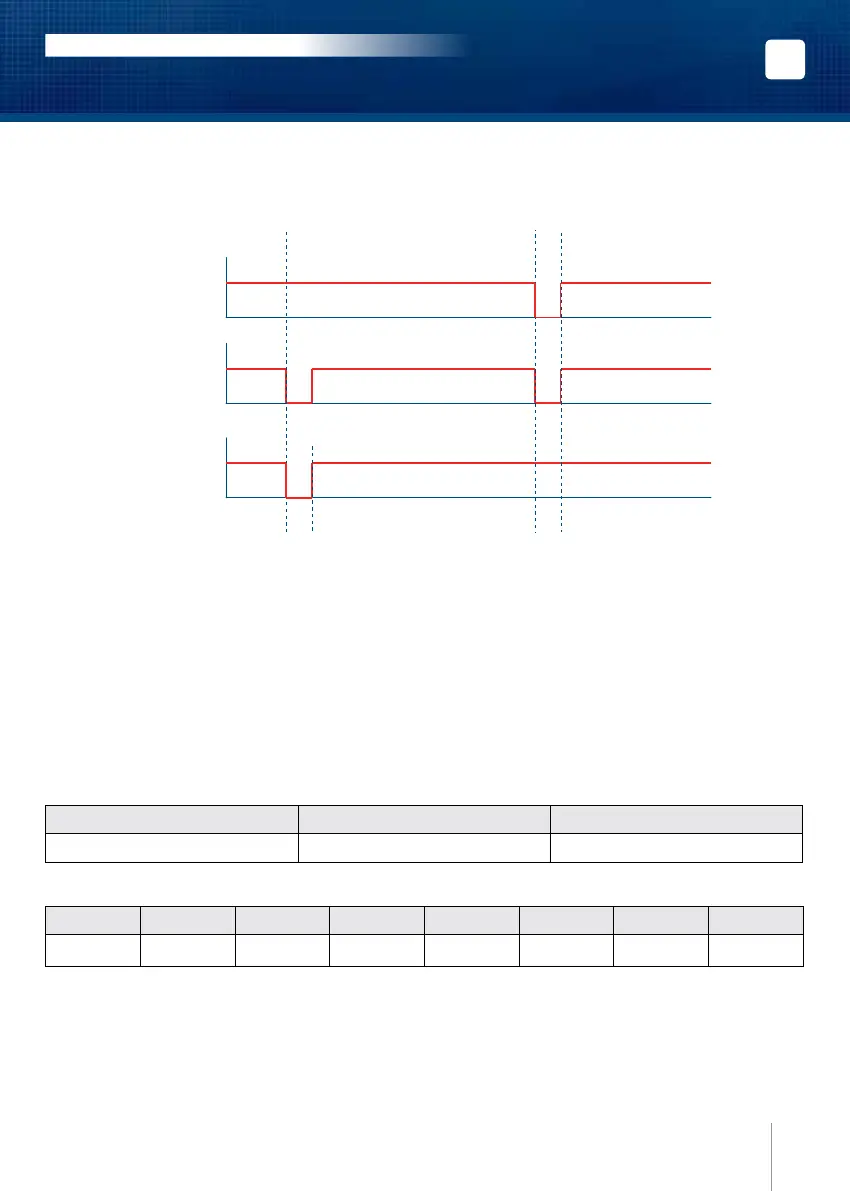

Chronogrammes
Sorties en collecteur ouvert avec pulls up internes de 1K au +5V ou +12V selon la position de ST4.
Format Wiegand 26 bits
Format 26 bits hexadécimal. La communication s’effectue par une liaison de type Wiegand 26 bits
(Signaux : DATA1, DATA0 et CLOCK). La trame est constituée d’une totalité de 26 bits
et se décompose comme suit :
1 - 1
re
parité : 1 bit – parité paire des 12 premiers bits.
Code du badge : 3 mots d’un octet représentant les 6 derniers termes.
Chaque mot est transmis bit de poids fort en premier.
2 - 2
nde
parité : 1 bit – parité impaire des 12 derniers bits.
Bit 1 Bit 2 à bit 25 Bit 26
Parité paire sur bit 2 à bit 13 Donnée (24 bits)
Parité impaire sur bit 14 à bit 25
Exemple : pour un badge dont le code hexadécimal est 0100166A37.
1 0001 0110 0110 1010 0011 0111 0
Parité 1 1 6 6 A 3 7 Parité 2
Le code émis est 166A37 en hexadécimal
Parité 1 : 0 si le nombre de 1 dans bit 2 à bit 13 est pair,
1 si le nombre de 1 dans bit 2 à bit 13 est impair.
Parité 2 : 0 si le nombre de 1 dans bit 14 à bit 25 est impair,
1 si le nombre de 1 dans bit 14 à bit 25 est pair.
0 logique
\DATA1
\CLOCK
\DATA0
50 μs 50 μs
2ms 2ms
1 logique
FR
SOLARPW-SOLARPB-STARPW-STARPB
Lecteurs Proximité Wiegand 125 KHz
INSTALLATION MANUAL
