FR
V3SR
Ventouse électromagnétique applique 300 kg
(Usage en système de sécurité incendie)

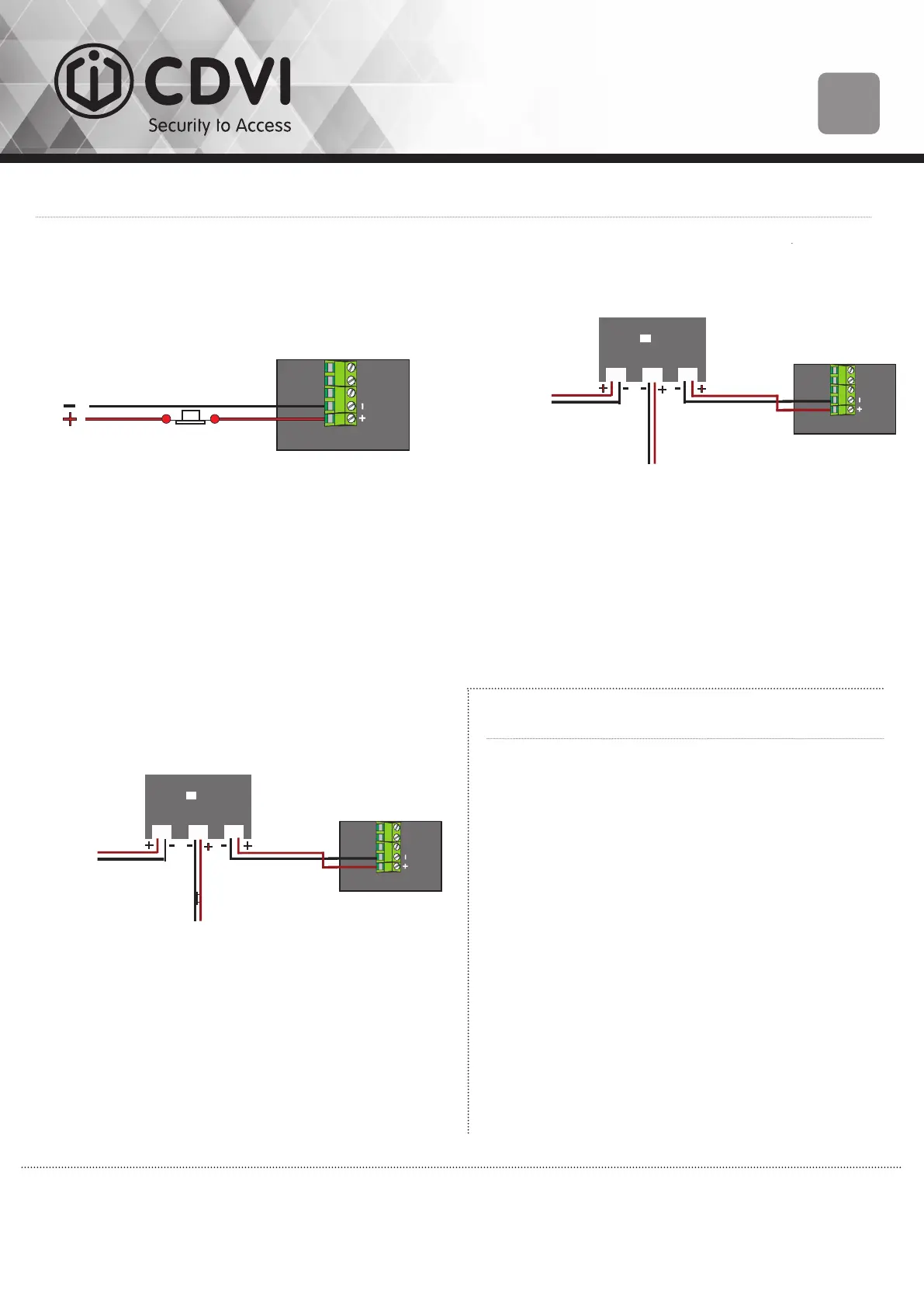

SCHÉMAS DE RACCORDEMENT (CONFORMES NF S61-937 - PV n° SD 18 00 59)
Synoptique 1 :
NC
C
NO
Carte ventouse
Bouton poussoir
normalement fermé type BBG
Entrée d’alimentation
24V DC/ 3,6W
BBG : Boitier bris de glace
Le BBG doit être placé à proximité de l’issue de secours et être
accessible dans le sens de l’évacuation.
Synoptique 2 :
NC
C
NO
BRC
P2 P1 P3
I1
Carte ventouse
Entrée d’alimentation
24V DC/ 3,6W
Télécommande
UGCIS
24V DC/ 0,4W
Le boitier BRC est indispensable à la conformité NF S61-937 et
doit être réarmé en appuyant sur le bouton l1 situé à l’intérieur
du boitier.
Synoptique 3 :
Le boitier BRC est indispensable à la conformité NF S61-937 et
doit être réarmé en appuyant sur le bouton l1 situé à l’intérieur
du boitier.
Le BBG doit être placé à proximité de l’issue de secours et être
accessible dans le sens de l’évacuation.
BBG
MAINTENANCE / DÉPANNAGE
An de maintenir durablement les performances de vos
dispositifs actionnés de sécurité,
nous recommandons :
1- D’opérer un test fonctionnel périodique de votre
installation.
2- D’inspecter visuellement l’état de diérents
composants de l’installation an de prévenir une
dégradation du câblage et l’apparition de rouille sur les
surfaces des dispositifs électromagnétiques.
3- Corriger systématiquement toute anomalie de nature
à compromettre la sécurité de votre installation.
Il convient également de se reporter à la norme NF
S61-933 concernant les règles d’exploitation et de
maintenance.
NC
C
NO
NC
C
NO
BRC
P2 P1 P3
I1
Carte ventouse
Entrée d’alimentation
24V DC/ 3,6W
Télécommande
UGCIS
24V DC/ 0,4W
NC
C
NO
