V1SR - V3SR - V4SR - V5SR
Utanpåliggande magnetlås för inomhusbruk
10 cdvigroup.com

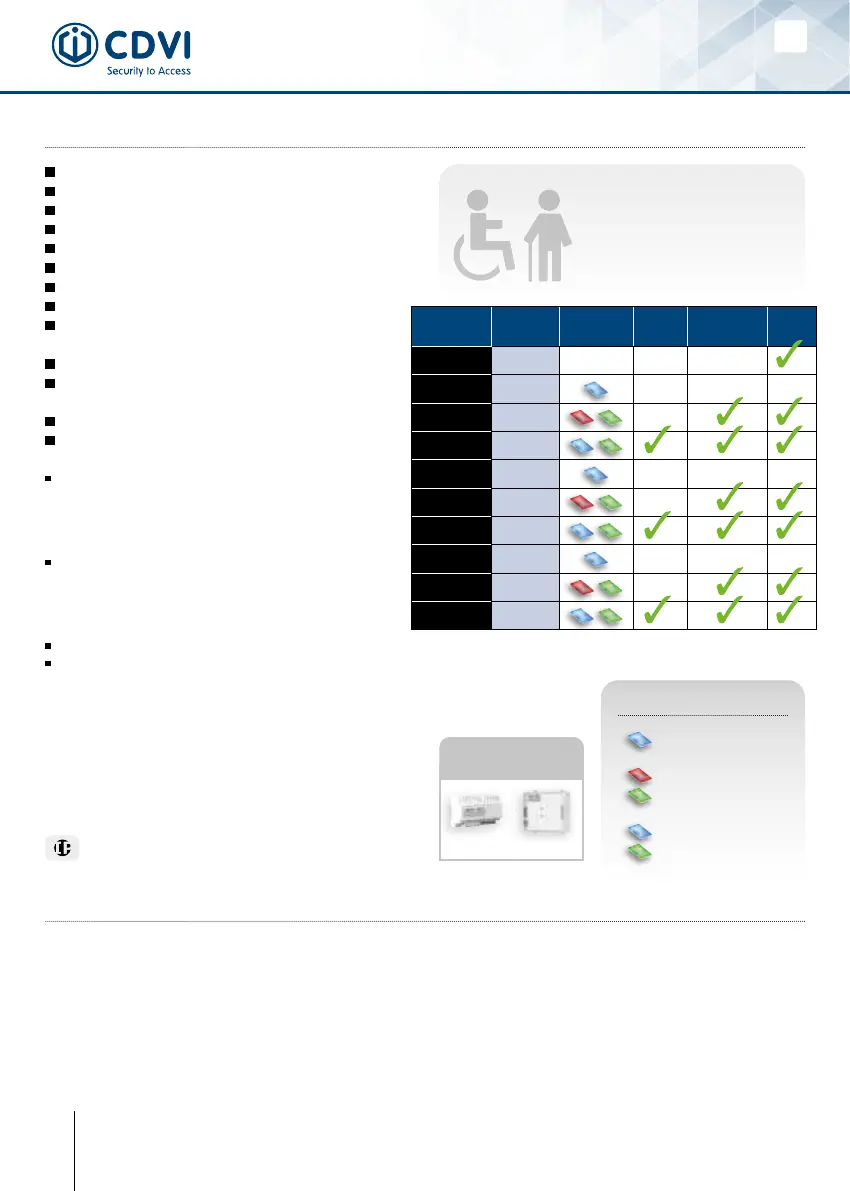

1] PRODUKTSPECIFIKATION
V3S, V4S och V5S serien
är lämpad enligt den nya
standarden kring tillgänglighet
för människor med nedsatt
rörlighet
NFS 61-937.
Utanpåliggande montage.
Korrisionsskyddad.
Inkluderad säkerhetsvajer.
Levereras med ankarplatta.
Inget mekaniskt slitage.
Enkel installation.
Rekommenderas för inomhusbruk.
Säkerheten först (Låser upp direkt vi
stömbortfall ).
Hållkraft: 180 - 500kg.
Ljud- och ljusindikering
(se tabellen)*.
Ingen remenans.
Inbyggt elektronikskydd.
Elektromagnetens dimensioner (L x B x H):
- V1SR = 166 x 34 x 21mm
- V3S serien = 254 x 45 x 26mm
- V4S serien = 254 x 50 x 30mm
- V5S serien = 272 x 66 x 40mm
Ankarplattans dimensioner (L x B x H):
- 180kg = 130 x 32 x 9mm
- 300kg = 185 x 38 x 11mm
- 400kg= 185 x 45 x 12mm
- 500kg = 185 x 60 x 12mm
Spänningsmatning: 12/24V dc.
Strömförbrukning:
- 12 V DC = 500mA,
- 24 V DC = 250mA.
Produkt Hållkraft LED
Sum-
mer
Ljus-
indikering
Status
V1SR 180kg
- - -
V3S 300kg
- - -
V3SR 300kg
-
V3SRB 300kg
V4S 400kg - - -
V4SR 400kg
-
V4SRB 400kg
V5S 500kg - - -
V5SR 500kg
-
V5SRB 500kg
IP42
FÄRGER
BLÅ SPÄNNING
RÖD LÅST
GRÖN OLÅST
BLÅ LÅST
GRÖN
OLÅST+SUMMER
ARD212 BS60
Rekommenderader
nätaggregat
* Beroende på version
2] INFORMATION OCH REKOMMENDATIONER2] INFORMATION OCH REKOMMENDATIONER
Elektromagnetens funktion är att öka säkerheten genom att se till att passerkontrollen är ordentligt låst. Det
här är en installationsguide som ger vägledning hur man anpassar installationen efter rådande förutsättningar
med avseende på produkten, platsen den placeras på och den omgivande miljön samtidigt som man uppnår
största möjliga säkerhetsnivå.
