CEA EQUILIBRIO TRS01 - Page 12

ceadesign.it
TRS01_ REV10
LN
V+ V-
BN
marrone
brown
BU
blu
blue
GN
verde-
giallo
green-
yellow
BK
nero
black
RD
rosso
red
YE
Area della sezione dei conduttori
Nominal cross-sectional area
Morsetto
Clamps
Corrente
nominale /
Rated current
(A)
Cavi elettrici e morsetti non sono in dotazione
Electrical cables and clamps are not included
Cavo per cablaggio
fisso / Cable for
fixed wiring
(mm²)
≤3
>3 and ≤6
>6 and ≤10
>10 and ≤16
>16 and ≤25
>25 and ≤32
>32 and ≤50
>50 and ≤63
1
÷ 1,5 mm²
1 ÷ 2,5
1
÷ 2,5
1
÷ 2,5
1,5
÷ 4
2,5
÷ 6
4
÷ 10
6
÷ 16
10
÷ 25
Configurazione con
più di una barra e
interruttore 115/230V
o sistemi di domotica
/
Configuration with
more than one towel rail
and power button
115/230V or home
automation systems

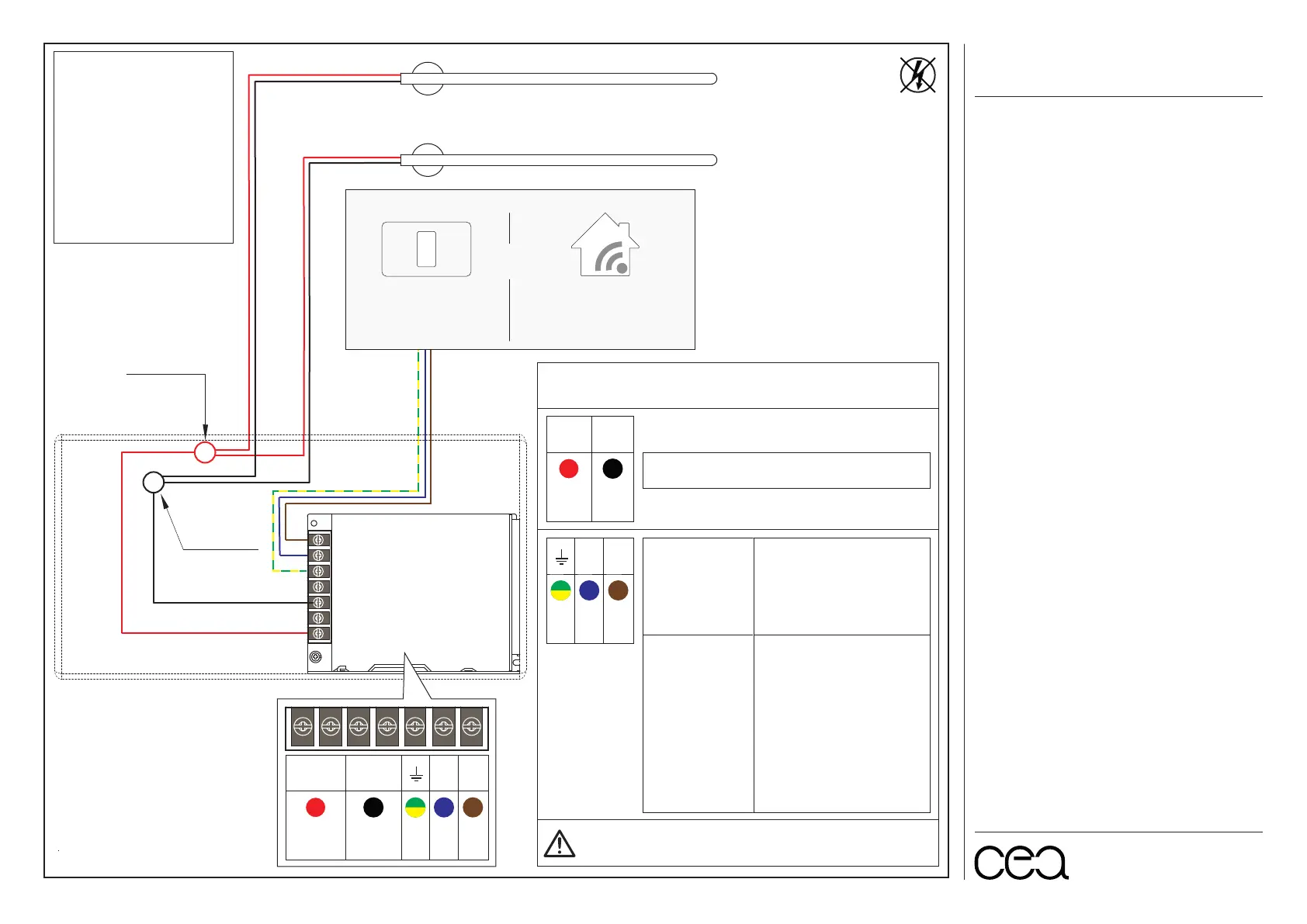

V+ V- LN
BN
marrone
brown
BU
blu
blue
GN
verde-
giallo
green-
yellow
BK
nero
black
RD
rosso
red
YE
115/230V
(NOT INCLUDED)
POWER BUTTON
INTERRUTTORE
HOME AUTOMATION
SYSTEMS
SISTEMI DI DOMOTICA
OR
Morsetto
Clamps
