CEA EQUILIBRIO TRS01 - Eqb02 - Eqb03 - Eqb04 - Eqb05 - Eqb06 - Eqb07 - Eqb22; Composizioni; Compositions

ceadesign.it

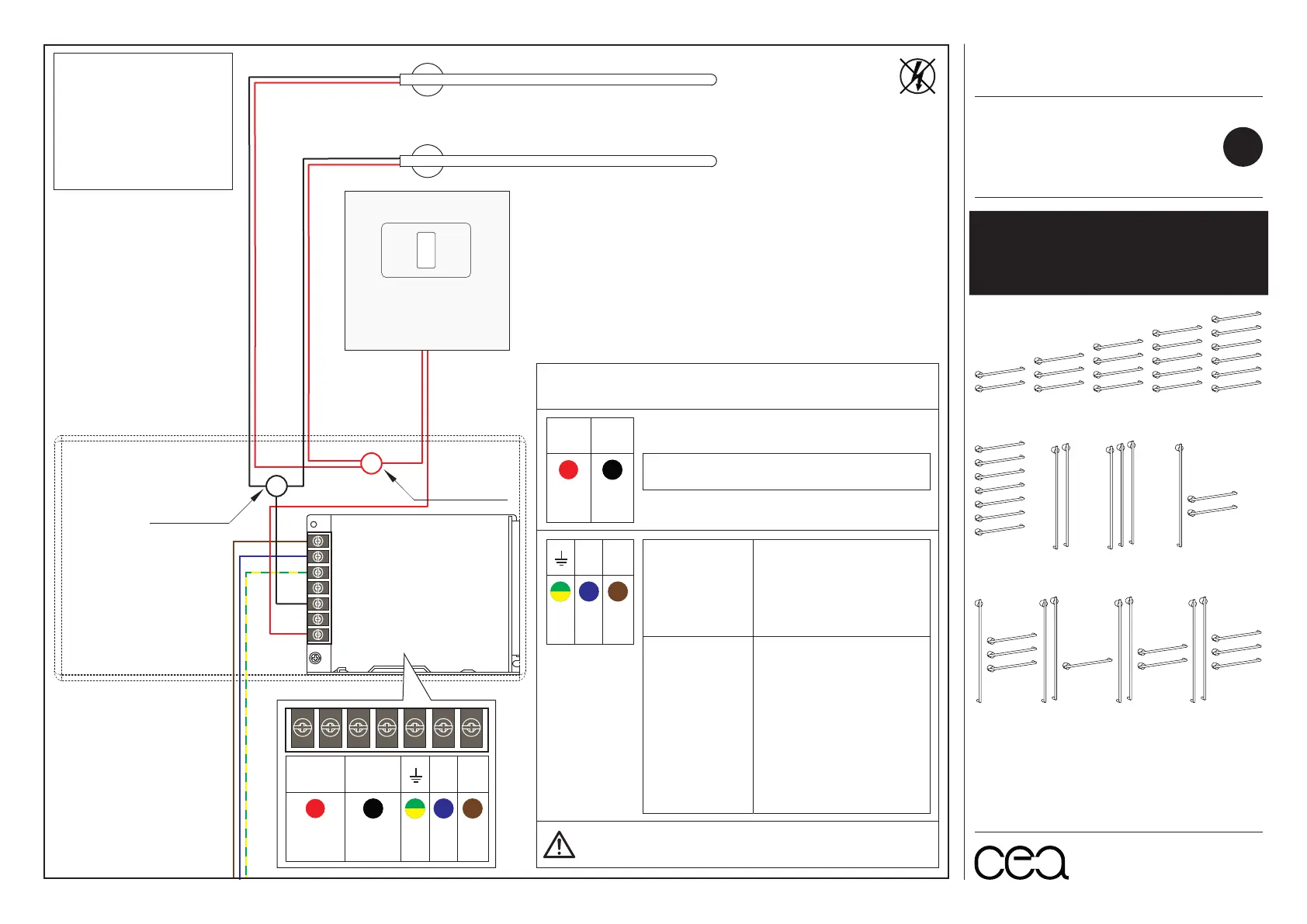

COLLEGAMENTO
/
CONNECTION
LN
V+ V-
BN
marrone
brown
BU
blu
blue
GN
verde-
giallo
green-
yellow
BK
nero
black
RD
rosso
red
YE
Area della sezione dei conduttori
Nominal cross-sectional area
Morsetto
Clamps
Morsetto
Clamps
Corrente
nominale /
Rated current
(A)
Cavi elettrici e morsetti non sono in dotazione
Electrical cables and clamps are not included
Cavo per cablaggio
fisso / Cable for
fixed wiring
(mm²)
≤3
>3 and ≤6
>6 and ≤10
>10 and ≤16
>16 and ≤25
>25 and ≤32
>32 and ≤50
>50 and ≤63
1
÷ 1,5 mm²
1 ÷ 2,5
1
÷ 2,5
1
÷ 2,5
1,5
÷ 4
2,5
÷ 6
4
÷ 10
6
÷ 16
10
÷ 25
24V
(NOT INCLUDED)
POWER BUTTON
INTERRUTTORE
Configurazione con
più di una barra e
interruttore 24V
/
Configuration with
more than one towel rail
and power button 24V
V+ V- LN
BN
marrone
brown
BU
blu
blue
GN
verde-
giallo
green-
yellow
BK
nero
black
RD
rosso
red
YE
TRS01_ REV10
2
EQB05
(SEL01 (x5)
+ TRS01)
EQB06
(SEL01 (x6)
+ TRS01)
EQB02
(SEL01 (x2)
+ TRS01)
EQB03
(SEL01 (x3)
+ TRS01)
EQB04
(SEL01 (x4)
+ TRS01)
EQB07
(SEL01 (x7)
+ TRS01)
EQB22
(SEL02 (x2)
+ TRS01)
EQB23
(SEL02 (x3)
+ TRS01)
EQB43
(SEL01 (x2) + SEL02
+ TRS01)
EQB44
(SEL01 (x3)
+ SEL02
+ TRS01)
EQB63
(SEL01
+ SEL02 (x2)
+ TRS01)
EQB64
(SEL01 (x2)
+ SEL02 (x2)
+ TRS01)
EQB65
(SEL01 (x3)
+ SEL02 (x2)
+ TRS01)
11
composizioni / compositions
EQB02 - EQB03 - EQB04 - EQB05 - EQB06 - EQB07
EQB22 - EQB23 - EQB43 - EQB44 - EQB63 - EQB64
EQB65
