1.1 Tenere i materiali infiammabili lontano dall’area di
taglio.
1.2 Le scintille provocate dal taglio possono causare
incendi. Tenere un estintore nelle immediate vicinanze
e far sì che una persona resti pronta ad utilizzarlo.
1.3 Non tagliare mai contenitori chiusi.
2. L’arco plasma può provocare lesioni ed ustioni.
2.1 Spegnere l’alimentazione elettrica prima di smonta-
re la torcia.
2.2 Non tenere il materiale in prossimità del percorso di
taglio.
2.3 Indossare una protezione completa per il corpo.
3. Le scosse elettriche provocate dalla torcia o dal
cavo possono essere letali. Proteggersi adeguata-
mente dal pericolo di scosse elettriche.
3.1 Indossare guanti isolanti. Non indossare guanti
umidi o danneggiati.
3.2 Assicurarsi di essere isolati dal pezzo da tagliare e
dal suolo.
3.3 Scollegare la spina del cavo di alimentazione prima
di lavorare sulla macchina.
4. Inalare le esalazioni prodotte durante il taglio può
essere nocivo alla salute.
4.1 Tenere la testa lontana dalle esalazioni.
4.2 Utilizzare un impianto di ventilazione forzata o di
scarico locale per eliminare le esalazioni.
4.3 Utilizzare una ventola di aspirazione per eliminare le
esalazioni.
5. I raggi dell’arco possono bruciare gli occhi e ustio-
nare la pelle.
5.1 Indossare elmetto e occhiali di sicurezza. Utilizzare
adeguate protezioni per le orecchie e camici con il
colletto abbottonato. Utilizzare maschere a casco
con filtri della corretta gradazione. Indossare una
protezione completa per il corpo.
6. Leggere le istruzioni prima di utilizzare la macchina
od eseguire qualsiasi operazione su di essa.
7. Non rimuovere né coprire le etichette di avvertenza.
2 DESCRIZIONE GENERALE
Questo apparecchio è un generatore di corrente continua
costante, progettato per il taglio di materiali elettrocon-
duttori (metalli e leghe) mediante procedimento ad arco
plasma. Il gas plasma può essere aria oppure azoto.
2.1 MONTAGGIO TORCIA (Fig. 1)
Dopo aver infilato il raccordo della torcia nella protezione R,
inserirlo sul raccordo P, avvitando a fondo la ghiera onde
evitare perdite d'aria che potrebbero danneggiare o pregiu-
dicare il buon funzionamento della torcia.
Non ammaccare il perno portacorrente e non piegare gli spi-
notti del raccordo torcia. Una ammaccatura del perno impe-
disce di scollegarlo, mentre uno spinotto piegato non garan-
tisce un buon inserimento sul raccordo fisso P, impedendo
il funzionamento dell’apparecchio.
Fissare con le apposite viti la protezione R sul pannello.
Nel caso di utilizzo di torce per taglio automatico, colle-
gare il cavo di terra a morsetto W.

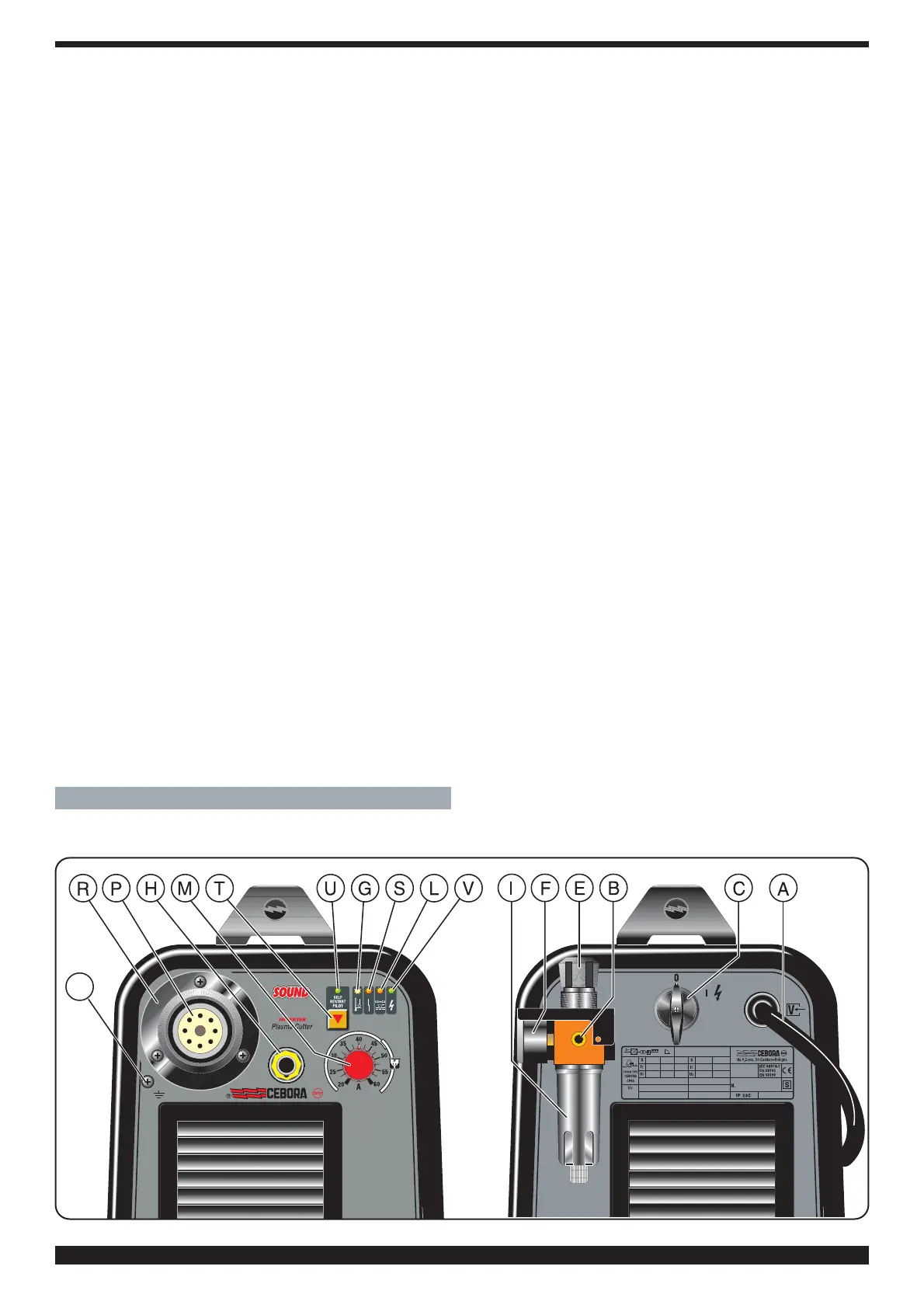

2.2 DESCRIZIONE DISPOSITIVI SULL’APPARECCHIO
A) Cavo di alimentazione
B) Raccordo aria compressa (filetto 1/4" gas femmina)
C) Interruttore di rete
E) Manopola regolazione pressione
F) Manometro
G) Led termostato
H) Morsetto di massa
I) Vaschetta raccogli condensa
L) Led pressione aria insufficiente.
M) Manopola di regolazione della corrente di taglio
P) Raccordo per torcia.
R) Protezione di sicurezza.
S) Led di blocco; si illumina in condizioni di pericolo(vedi
par. 6.1.1).
T) Pulsante per attivare e disattivare la funzione di “SLEF-
RESTART PILOT”
U) Led che s'illumina quando è attiva la funzione " SELF-
RESTART PILOT "
V) Led spia di rete.
W) Morsetto di terra per torce diritte.
