6.2 MANUTENZIONE TORCIA

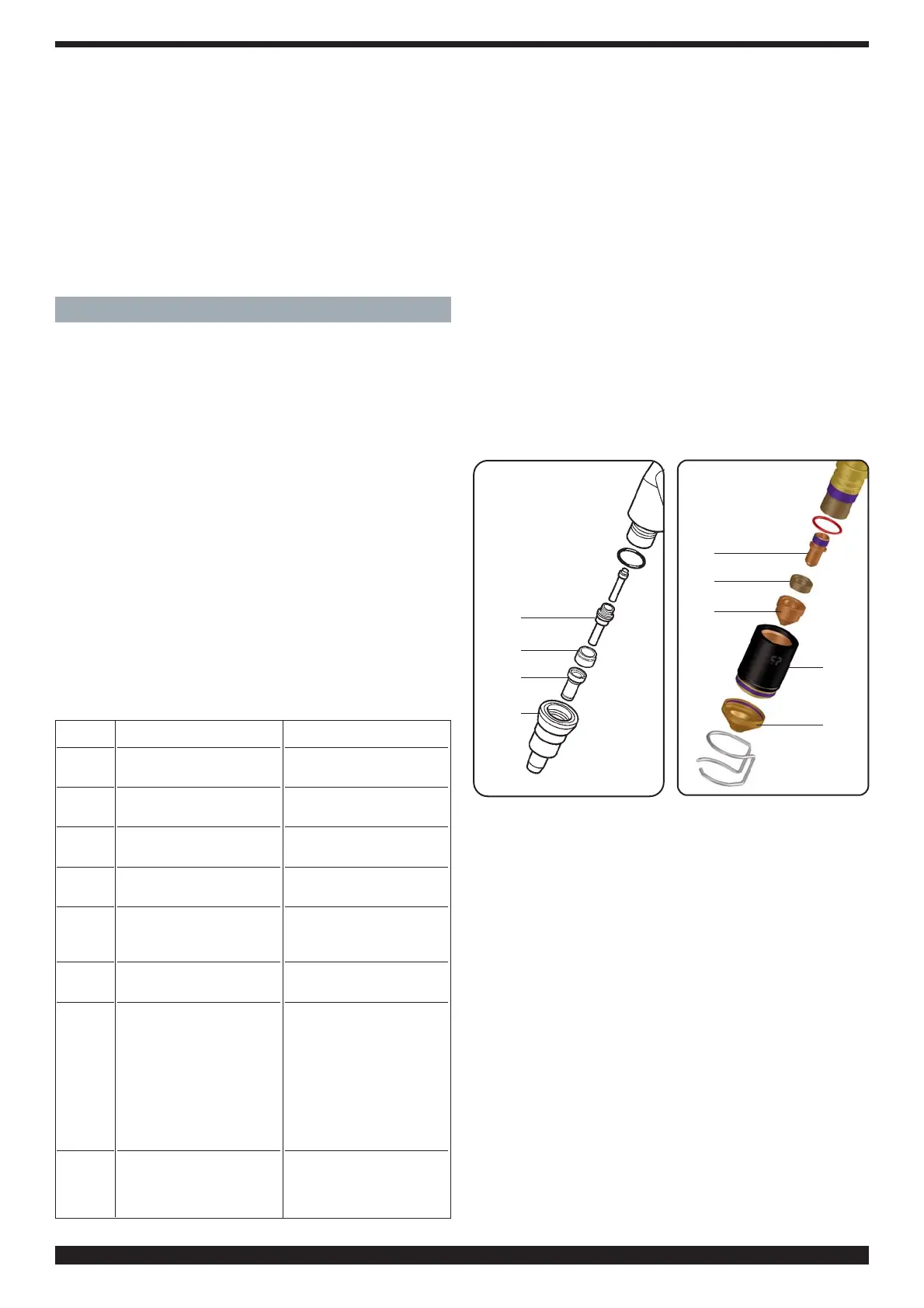

In riferimento alle Figg.7 e 8 , i particolari soggetti ad usura
sono l'elettrodo A, il diffusore B, l'ugello C e la protezione
ugello E e devono essere sostituiti dopo aver svitato il por-
taugello D.
L'elettrodo A deve essere sostituito quando presenta un
cratere al centro profondo circa 1,2 mm.
ATTENZIONE: per svitare l'elettrodo non esercitare sforzi
improvvisi ma applicare una forza progressiva fino a pro-
vocare lo sbloccaggio del filetto. L'elettrodo nuovo deve
essere avvitato nella sede e bloccato senza stringere a
fondo.
L'ugello C va sostituito quando presenta il foro centrale
rovinato oppure allargato rispetto a quello del particolare
nuovo. Una ritardata sostituzione dell'elettrodo e dell'ugel-
lo provoca un eccessivo riscaldamento delle parti, tale da
pregiudicare la durata del diffusore B.
Assicurarsi che, dopo la sostituzione, il portaugello D sia
stretto a sufficienza.
ATTENZIONE: avvitare il portaugello D sul corpo torcia
solo con l'elettrodo A, il diffusore B, l'ugello C e la prote-
zione ugello E (solo per CP 161) montati.
La mancanza di tali particolari compromette il funzio-
namento dell'apparecchio ed in particolare la sicurez-
za dell'operatore.
6.3 ACCORGIMENTI DA USARE DOPO UN
INTERVENTO DI RIPARAZIONE.
Dopo aver eseguito una riparazione, fare attenzione a
riordinare il cablaggio in modo che vi sia un sicuro isola-
mento tra il lato primario ed il lato secondario della macc-
china. Evitare che i fili possano andare a contatto con
parti in movimento o parti che si riscaldano durante il fun-
zionamento. Rimontare tutte le fascette come sull’appa-
recchio originale in modo da evitare che, se accidental-
mente un conduttore si rompe o si scollega, possa avve-
nire un collegamento tra il primario ed il secondario.
Rimontare inoltre le viti con le rondelle dentellate come
sull’apparecchio originale.
6
di consumo, il danneggiamento della torcia e che ven-
gano ridotte la velocità e la qualità del taglio.
• Le impurità presenti nell’aria favoriscono l’ossidazione
dell’elettrodo e dell’ugello e possono rendere difficoltosa
l’accensione dell’arco pilota. Se si verifica questa con-
dizione pulire la parte terminale dell’elettrodo e l’inter-
no dell’ugello con carta abrasiva fine.
• Assicurarsi che l’elettrodo e l’ugello nuovi che stanno per
essere montati siano ben puliti e sgrassati.
• Per evitare di danneggiare la torcia utilizzare sempre
ricambi originali.
6 MANUTENZIONE
Togliere sempre l'alimentazione all’apparecchio prima
di ogni intervento che deve essere eseguito da perso-
nale qualificato.
6.1 MANUTENZIONE GENERATORE
In caso di manutenzione all'interno dell’apparecchio, assicu-
rarsi che l'interruttore C sia in posizione "O" e che il cavo di
alimentazione sia scollegato dalla rete.
Verificare inoltre che non vi sia tensione ai capi dei conden-
satori del gruppo IGBT. Anche se l’apparecchio è provvista
di un dispositivo automatico per lo scarico della condensa,
che entra in funzione ogni volta che si chiude l’alimenta-
zione dell’aria, è buona norma, periodicamente, con-
trollare che nella vaschetta I (fig.1) del riduttore non vi siano
tracce di condensa. Periodicamente, inoltre, è necessario
pulire l’interno dell’apparecchio
dalla polvere metallica accu-
mulatasi, usando aria compressa.
6.1.1 Diagnosi
Il led S si accende quando si verificano le seguenti condizioni:
LED S
Acceso
fisso
Acceso
fisso
Acceso
fisso
Acceso
fisso
Acceso
fisso
Acceso
fisso
Acceso
fisso
Acceso
lampegg.
CONDIZIONE
All'accensione della
macchina
Pulsante premuto durante
l'accensione della macchina
Mancanza della protezione
di sicurezza R
Tensione di pilotaggio degli
IGBT non corretta
Contatto del reed chiuso
durante l'accensione della
macchina
Tensione di alimentazione
troppo bassa
Mancanza di una fase nella
linea di alimentazione
Cortocircuito tra elettrodo ed
ugello durante l'accensione
della macchina oppure
durante il taglio.
RIMEDIO
Attendere 5 sec. dall'accen-
sione della macchina
Rilasciare il pulsante durante
l'accensione della macchina
Montare la protezione
Contattare l'assistenza
Contattare l'assistenza
Controllare la tensione di ali-
mentazione
Verificare la linea di alimen-
tazione. Nota: in alcune
situazioni la mancanza di
una fase non produce l'ac-
censione del led S, pertan-
to in caso di mancato fun-
zionamento verificare
comunque le fasi della linea
di alimentazione
Sostituire l'elettrodo e l'ugel-
lo e eventualmente anche il
diffusore.
A
B
C
D
fig. 7
fig. 8
C
E
B
D
F
