compressa. In questa condizione regolare la pressione,
indicata dal manometro F, a 5 bar (0,5 MPa) per torce di lun-
ghezza 6 m. e a 5,5 bar (0,55 MPa) per torce di lunghezza
12 m. agendo sulla manopola E del riduttore, quindi bloc-
care detta manopola premendo verso il basso.
Collegare il morsetto di massa al pezzo da tagliare.
Il circuito di taglio non deve essere posto deliberatamente a
contatto diretto o indiretto con il conduttore di protezione se
non nel pezzo da tagliare.
Se il pezzo in lavorazione viene collegato deliberatamente a
terra attraverso il conduttore di protezione, il collegamento
deve essere il più diretto possibile ed eseguito con un con-
duttore di sezione almeno uguale a quella del conduttore di
ritorno della corrente di taglio e connesso al pezzo in lavo-
razione nello stesso punto del conduttore di ritorno utiliz-
zando il morsetto del conduttore di ritorno oppure utilizzan-
do un secondo morsetto di massa posto immediatamente
vicino. Ogni precauzione deve essere presa per evitare cor-
renti vaganti.
Scegliere, mediante la manopola M, la corrente di taglio.
Art. 359:
Con l’ ugello ø 1,2 e correnti da 45 a 60 A utilizzare l’ apposito
distanziale a due punte Art. 1404.
Art 361:
usare l’ugello ø 1,2 fino a 60 A e ø 1,4 da 60 a 100 A.
Con l’ugello ø1,2 e senza la protezione ugello, si può
tagliare a contatto facendo attenzione di non superare la
corrente di 45 A per non danneggiare il foro dell’ugello
che causerebbe un taglio di pessima qualità.
Con l’ ugello ø 1,4 e correnti da 60 a 100 A utilizzare l’ apposi-
to distanziale a due punte Art. 1701 oppure la molla Art. 1620.
Assicurarsi che il morsetto di massa e il pezzo siano in
buon contatto elettrico in particolare con lamiere verniciate,
ossidate o con rivestimenti isolanti.
Non collegare il morsetto di massa al pezzo di materiale che
deve essere asportato.
Premere il pulsante della torcia per
accendere l’arco pilota.
Se dopo 2 secondi non si inizia il
taglio, l’arco pilota si spegne e quindi, per riaccenderlo, è
necessario premere nuovamente il pulsante.
Tenere la torcia verticale durante il taglio.
Completato il taglio e dopo aver lasciato il pulsante, l’aria
continua ad uscire dalla torcia per circa 100 secondi
per consentire alla torcia stessa di raffreddarsi.
E’ bene non spegnere l’apparecchio prima della fine di
questo tempo.

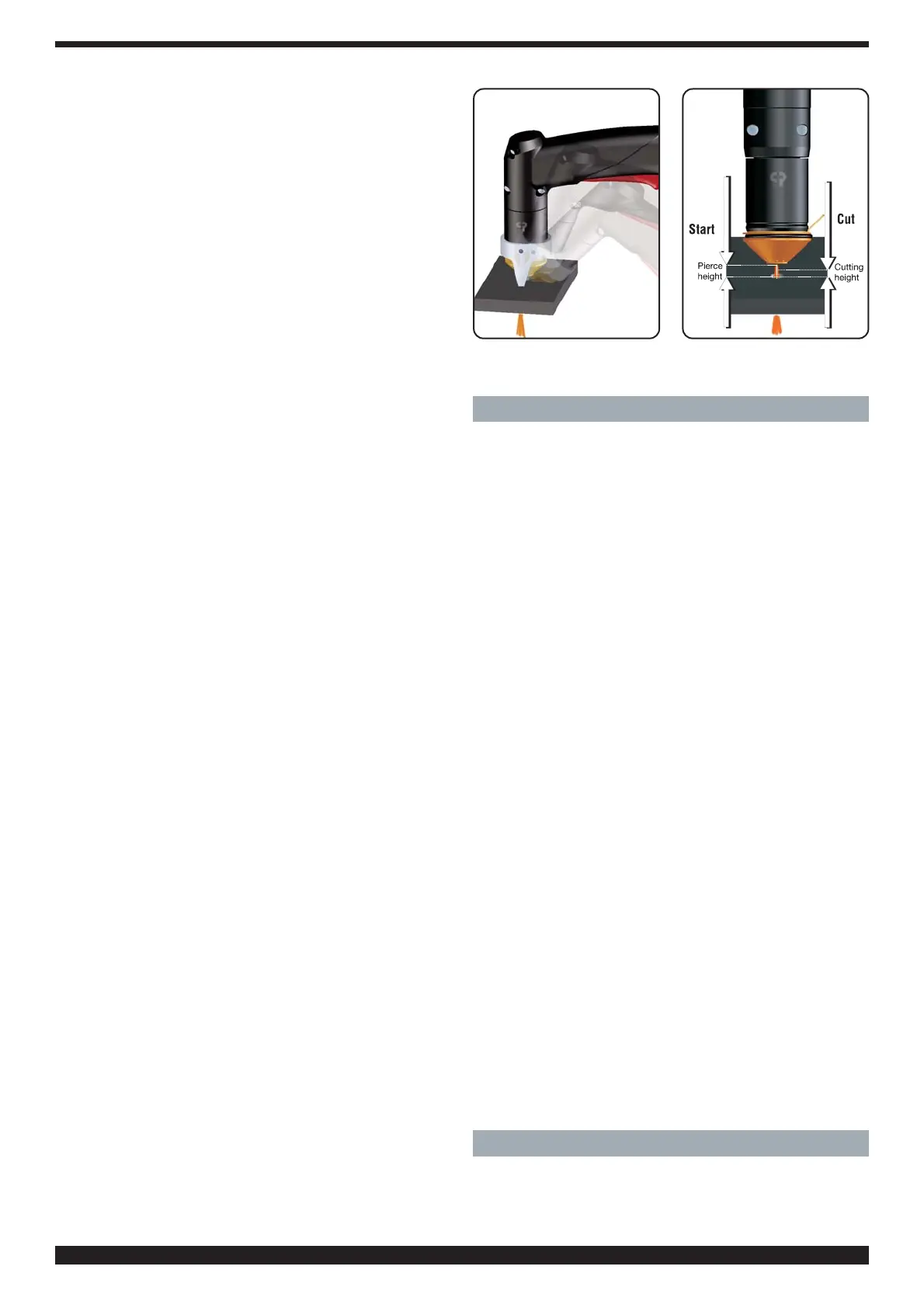

Nel caso si debbano eseguire fori o si debba iniziare il taglio
dal centro del pezzo si deve disporre la torcia in posizio-
ne inclinata e lentamente raddrizzarla in modo che il metal-
lo fuso non sia spruzzato sull’ugello (vedi fig.2). Questa
operazione deve essere eseguita quando si forano pezzi
di spessore superiore ai 3 mm.
Nell’ impiego in automatico attenersi alle tabelle di taglio.
Nel caso si debbano eseguire tagli circolari si consiglia di
utilizzare l’apposito compasso fornito a richiesta. E' impor-
tante ricordare che l'utilizzo del compasso può rendere
necessario impiegare la
tecnica di partenza suindicata (fig.2).
Non tenere inutilmente acceso l’arco pilota in aria per
non aumentare il consumo dell’elettrodo, del diffusore
e dell’ugello.
A lavoro terminato, spegnere la macchina.
Per tagliare lamiere forate o grigliati attivare la funzione
"Pilot self restart" mediante il pulsante T (led U acceso). Alla
fine del taglio, mantenendo premuto il pulsante, l'arco pilo-
ta si riaccenderà automaticamente. Utilizzare questa fun-
zione solo se necessario per evitare un'inutile usura del-
l'elettrodo e dell'ugello.
4 INCONVENIENTI DI TAGLIO
4.1 INSUFFICIENTE PENETRAZIONE
Le cause di questo inconveniente possono essere:
• velocità elevata. Assicurarsi sempre che l’arco sfondi
completamente il pezzo da tagliare e che non abbia mai
una inclinazione, nel senso di avanzamento, superiore ai 10
-15°. Si eviteranno consumi non corretti dell’ugello e brucia-
ture al portaugello.
• Spessore eccessivo del pezzo.
•
Morsetto di massa non in buon contatto elettrico con il pezzo.
• Ugello ed elettrodo consumati.
• Corrente di taglio troppo bassa.
N.B. : Quando l’arco non sfonda le scorie di metallo fuso
ostruiscono l’ugello.
4.2 L’ARCO DI TAGLIO SI SPEGNE
Le cause di questo inconveniente possono essere:
• ugello, elettrodo o diffusore consumati
• pressione aria troppo alta
• tensione di alimentazione troppo bassa
4.3 TAGLIO INCLINATO
Qualora il taglio si presentasse inclinato spegnere l’appa-
recchio e sostituire l’ugello.
Quando la corrente di taglio supera 45 A evitare che
l’ugello vada in contatto elettrico con il pezzo da tagliare
(anche attraverso scorie di metallo fuso),questa condizione
provoca una rapida, a volte istantanea, distruzione del foro
dell’ugello che provoca un taglio di pessima qualità.
4.4 ECCESSIVA USURA DEI PARTICOLARI DI CONSUMO
Le cause di questo problema possono essere:
a) pressione aria troppo bassa rispetto a quella consigliata.
b) eccessive bruciature sulla parte terminale del
portaugello.
5 CONSIGLI PRATICI
• Se l’aria dell’impianto contiene umidità ed olio in quan-
tità notevole è bene utilizzare un filtro essiccatore per
evitare una eccessiva ossidazione ed usura delle parti
5
fig. 2
fig. 3
