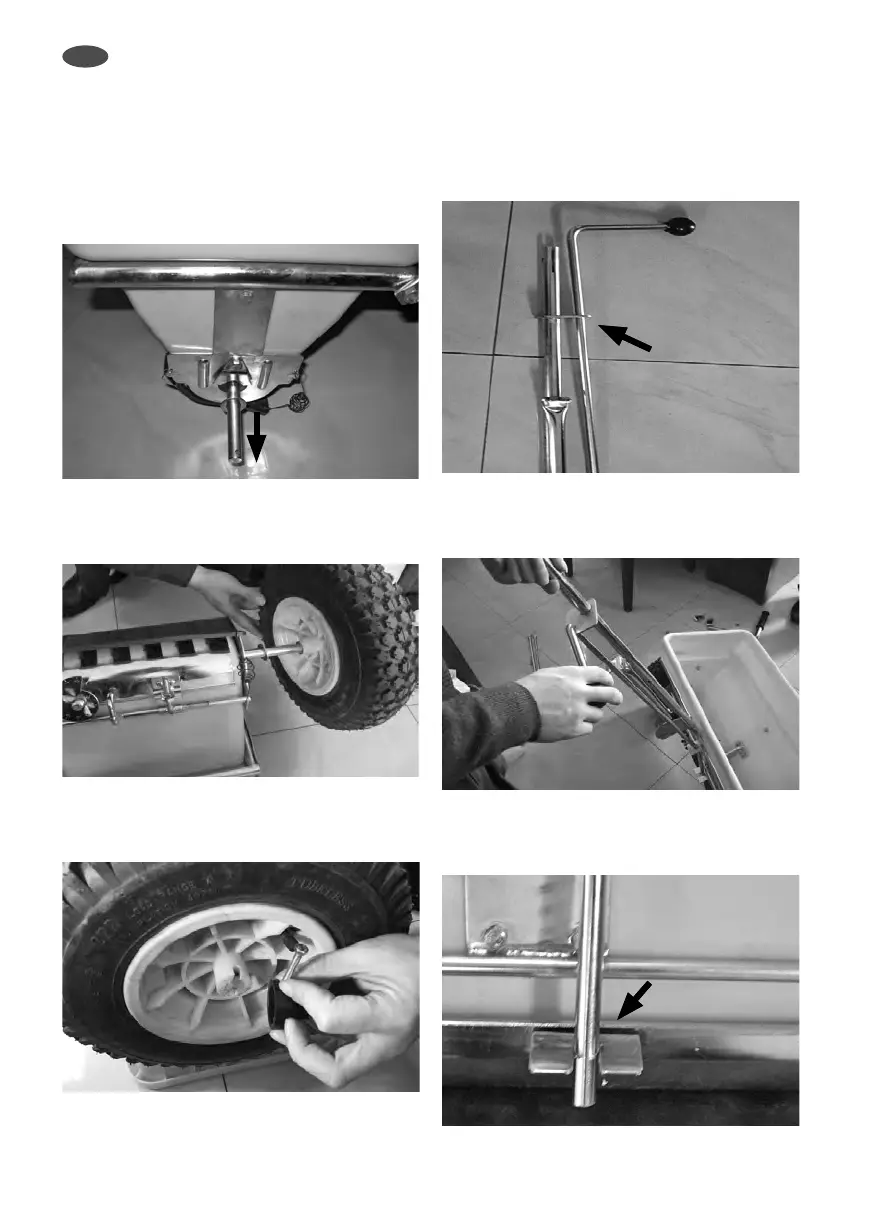

8. Montage
Montage des roues
a.
Attention : avant de monter les roues, véri¨er
que les 2 axes sont bien tirés au maximum vers
l’extérieur (¨g 1).
b. Retourner l’épandeur et le poser au sol. Insérer
une rondelle A17 sur l’axe. Puis glisser une
roue (¨g 2).
c. Fixer le capuchon à la roue par le trou situé sur
l’essieu à l’aide d’une vis M5x45 et d’un écrou
M5 (¨g 3).
d. Répéter l’opération de l’autre côté.
Montage du guidon et du levier de
commande de trappe
a. Assembler le tube guidon et le levier grâce à la
platine de guidage (¨g 4).
b. Retourner l’épandeur sur ses roues. Monter
l’ensemble tube guidon/levier sur le cadre de
l’épandeur (¨g 5).
c.
S’assurer que le levier passe bien au travers des
deux ori¨ces des plaques de guidage situées en
dessous et à droite du tube guidon (¨g 6).
a
b
c
d
e
f
a
b
c
d
e
f
12
