CEMO KS 35-E - Page 25

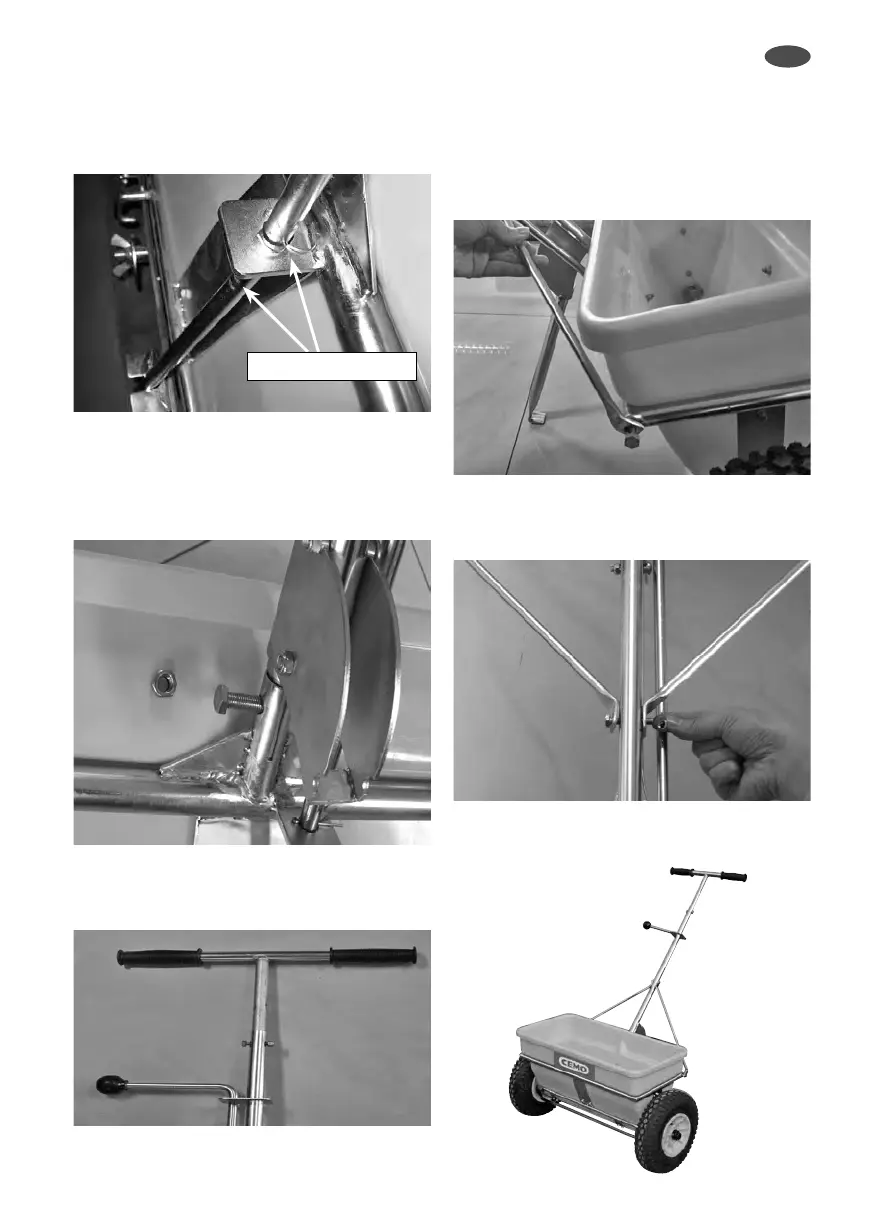

d. Ovládací páku upevněte na rámu
násypky pomocí dvou závlaček
2,5 x 22 a ohněte závlačky podle
fotogra¨e (obr. 7).
Montáž rukojeti
a. Celou opěru s ovládací pákou upevněte k rámu
násypky pomocí šroubu s šestihrannou hlavou
M8 x 30 a matice M8 (obr. 8).
b.
Rukojeť ve tvaru T zasuňte do trubice opěry a
upevněte ji pomocí šroubu s šestihrannou hlavou
M8 x 30 a matice M8 (obr. 9).
Upevnění obou
spojovacích tyčí
a. Konce obou spojovacích tyčí (s velkým otvor-
em) upevněte k rámu násypky pomocí šroubů s
šestihrannou hlavou M8 x 16 (obr. 10).
b. Oba zbývající konce spojovacích tyčí (s malým
otvorem) upevněte k opěře pomocí šroubu s
šestihrannou hlavou M6 x40amatice M6 (obr.11).
Dokončeno
po 1 závlačce 2,5 x 22
g
h
i
j
k
25
CZ
