8. Montering

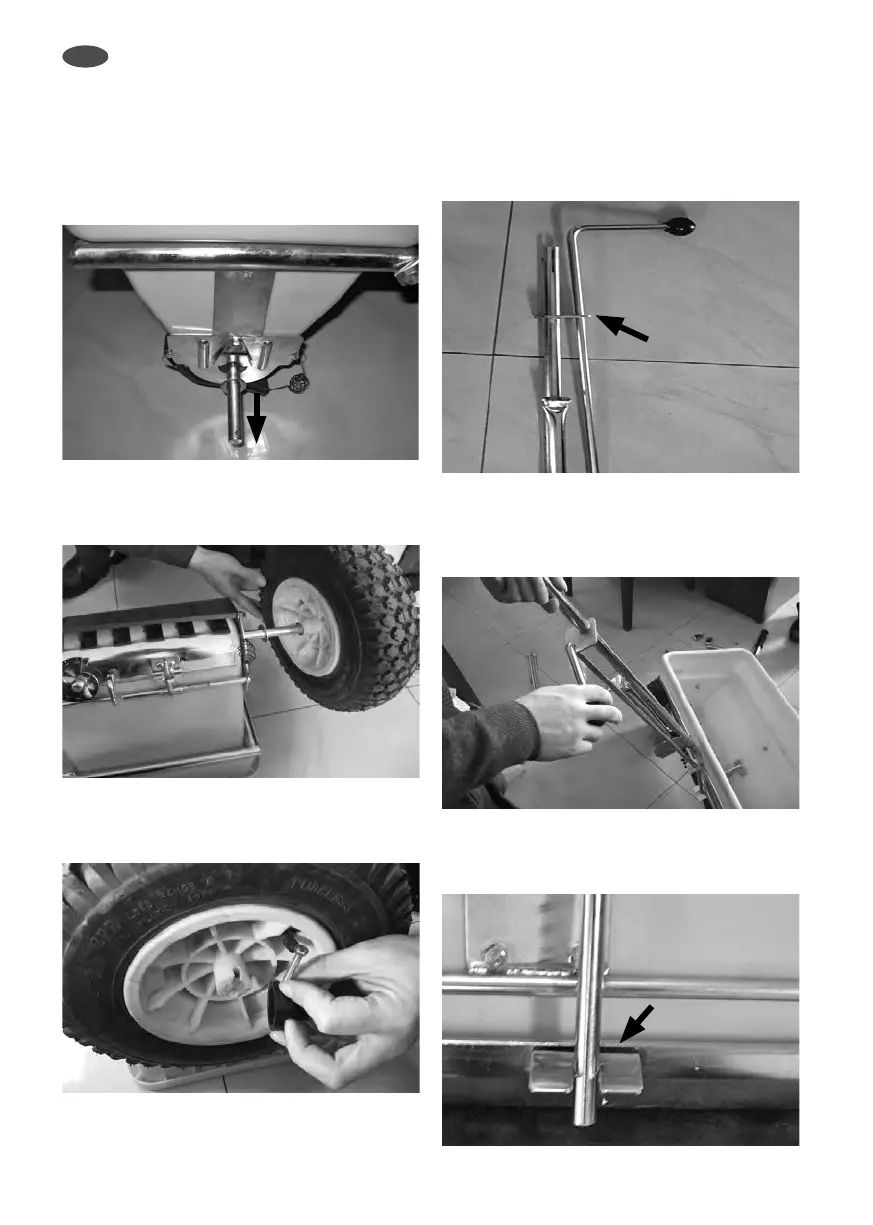

Montering af hjulene
a. Bemærk: Sørg for at akslerne er trukket hel ud
inden hjulene monteres (¨gur 1).
b. Sæt tragten omvendt på jorden. Skub hver en
skive A17 over begge endestykker af akslen
Derefter sætter du begge hjul på akslen (¨gur 2).
c. Fastgør hjulets kappe og hjulet med hver en
sekskantskrue M5 x 45 og en sekskantmøtrik
M5 overfor akslens boring (¨gur 3).
Befæstelse af koblingshåndtaget
åfodstøttens kobling.
a. Skub koblingshåndtagets stang igennem
fodstøttens plade (¨gur 4).
b. Sæt tragten på hjulene.
Sæt fodstøttens kobling sammen med koblings-
håndtaget på rammen af den monterede tragt
(¨gur 5).
c. Sørg for, at koblingshåndtagets ende sættes
igennem åbningen af tragtens lille justeringsplade
(¨gur 6).
a
b
c
d
e
f
28
DK
