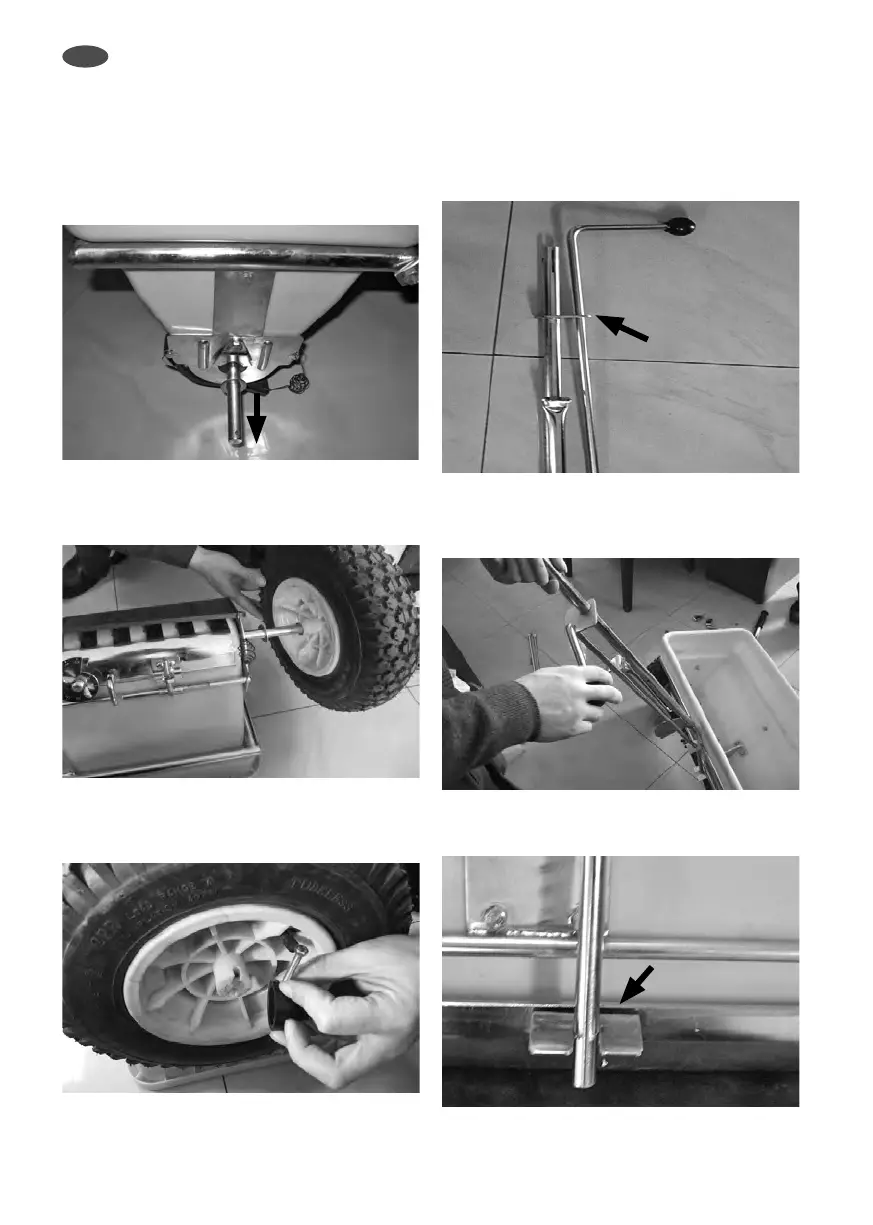

8. Paigaldamine
Rataste paigalda mine
a. Tähelepanu: Veenduge, et teljed on lõpuni taha
tõmmatud, enne kui paigaldate rattad (joonis 1).
b. Asetage lehter tagurpidi maha. Lükake mõle-
male telje otsale seib A17. Seejärel torgake
rattad teljele (joonis 2).
c. Fikseerige ratta ilukilp ja ratas kuuskantkruvi
M5 x 45 ja kuuskantmutri abil teljes olevasse
auku (joonis 3).
Juhtka ngi kinnitamine
komplektse jalatoe külge.
a. Lükake juhtkangi varb läbi jaltoe plaadis oleva
augu (joonis 4).
b. Asetage lehter ratastele.
Torgake komplektne jalatugi koos juhtkangiga
paigaldatud lehtri raamile (joonis 5).
c. Veenduge, et juhtkangi ots läheks läbi lehtri
seadepleki väikeses plaadis oleva ava (joonis 6).
a
b
c
d
e
f
