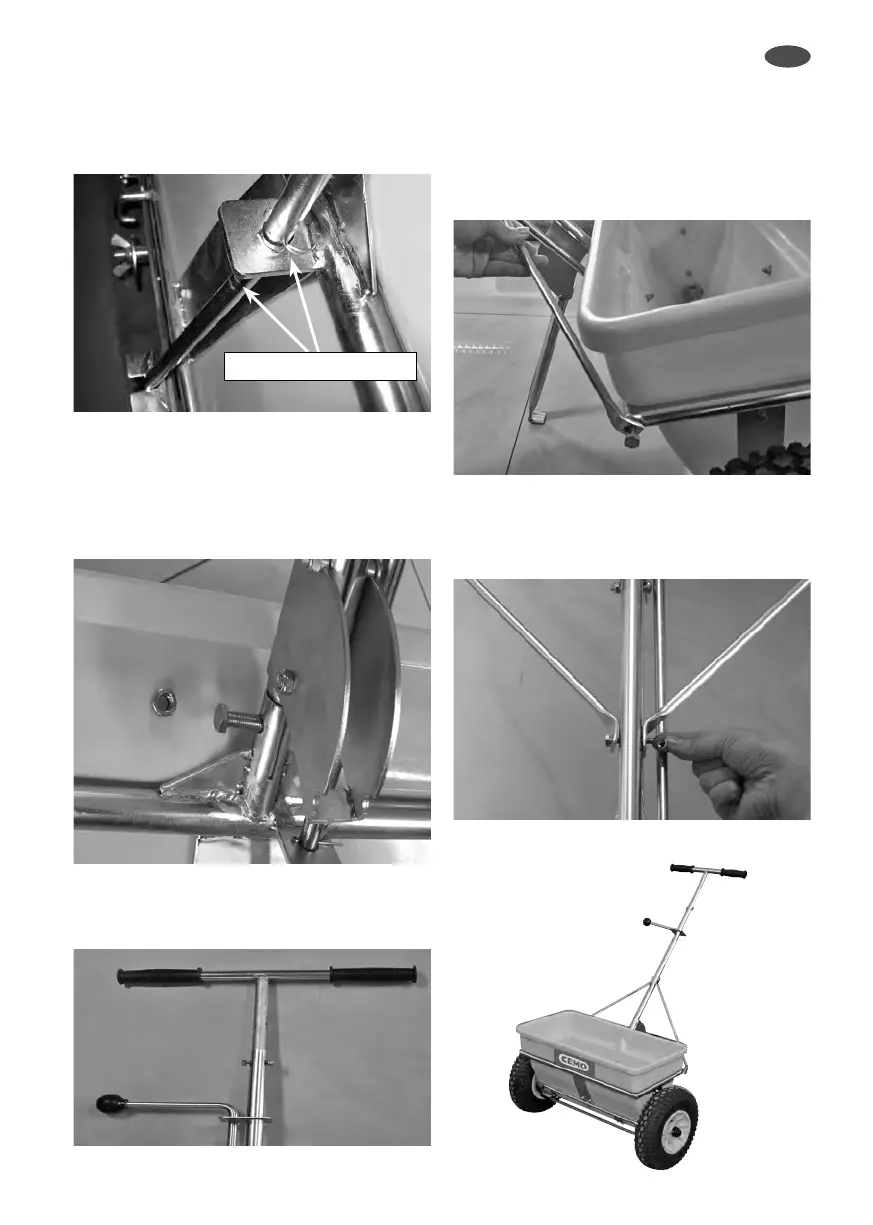

d. Rögzítse a kapcsolókar rúdját a garat
keretén
két db. 2,5 x 22 méretű sasszeggel, majd hajlí-
tsa
el a sasszegeket a fényképen látható módon
(7. ábra).
A fogantyú felszerelése
a. Erősítse a komplett támasztólábat a kap-
csolókarral a garat keretére 1 db. M8 x 30
hatszögletű fejescsavarral és 1 db. M8 anyával
(8. ábra).
b.
Dugja a T-fogantyút a támasztóláb csövébe, majd
rögzítse azt 1 db. M8x30 hatszögletű fejescsavar-
ral és 1 db. M8 anyával (9. ábra).
A két összekötőrúd
felerősítése
a. Rögzítse az összekötőrudak (a nagyobb
furattal) végeit a garat keretén 1 db. M8x16
hatszögletű fejescsavarral (10. ábra).
b. Rögzítse az összekötőrudak mindkét végét
(a kisebb furattal) 1 db. M6 x 40 hatszögletű
fejescsavarral és M6 anyával a komplett támas-
ztólábhoz (11. ábra).
Kész!
egy-egy 2,5 x 22 sasszeg
g
h
i
j
k
37
H
