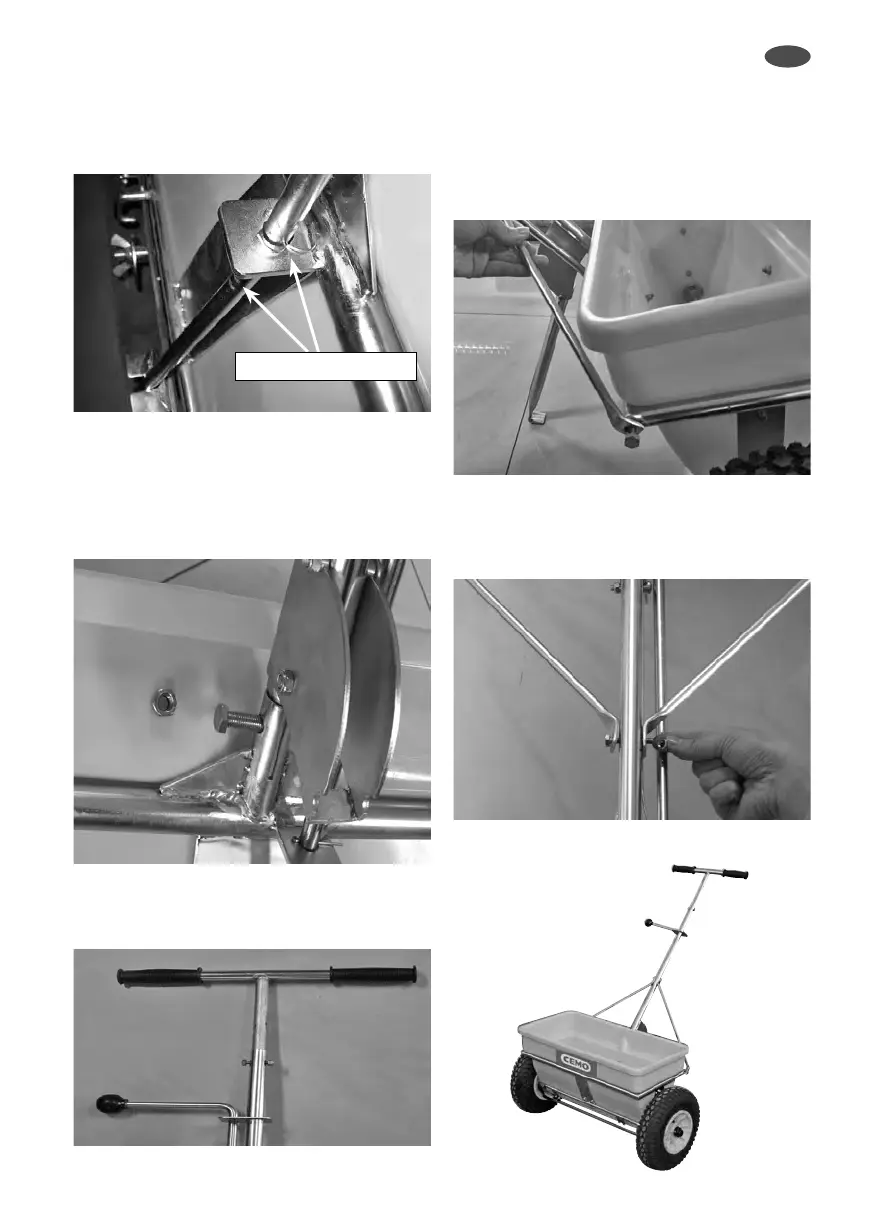

d. Drążek dźwigni sterującej przymocuj do ramy
dozownika za pomocą dwóch zawleczek
2.5 x 22 i zabezpiecz
zawleczkę, jak pokazano
na zdjęciu (ilustracja 7).
Mont uchwytu
a. Skompletowaną podporę z dźwignią
sterowniczą przymocuj do ramy dozownika za
pomocą śruby z łbem sześciokątnym M8 x 30
i nakrętki M8 (ilustracja 8).
b. Uchwyt okształcie litery Twłóż wrurkę podpory,
a następnie przykręć go śrubą z łbem sześcio-
kątnym M8 x 30 i nakrętką M8 (ilustracja 9).
Mocowanie pary
drążków łączących
a. Końce drążków łączących (o większym
otworze) przykręć do ramy dozownika śrubami
z łbem sześciokątnym M8 x 16 (ilustracja 10).
b. Końce z drugiej strony drążków łączących
(o mniejszym otworze) przykręć śrubami z łbem
sześciokątnym M6 x 40 i nakrętkami M6 do
skompletowanej podpory (ilustracja 11).
Gotowe
po 1 zawleczce 2,5 x 22
g
h
i
j
k
53
PL
