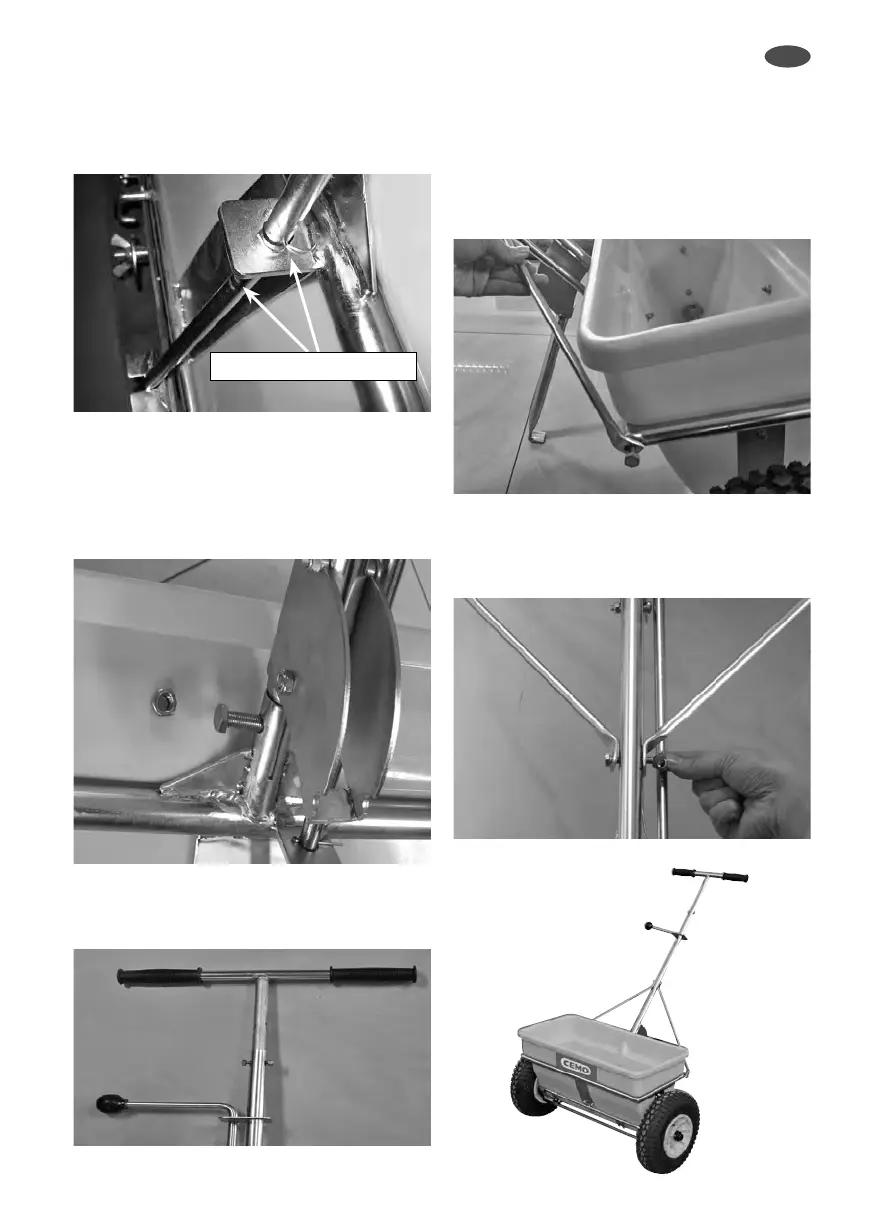

d. Закрепить штангу рычага переключения
на раме
емкости двумя шплинтами 2,5 x 22
и загнуть их,
как показано на фотографии
(рис. 7).
Установка ру чки
a. Закрепить опоры в сборе с рычагом пере-
ключения на раме воронкообразной емкости
винтом с шестигранной головкой M8 x 30 и
гайк ой M8 (рис 8).
b.
Вставить T-образную ручку в трубу опоры и
закрепить ее винтом с шестигранной головкой
M8 x 30 и гайк ой M8 (рис. 9).
Крепление двух соединительных
штанг
a. Закрепить концы обоих соединительных
штанг (с большим отверстием) на раме во-
ронкообразной емкости винтом с шестигран-
ной головкой M8 x 16 (рис. 10).
b. Закрепить оба других конца соединительных
штанг (с малым отверстием) винтом с шести-
гранной головкой M6 x 40 и гайкой M6 на
опоре в сборе (рис. 11).
Сборка зако нч ена
по одном у шплинт у 2,5 x 22
g
h
i
j
k
