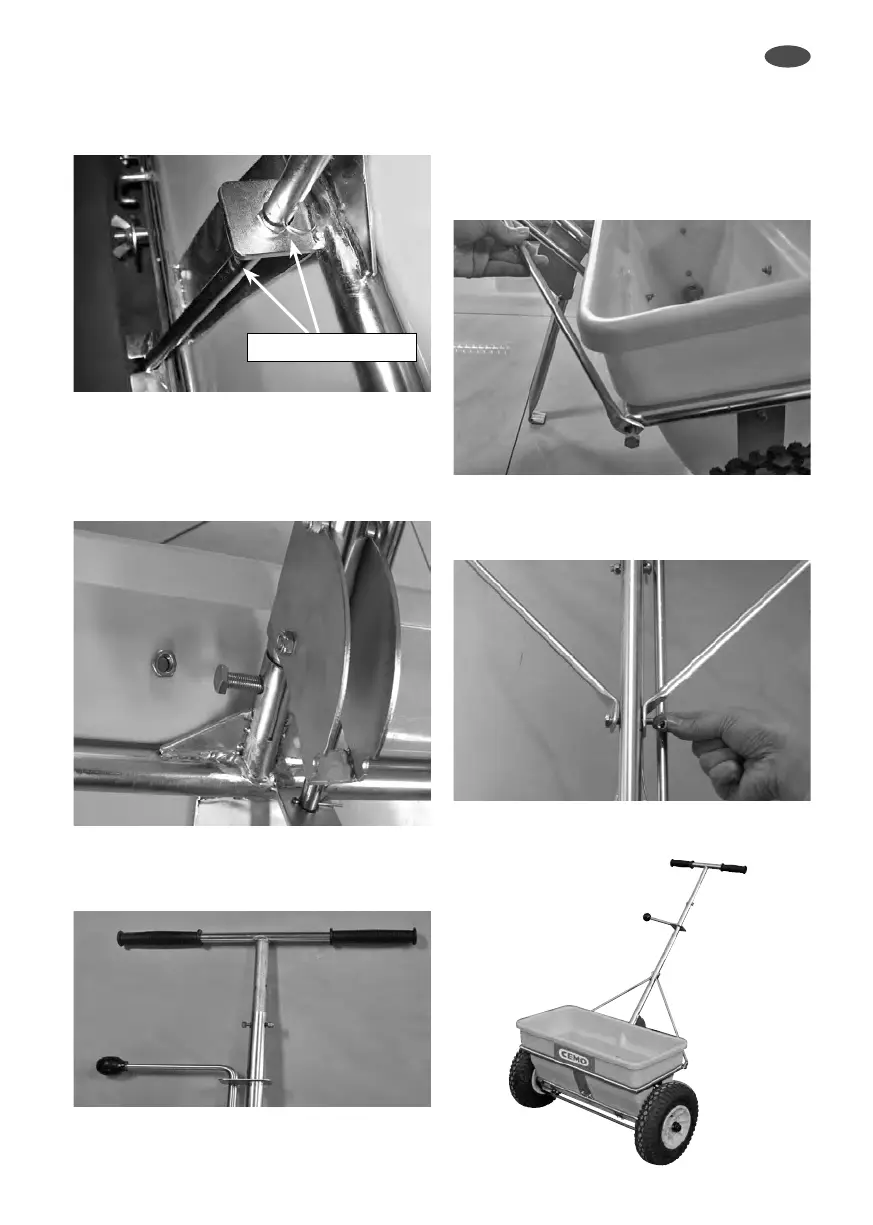

d. Fäst kopplingsspaken på ramen
till tratten med
två sprintar 2,5x22 och böj
sprintarna enligt
bilden (bild 7).
Montering av handtaget
a. Sätt fast hela fotstödet tillsammans med kopp-
lingsspaken på trattens ram med hjälp av en
sexkantsskruv M8x30 och en mutter M8 (bild 8).
b.
Sätt T-handtaget i fotstödets rör och fäst det med
hjälp av en sexkantsskruv M8x30 och en mutter
M8 (bild 9).
Fastsättning av de båda
förbindelsestängerna
a. Fäst de båda förbindelsestängernas ändar
(med stort hål) på varsin sida av trattens ram
med en sexkantsskruv M8x16 (bild 10).
b. Fäst de båda förbindelsestängernas andra ändar
(med litet hål) idet kompletta fotstödet med en
sexkantsskruv M6x40 och mutter M6 (bild 11).
Färdigt
vardera 1 sprint 2,5x22
g
h
i
j
k
65
S
