8. Kokoonpano

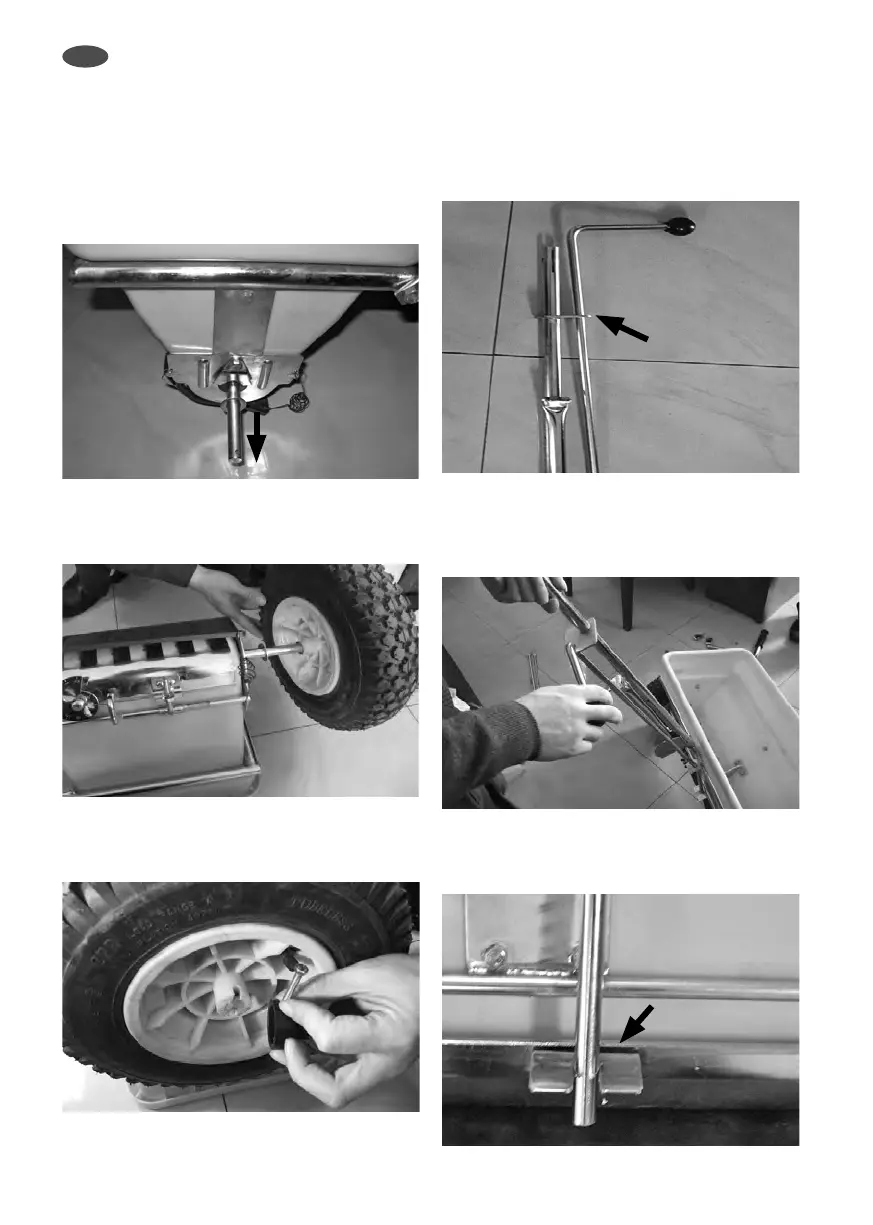

Pyörien asennus
a. Huomio: Varmista, että akselit ovat kokonaan
ulos vedettynä, ennen kuin asennat pyörät
(kuva 1).
b. Aseta suppilo väärinpäin lattialle. Työnnä
akselin kumpaankin päähän yksi aluslevy A17.
Pistä sitten pyörät akselin päihin (kuva 2).
c. Kiinnitä kumpikin päätykapseli ja pyörä
kuusiokantaruuvilla M5 x 45 ja kuusiomutterilla
M5 akselin päissä oleviin reikiin (kuva 3).
Vaihdevivun kiinnitys
täydelliseen jalkatukeen
a. Työnnä vaihdeviputanko jalkatuen pellin reiän
lävitse (kuva 4).
b. Aseta suppilo pyörilleen.
Pistä jalkatuki yhdessä vaihdevivun kanssa
paikoilleen asennetun suppilon kehykseen
(kuva 5).
c. Varmista, että vaihdeviputangon pää menee
suppilon säätöpellin pienen levyn reiän lävitse
(kuva 6).
