Artículo 60581 Si desea realizar preguntas técnicas, llame al 1-888-866-5797.
SEGURIDAD FUNCIONAMIENTO MANTENIMIENTOCONFIGURACIÓN
Especificaciones
Entrada 120VAC, 60Hz, 2,2A
Salida
12 VCC - 10* A
12 VCC - 2* A
12 VCC Arranque de motor - 50 A
E252983
31ZP
N.° 12083
*El amperaje únicamente está presente cuando la
unidad está conectada a una batería o en modo START
(ARRANQUE).
Funcionamiento Instrucciones
Antes de instalar o usar este producto, lea la
TOTALIDAD DE LA SECCIÓN "INFORMACIÓN IMPORTANTE SOBRE
SEGURIDAD"
que se encuentra al comienzo de este manual, incluyendo todos los textos debajo de los subtítulos.
ADVERTENCIA
PARA EVITAR LESIONES GRAVES:
NO ENCHUFE EL CARGADOR HASTA QUE SE LE INDIQUE QUE LO HAGA.

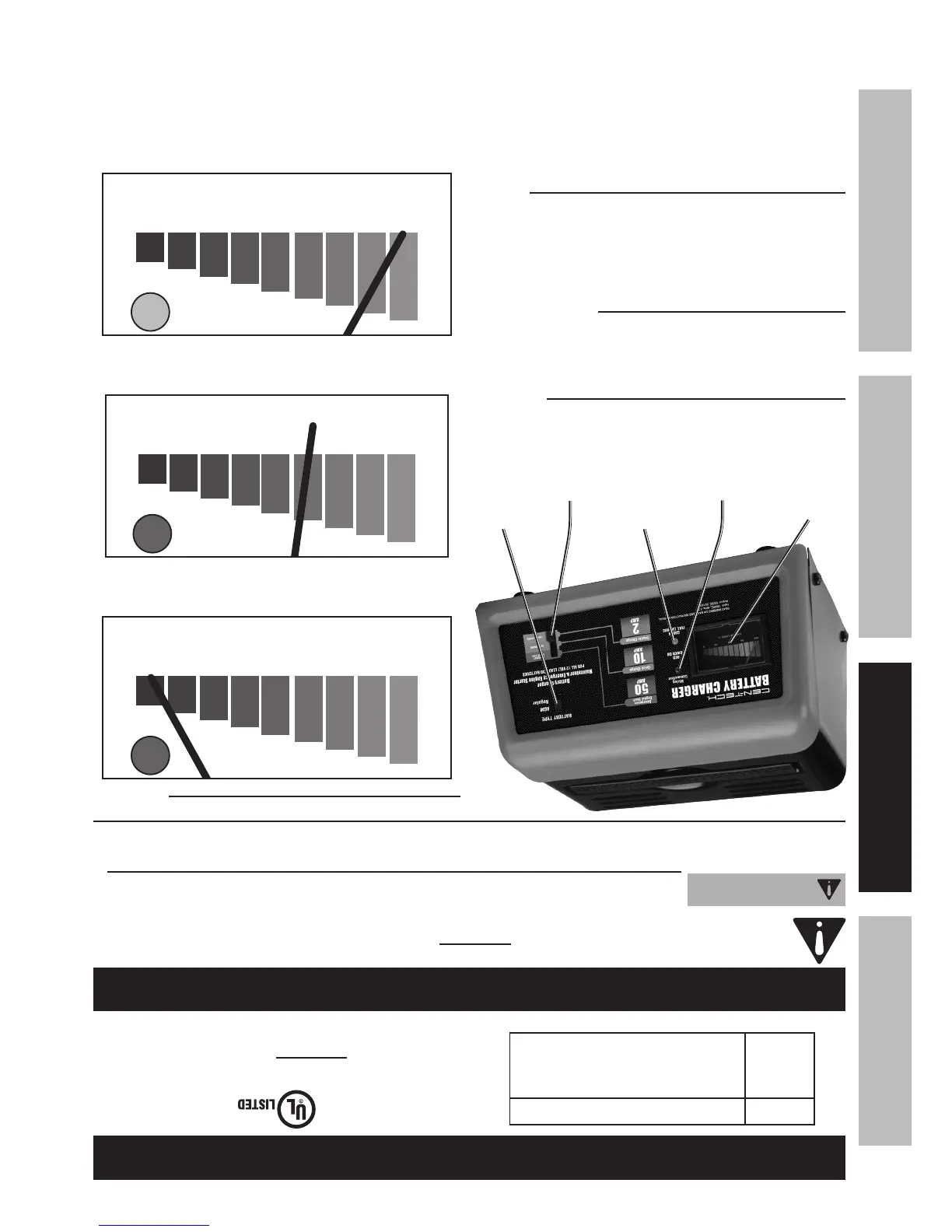

Controles
Wiring
connection
(conexión de
cableado)
Setting Switch
(Interruptor de
configuración)
Type
Switch
(Interruptor
de tipo de
batería)
Charge
Meter
Charge Status
(Estado de la carga):
Figura A: Controles
Wiring connection (conexión de cableado):
Esto indica que los cables están conectados
de manera incorrecta. Desconecte los cables
de inmediato y conéctelos correctamente
para impedir que la batería sufra daños.
Charge Status (Estado de la carga):
Se iluminará de color rojo cuando esté conectado el
suministro eléctrico.
Se iluminará de color verde cuando la batería esté
totalmente cargada.
En el modo Start (Arranque), esta función está
desactivada.
Setting Switch (Interruptor de configuración):
Utilice este interruptor para alternar entre los modos
Charging (Cargando) y Start (Arranque) y cambiar el
amperaje de salida.
Charge Meter (10 amp charge mode only):
100 75 50 25 0
CHARGE LEVEL %
Figura B: DISCHARGED BATTERY
Initial charge current to the battery is at maximum.
100 75 50 25 0
CHARGE LEVEL %
FIGURA C: BATTERY ALMOST FULLY CHARGED
Charge current to the battery is reduced.
100 75 50 25 0
CHARGE LEVEL %
Figura D: FULLY CHARGED BATTERY
Charge current to the battery is minimal
and the green LED is on.
Página 6
