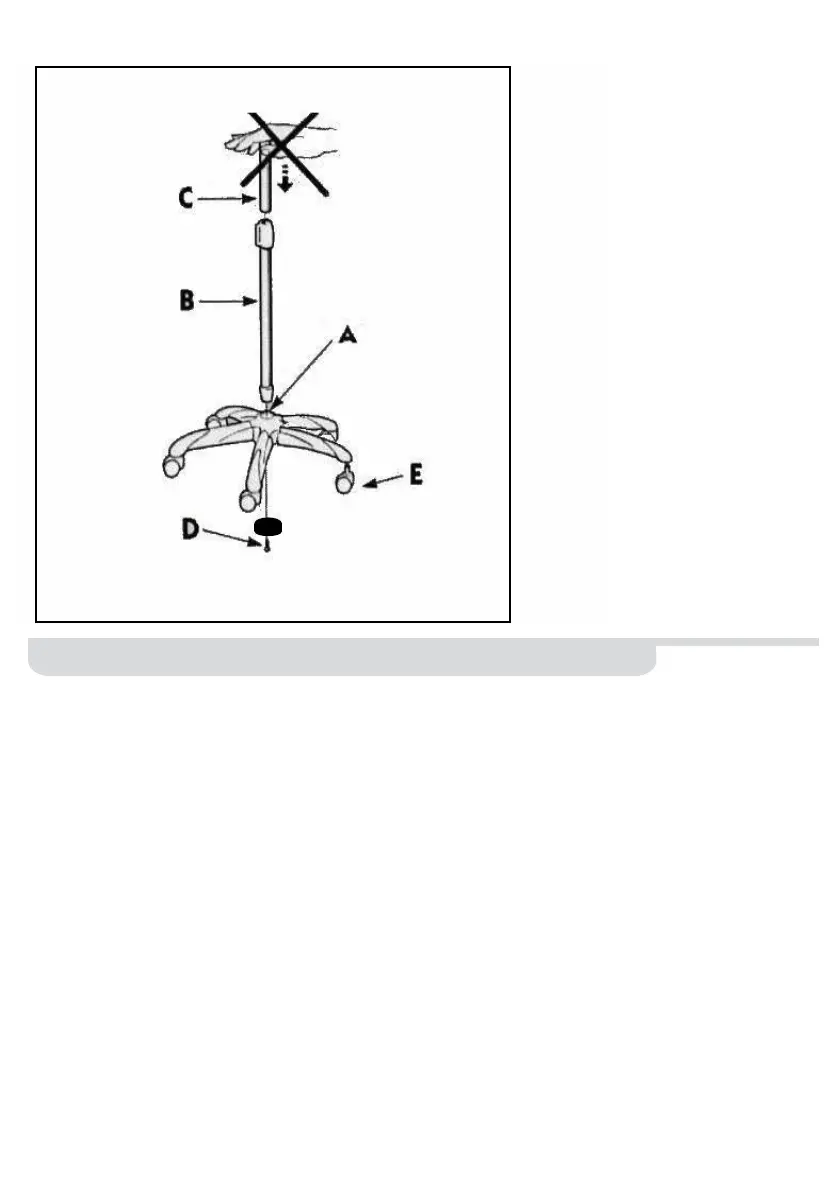

BILDLEGENDE:
A) FUSS
B) STATIV Ø 45
C) DÜNNE STANGE Ø 35
D) SCHRAUBE UND GEGEN-
GEWICHT
FUSS – MONTAGEANLEITUNG
• Setzen Sie die 5 Rollen (E) in den Stativ-Fuss (A) ein.
• Führen Sie das Stativ (B) an der dafür vorgesehenen Stelle im Stativ-Fuss (A) ein
und befestigen Sie es danach von unten mit der beschwerten Halteschraube
und der Unterlegscheibe (D).
• Entsichern Sie die Kunststomue des Stativs (B), indem Sie die Schraube
gegen den Uhrzeigersinn drehen, und setzen Sie die dünne Stange (C) ein, in-
dem Sie sie am Verbindungsstück positionieren, ohne die Feder im Stativ (B) zu
komprimieren. Befestigen Sie die dünne Stange (C), indem Sie die Schraube im
Uhrzeigersinn anziehen.
• Führen Sie das Gelenk des Geräts in die dünne Stange (C) ein und regulieren
Sie die gewünschte Höhe wie in Abschnitt 2 beschrieben über die Mue.
