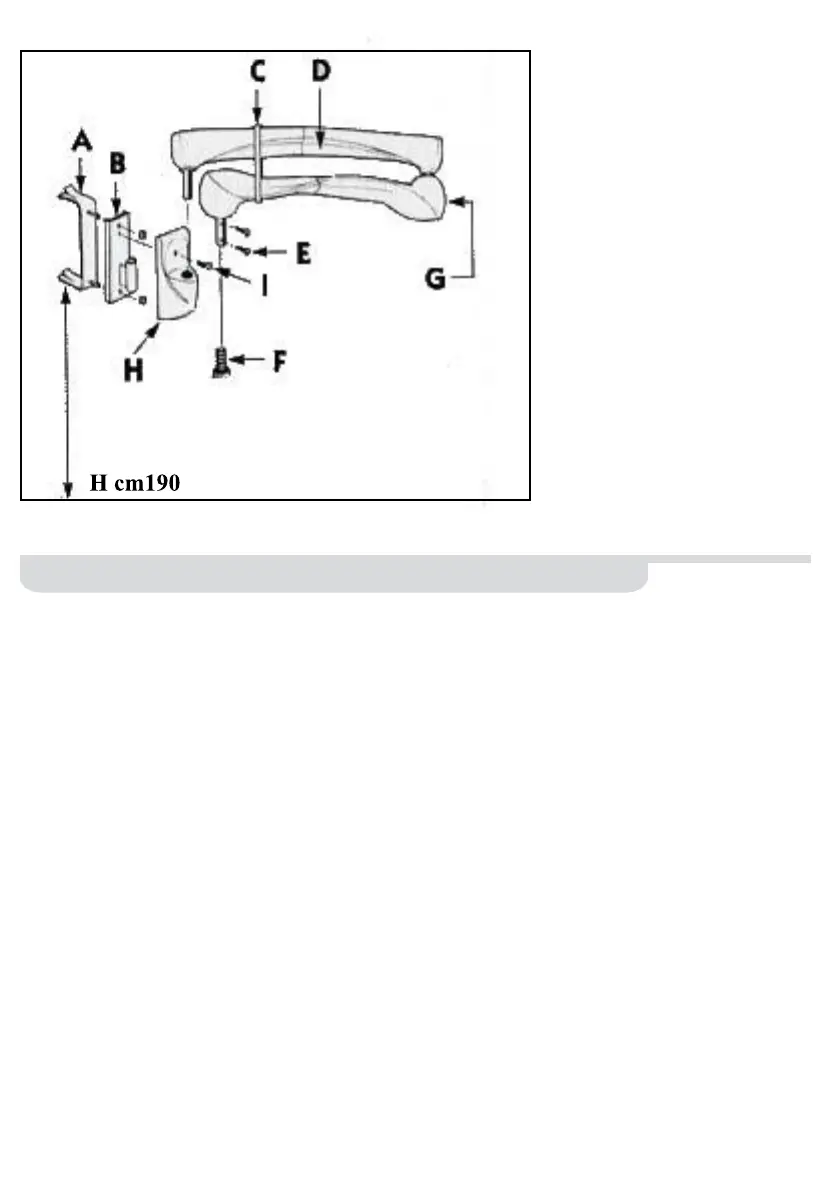

BILDLEGENDE:
A) WANDTRÄGER
B) PLATTE
C) SICHERUNGSVORRICHTUNG
D) WANDHALTER
E) BEFESTIGUNGSSCHRAUBEN
F) ZAPFEN
G) SCHRAUBE
WANDHALTER – MONTAGEANLEITUNG
1.Mauern Sie den Wandträger (A) ein, empfohlene Maximalhöhe 190 cm.
2.Befestigen Sie die Platte (B) mit zwei Muttern am Wandträger (A).
3.Montieren Sie die Abdeckung (H) auf der Platte (B) und befestigen Sie diese
mit der Schraube (I).
4.WICHTIG: Verbinden Sie den Wandhalter (D) mit der Platte (B), ohne die Siche-
rungsvorrichtung (C) zu entfernen, die das Gelenk des Arms stützt, in dem sich
die Rückholfeder bendet.
5.Lösen Sie die beiden Schrauben (E) am Ende des Wandhalters (D), führen Sie
den Stift (F) der Gabel ein und ziehen Sie alles bis zum Anschlag an.
6.Entfernen Sie erst jetzt die Sicherungsvorrichtung. Halten Sie dabei das Gerät
mit einer Hand fest,
um ein Zurück-schnellen zu verhindern.
7.Stecken Sie den Stecker des Geräts in die mitgelieferte Steckdose am Wan-
dhalter und schliessen Sie das Gerät an die Stromversorgung an.
8. Sollte sich die Ausrichtung mit der Zeit verlagern, gehen Sie wie folgt vor:
Wenn sich das Gerät beim Anheben nach unten verschiebt, ziehen Sie die
Schraube (G) im Gelenk des Arms mit einem Inbusschlüssel (Nr. 8) im Uhrzeiger-
sinn an. Drehen Sie die Schraube in den anderen Fällen gegen den Uhrzeiger-
sinn.
