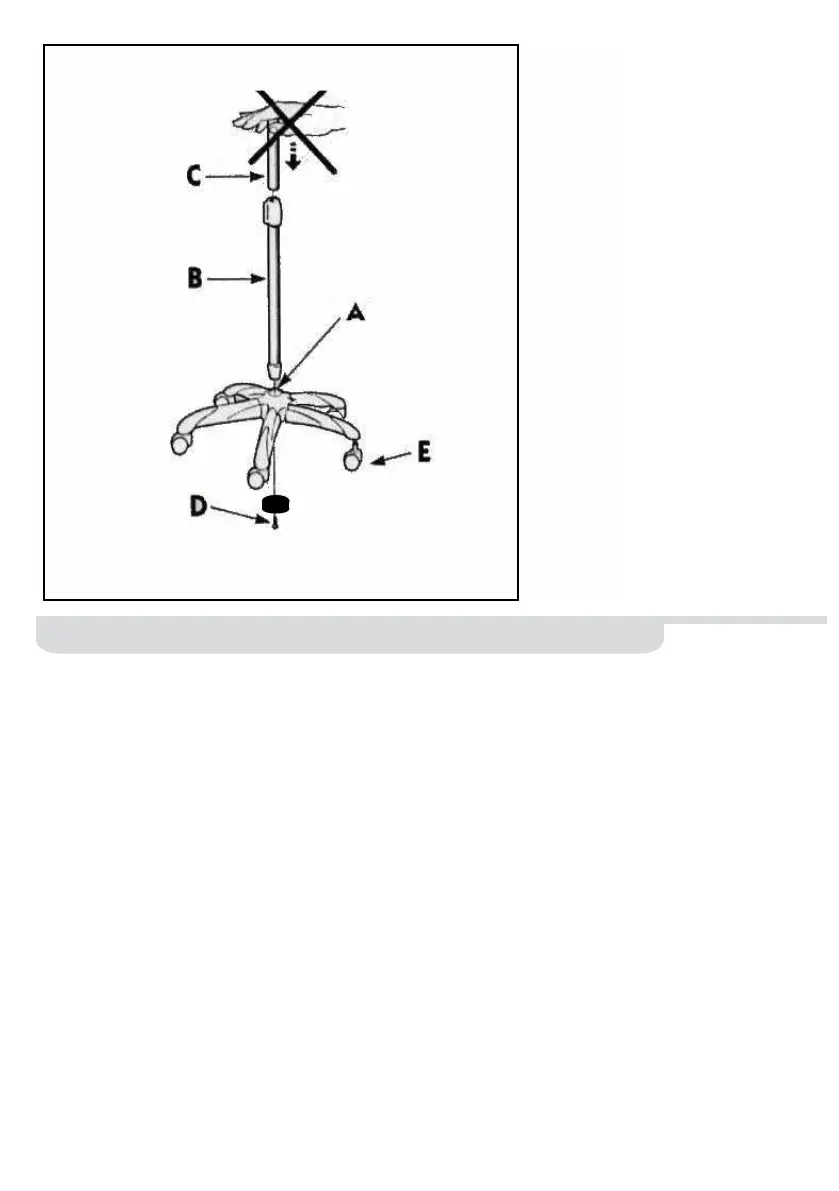

LEGENDA:
A) BASE
B) PIANTANA Ø45
C) PIANTANETTA Ø35
D) VITE E CONTRAPPESO
BASE A PIEDE - ISTRUZIONI DI MONTAGGIO
• Inserire le 5 razze (E) nel mozzo centrale (A)
• Inserire la piantana (B) nell’apposita sede della base centrale (A) e dopo
averla inserita, bloccarla da sotto per mezzo della vite di ssaggio con il peso
e la rondella (D).
• Allentare il manicotto di plastica della piantana (B) ruotando la vite in senso
antiorario ed inserire la piantanetta (C) appoggiandola nell’innesto senza
comprimere la molla alloggiata all’interno della piantana (B). Bloccare la
piantanetta (C) ruotando la vite in senso orario.
• Inserire lo snodo dell’apparecchio sulla piantanetta (C) e regolare l’altezza
desiderata agendo sul manicotto come descritto sopra al secondo paragrafo
