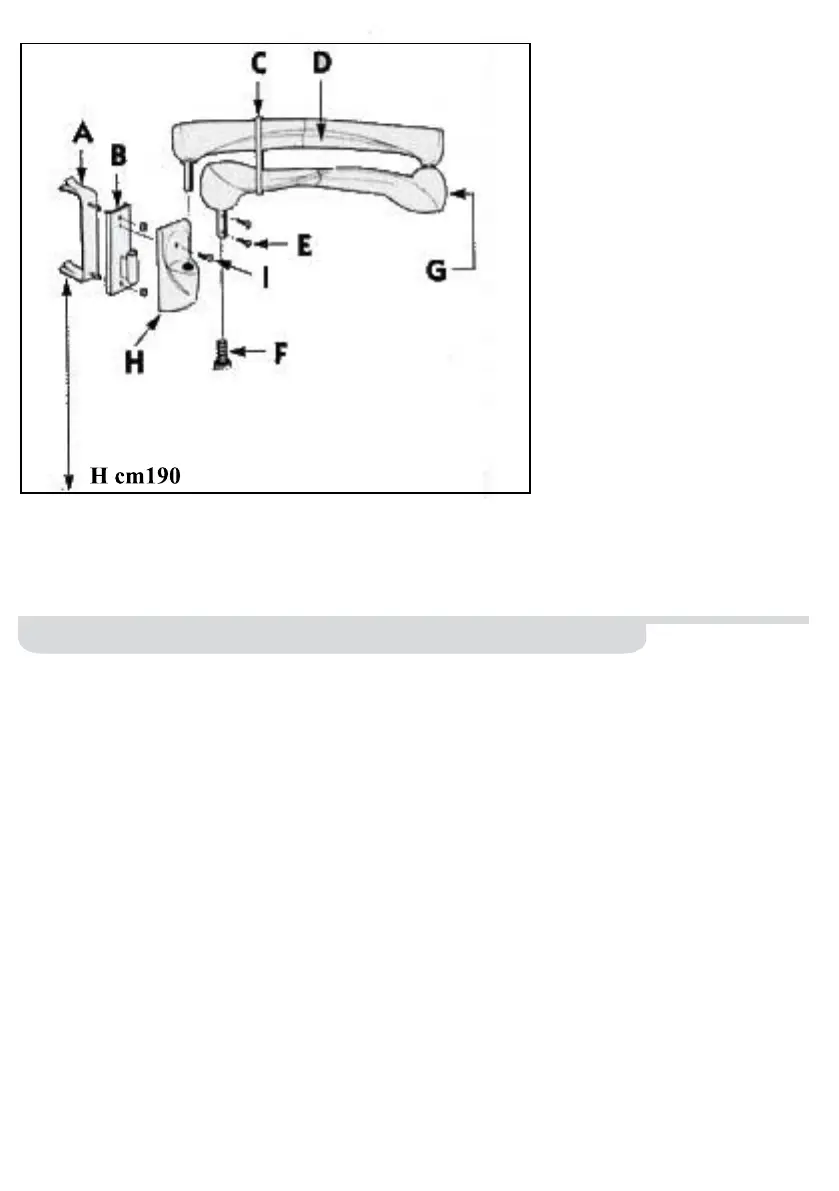

LEGENDA:
A) ZANCA PARETE
B) PIASTRA
C) FASCETTA DI SICUREZZA
D) BRACCIO
E) VITI DI FISSAGGIO PERNO
F) PERNO
G) VITE
BRACCIO A PARETE – ISTRUZIONI DI MONTAGGIO
1. Immurare la zanca (A), altezza consigliata cm 190 max.
2. Fissare la piastra (B) alla zanca (A) per mezzo dei due dadi.
3. Montare il copri piastra (H) sulla piastra (B) e ssare con la vite (I).
4. IMPORTANTE: senza togliere la fascetta di sicurezza (C) che trattiene la parte
snodata del braccio al cui interno è alloggiata la molla di richiamo, innestare il
braccio (D) sulla piastra (B).
5. Dopo aver allentato le due viti (E) all’estremità del braccio (D), inserire il perno
(F) della forcella e serrare portandole in battuta.
6. Solo ora su può togliere la fascetta di sicurezza tenendo con una mano l’appa-
recchio per evitare contraccolpi nella posizione di lavoro.
7. Collegare la spina dell’apparecchio alla presa in dotazione al braccio ed eet-
tuare il collegamento all’impianto.
8. Se con l’uso si modicasse il bilanciamento agite come segue: quando por-
tando verso l’alto l’apparecchio, questo tende a scendere, ruotare in senso
orario la vite (G) che si trova nel gomito del braccio con chiave a brugola n.8. In
caso contrario ruotarlo in senso antiorario.
