FUSS – Montageanleitung

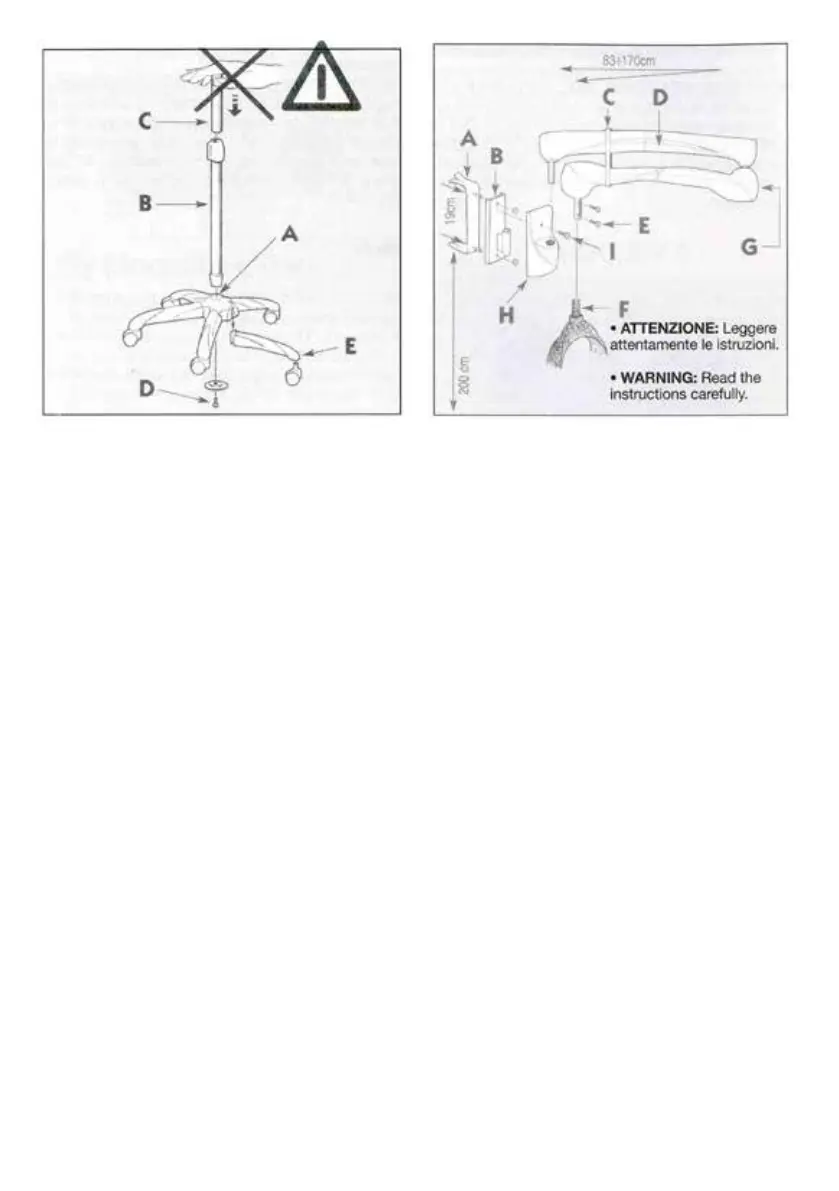

• Setzen Sie die 5 Rollen (E) in den Stativfuss (A) ein.
• Führen Sie das Stativ (B) an der dafür vorgesehenen Stelle im Stativfuss (A) ein und
befestigen Sie es danach von unten mit der beschwerten Halteschraube und der Un-
terlegscheibe (D).
• Entsichern Sie die Kunststomue des Stativs (B), indem Sie die Schraube gegen den
Uhrzeigersinn drehen, und setzen Sie die dünne Stange (C) ein, indem Sie sie am Ver-
bindungsstück positionieren, ohne die Feder im Stativ (B) zu komprimieren. Befestigen
Sie die dünne Stange (C), indem Sie die Schraube im Uhrzeigersinn anziehen.
• Führen Sie das Gelenk des Geräts in die dünne Stange (C) ein und regulieren Sie die
gewünschte Höhe wie in Abschnitt 2 beschrieben über die Mue.
FUSS – WANDHALTER
WANDHALTER – MONTAGEANLEITUNG
• Mauern Sie den Wandträger (A) ein, empfohlene Maximalhöhe 200 cm.
• Befestigen Sie die Platte (B) mit zwei Muttern am Wandträger (A).
• Montieren Sie die Abdeckung (H) auf der Platte (B) und befestigen Sie diese mit der
Schraube (I).
• WICHTIG: Verbinden Sie den Wandhalter (D) mit der Platte (B), ohne die Sicherungsvor-
richtung (C) zu entfernen, die das Gelenk des Arms stützt, in dem sich die Rückholfeder
bendet.
• Lösen Sie die beiden Schrauben (E) am Ende des Wandhalters (D), führen Sie den Stift
(F) der Gabel ein und ziehen Sie alles bis zum Anschlag an.
• Entfernen Sie erst jetzt die Sicherungsvorrichtung. Halten Sie dabei das Gerät mit einer
Hand fest, um ein Zurückschnellen zu verhindern.
• Stecken Sie den Stecker des Geräts in die mitgelieferte Steckdose am Wandhalter und
schliessen Sie das Gerät an die Stromversorgung an.
• Sollte sich die Ausrichtung mit der Zeit verlagern, gehen Sie wie folgt vor: Wenn sich
das Gerät beim Anheben nach unten verschiebt, ziehen Sie die Schraube (G) im Gelenk
des Arms mit einem Inbusschlüssel (Nr. 8) im Uhrzeigersinn an. Drehen Sie die Schrau-
be in den anderen Fällen gegen den Uhrzeigersinn.
