INSTALLATIONSANVISNING FÖR PANELINSTRUMENT Utf. 1
Leveransomfattning
Panelinstrument för mätning av likström, likspänning, växel-
ström, växelspänning, effekt, effektfaktor och frekvens.
Typbeteckning: CQ, IQ, CL, CQR, CLR, QB, IQB, PQ, PL,
QQ, QL, PFQ, PFL, FQ, FL
Kontrollera vid uppackning
Kontrollera att instrumentet inte skadats under transporten.
Detta görs genom att undersöka om:
- mätverket är i obalans
- fronten är skadad
Även om yttre skador inte upptäcks kan t ex mätnoggrannheten
genom ökad lagerfriktion ha påverkats.
För transportskador är transportföretaget ansvarigt.
Innan montering
Kontrollera instrumentet mot packsedlarna innan monteringen
vad beträffar:
- antal
- mätområde
- montagebyglar och anslutningsskruvar/bleck finns monte-
rade på kåpan
Vid felaktigheter skall instrumentet returneras.
Montage
Frontmått 96 mm 72 mm 49 mm
Håltagning 92
+0.8
mm 68
+0.7
mm 45
+0.6
mm
Erforderliga fastsättningsbyglar är monterade på instrumentet
vid leveransen.
1. Skjut in instrumentet framifrån i montagehålet.
2. Dra fast skruvarna på montagebyglarna så att instrumentet
sitter stadigt i montagehålet.
3. Montagebyglarna är anpassade för paneltjocklekar upp till
5 mm.
4. Anslut ledningarna till respektive anslutning.
Vid montering av era instrument i samma montagehål skall
montageram används. Montageramar kan beställas som tillbe-
hör enligt nedanstående tabell:
Frontmått 96 mm 72 mm 49 mm
Artikelnr. 119501 119502 119503
För inomhusbruk
OBS!
Instrumenten för mätning av likström/likspänning har an-
slutningar märkta med + och –. Var noga med att ansluta rätt
polaritet till instrumentet.
Instrumenten för mätning av effekt/effektfaktor har inkopp-
lingsschema på instrumentet.
Instrumenten för anslutning till mättransformator, kontrollera
att mättransformatorernas data överensstämmer med instru-
mentets märkdata.
Kortslutningsdon måste ingå i installationen. Det skall vara lätt att
nå och tydligt uppmärkt vilken utrustning som det kan koppla från.
Anslutningsklämmorna är avsedda för ledningar
upp till 8 mm
2
. Vid grövre ledningar skall ka-
belskor används. VARNING: Stäng av all farlig
spänning före anslutning av instrumentet.
Kontrollera att instrumentets visare är nollställd.
Nollställ genom att rotera instrumentets nollställningskuts med
hjälp av en skruvmejsel. Rekommenderad skruvmejsel M3
0,8 x 4,0.
Slagtålighetsklassning är IK06 och tillförd energinivå är 1
joule.
Beröringsskydd
Efter montage av ledare, snäpp på beröringsskydd i bentliga
montagehål på kåpans baksida.

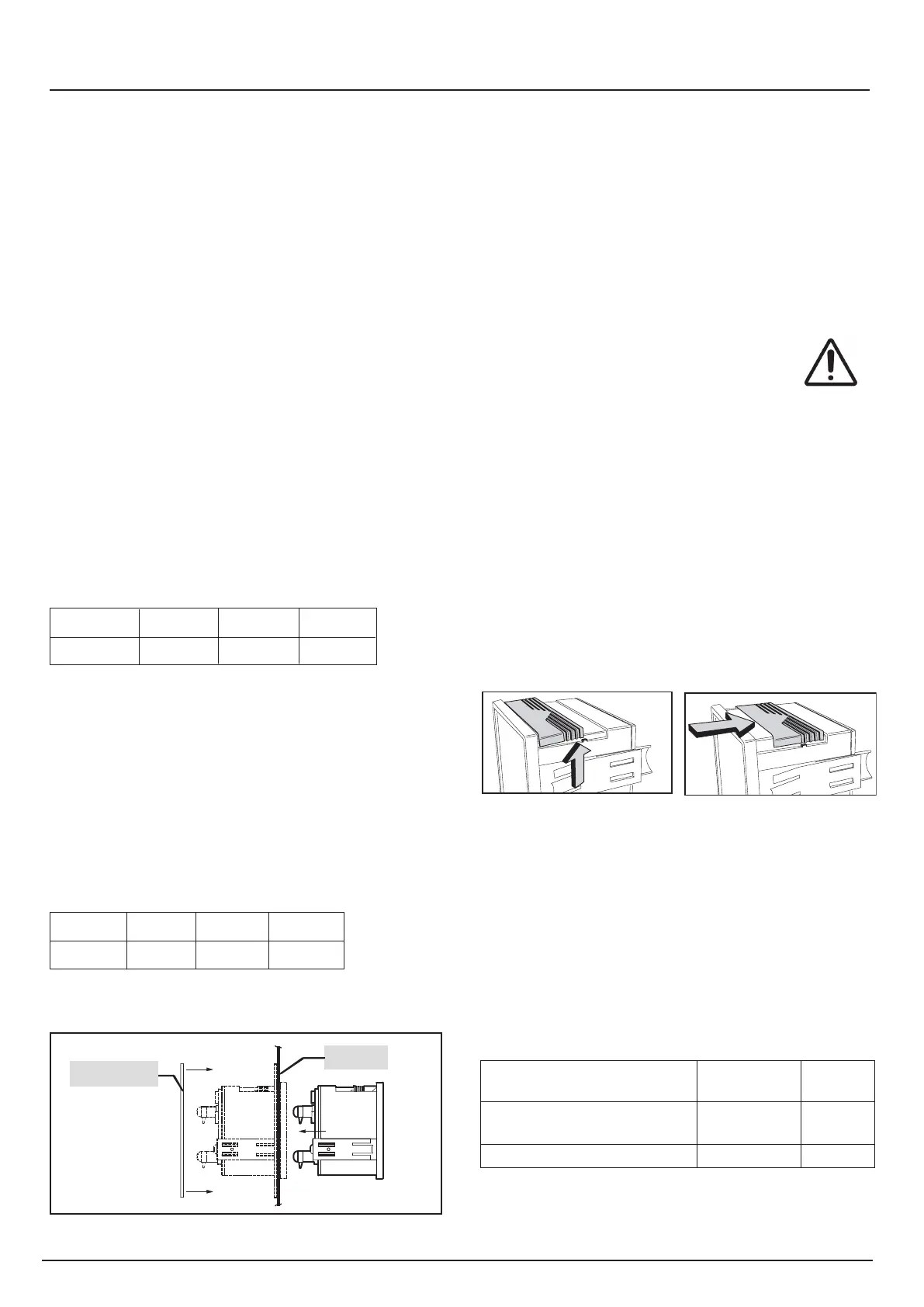

Byte av skala
För instrument med kvadrantskala 90°.
1. Lyft locket på kåpans ovansida något i bakkanten och dra
det bakåt.
2. Tryck med en skruvmejsel mot uttaget i skalans överdel och
lyft upp skalan.
3. Dra upp skalan ur kåpan.
4. Tryck ner den nya skalan ända ner i kåpans montageslitsar.
5. Skjut tillbaka locket på kåpans överdel till ursprungsläget.
Normer
Panelinstrumenten uppfyller följande standarder:
IEC60051, IEC 50081-1, IEC 50082-1, IEC 50081-2, IEC
50082-2, DIN 43802, DIN 43700.
Personsäkerhet: IEC 61010-1 (Safety requirements for electri-
cal equipment for measurement, control and laboratory use).
Montageram
Panel
Isolation: Extra förstärkt
Material Grupp : III
Föroreningsgrad: 2
Altitud: max 2000 m
Typ Installations- Arbets-
kategori
spänning
CQ, CQR, CL, CLR, QB, IQB, III 300V
FQ, FL, PFQ, PFL
IQ, PQ, PL, QQ, QL III 600V
2
