REPUESTO DEL SENSOR DE REVERSA DE SEGURIDAD
820CB
Asegúrese de que la energía eléctrica NO esté conectada al abre-puertas de garaje
ANTES de instalar los sensores de reversa de seguridad.
Para evitar la posibilidad de sufrir una LESIÓN GRAVE o LA MUERTE cuando la
puerta del garaje se esté cerrando:
• Conecte correctamente y verifique la alineación de los sensores de reversa de
seguridad. Este dispositivo de seguridad es necesarioy NO se DEBEdesactivar.
• Instale el sensor de reversa de seguridad de modoque el haz NO SUPERE 15 cm
(6 pulg.) sobre el nivel del piso.
ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido
el plomo), que a consideración del estadode California causan cáncer, defectos
congénitos u otros daños reproductivos. Para obtener más información, visite
www.P65Warnings.ca.gov
Las imágenes en este manual se usan solamente como referencia. El producto
comprado podría tener un aspecto diferente.

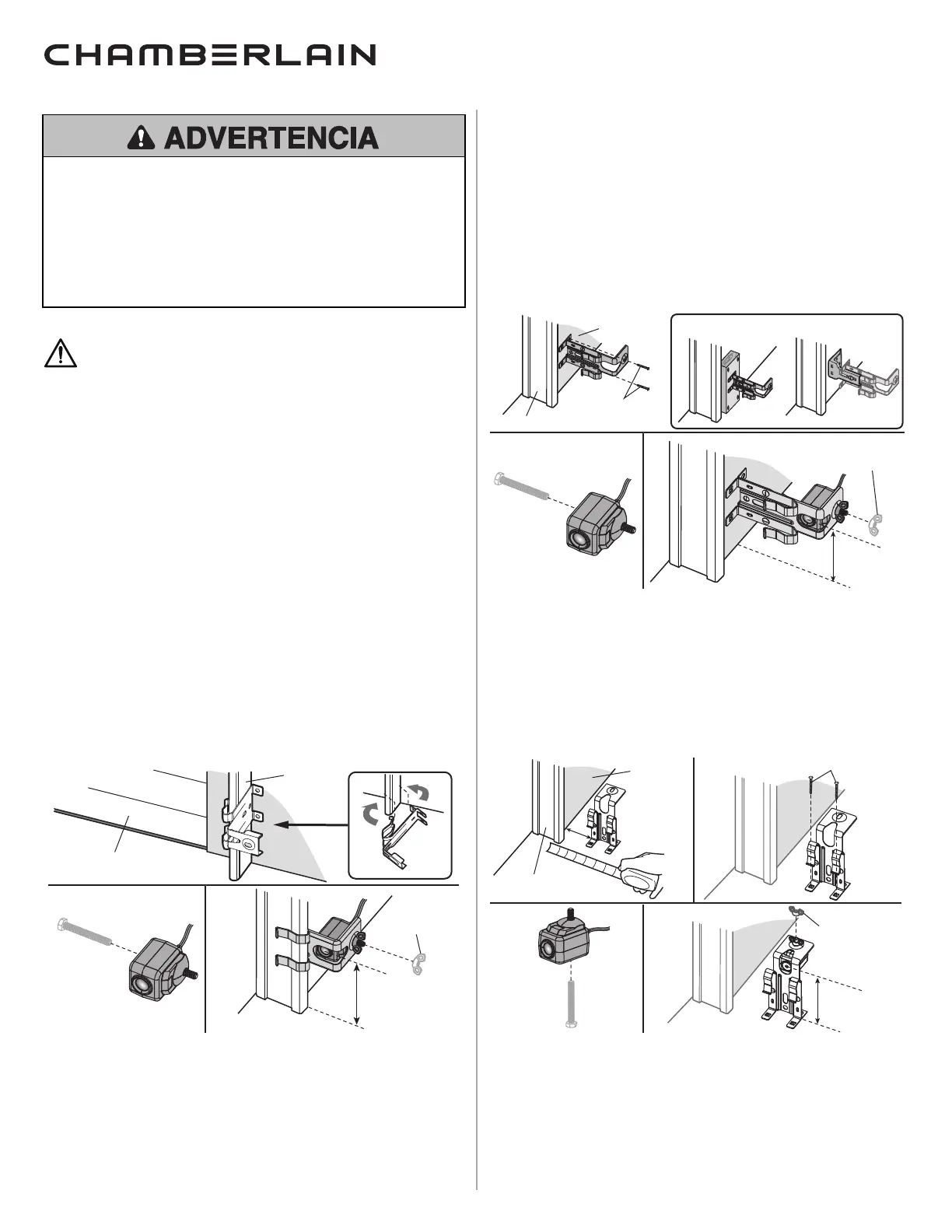

INSTALAR LOS SENSORES DE REVERSA DE
SEGURIDAD
Desconecte la alimentación eléctrica al abre-puertas de garaje antes de comenzar.
Los sensores de reversa de seguridad están diseñados para ser colocados en el riel de
la puerta con las ménsulas proporcionadas. Si la ménsula del sensor no se ajusta al riel
de la puerta, es mejor instalarla sobre la pared. Elhaz del sensor NO DEBEESTAR A
MÁS DE 15cm (6 pulg.) por encima del piso.
INSTALACIÓN EN EL RIEL DE LA PUERTA
1. Deslice los brazos curvos de la ménsula del sensor alrededor del borde del riel de la
puerta. Colóquelos en su posición de modoque la ménsula del sensor quede a ras
del riel.
2. Deslice el tornillohexagonal a través del sensor.
3. Sujete el sensor a la ménsula conla tuerca de mariposa. Asegúrese de que la
ménsula no obstruya la lente.
Repita los pasos conel otro sensor en el riel de puerta opuesto. Las dos lentes deben
quedar enfrentadas.
15 cm (6 pulg.)
como máx.
Riel de la
puerta
1
2
3
Puerta de garaje
Tuerca de
mariposa
OPCIÓN DE PARED
Asegúrese de que las ménsulas de cada ladonoqueden obstaculizadas por los rieles de
la puerta y tengan el mismoespaciolibre para que los sensores se alineen
correctamente. Si fuera necesario más espacio, use ménsulas de extensión
041A5281-1 (noprovistas) o bloques de madera.
1. Sujete la ménsula del sensor a la pared condos tornillos para madera (no
provistos).
2. Deslice el tornillohexagonal a través del sensor.
3. Sujete el sensor a la ménsula conla tuerca de mariposa. Asegúrese de que la
ménsula no obstruya la lente.
Repita los pasos conel otro sensor en el ladoopuesto de la puerta de garaje. Los dos
sensores deben quedar frente a frente.
O
1
Tuerca de mariposa
OPCIONAL
2 3
Riel de la puerta
Interior de la
pared de garaje
15 cm (6 pulg.)
como máx.
No incluido
OPCIÓN DE PISO
1. Mida la posiciónde ambas ménsulas del sensor para que estén a la misma distancia
de la pared sin obstáculos en el medio.
2. Sujete las ménsulas al piso con anclajes para hormigón (no provistos).
3. Deslice el tornillohexagonal a través del sensor.
4. Sujete el sensor a la ménsula conla tuerca de mariposa. Asegúrese de que la
ménsula no obstruya la lente.
Repita los pasos conel otro sensor en el ladoopuesto de la puerta de garaje. Las dos
lentes deben quedar enfrentadas.
1
3
4
2
Interior de
la pared de
garaje
No incluido
Riel de la puerta
15 cm (6 pulg.)
como máx.
Tuerca de mariposa
