Chamberlain 820CB - Dépannage

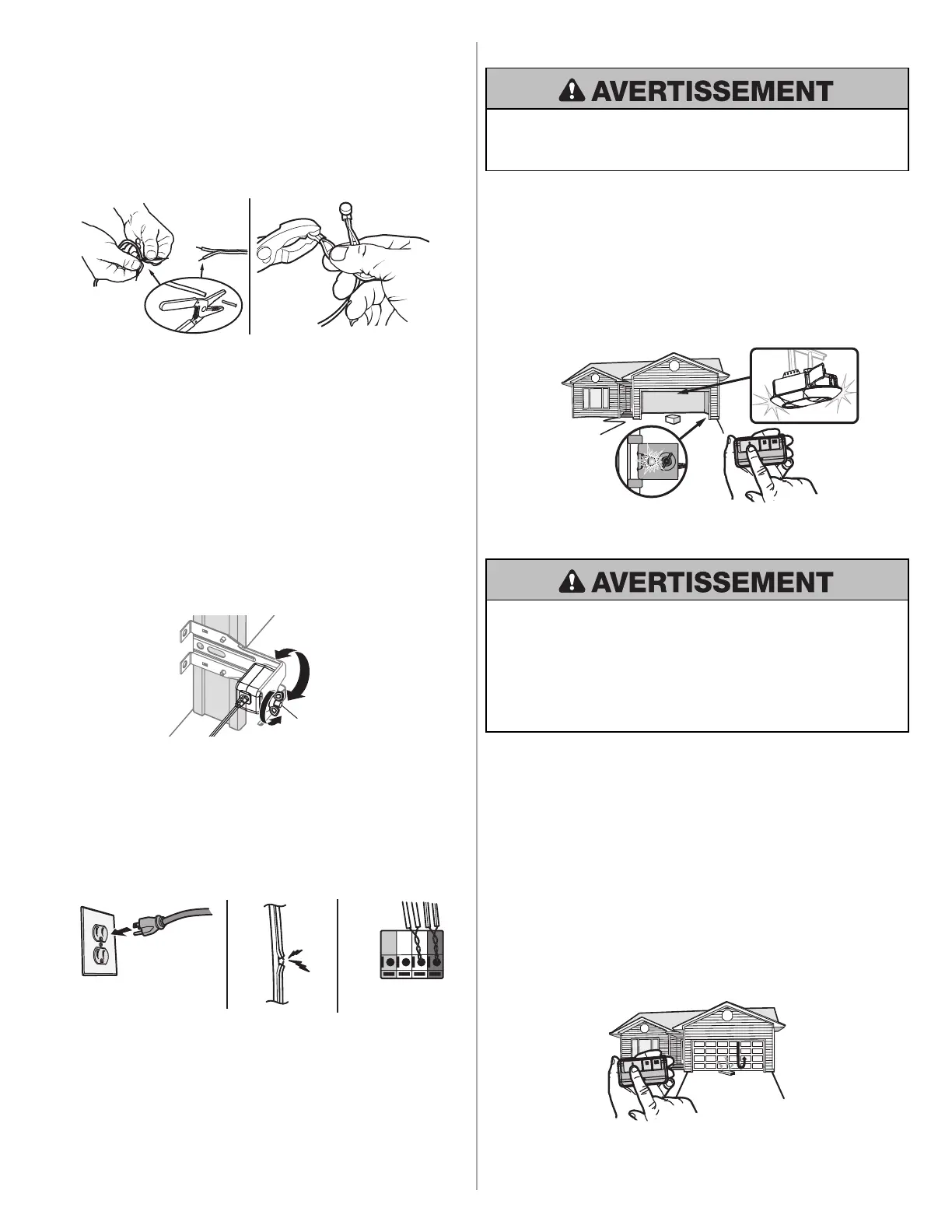

CÂBLAGE DES CAPTEURS
1. Séparer les extrémités dufil ducapteur neuf. Couper tout filexposé jusqu’à la gaine
isolante.
2. Avec quatre connecteurs à verrouillage, connecter le nouveau filau filexistant par
couleur: Blanc/noir à blanc/noir, blanc à blanc. REMARQUE: Pour une
installation dans un garage précâblé, connecter les fils du capteur neuf aux mêmes
fils préinstallés des anciens capteurs. Insérer le fil complètement dans le
connecteur. Sertir fermement le connecteur avec des pinces réglables. Une fois
serti, le connecteur ne peut pas être réutilisé.
1 2
Reconnecter l’alimentation à l’ouvre-porte de garage.
ALIGNER LES CAPTEURS
IMPORTANT: Les capteurs d’inversion de sécurité doivent être connectés et
alignés correctement avant que l’ouvre-porte de garage n’entame le mouvement de
fermeture.
Lorsque l’ouvre-porte dugarage est sous tension, vérifier les capteurs d’inversion de
sécurité. Si les capteurs d’inversionde sécurité sont alignés et câblés correctement, les
deux DELs’allumeront en continu.
Alignement des capteurs d’inversion de sécurité:
1. Desserrer les écrous à oreilles.
2. Régler les capteurs vers le haut oule bas jusqu’à ce que les deux DEL s’allument en
continupour indiquer unbonalignement.
3. Serrer l’écrouà oreilles pour fixer le capteur.
Écrou à oreilles
DÉPANNAGE
Si l’une ou l’autre des DEL des capteurs est éteinte, c’est que le capteur ne reçoit
pas d’alimentation électrique.
1. S’assurer que l’ouvre-porte de garage reçoit bien l’alimentationélectrique.
2. Vérifier que le filducapteur n’est pas en court-circuit ourompu.
3. Vérifier que les capteurs sont correctement câblés; les fils blancs à la borne
blanche et les fils blancs/noirs à la borne grise.
ROUGE
BLANC BLANC
GRIS
3
2
1
Si la DEL verte du capteur récepteur clignote, c’est que les capteurs sont obstrués
ou désalignés:
1. Vérifier si un objet obstrue le faisceau lumineux.
2. Aligner les capteurs.
3. Sile capteur récepteur (DEL verte) fait face directement au soleil, inverser la
position des capteurs de chaque côté de la porte pour assurer unfonctionnement
approprié.
ESSAI DES CAPTEURS
Sans un système d’inversionde sécurité bien installé, des personnes (plus
particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou
TUÉES par une porte de garage qui se referme.
1. Ouvrir la porte. Mettre la boîte en carton de l’ouvre-porte dans la trajectoire de la
porte.
2. Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte
ne se déplacera pas de plus de 2,5cm (1po), les lampes de l’ouvre-porte de garage
clignoteront 10fois et la DEL verte sur le capteur récepteur clignotera.
Une télécommande d’ouvre-porte n’activera pas la fermeture de la porte du garage si le
faisceau lumineux ducapteur est désaligné ou obstrué. Si l’ouvre-porte de garage ferme
la porte lorsque le capteur d’inversionde sécurité est obstrué (et que les capteurs ne
sont pas à plus de 15cm [6po] dusol), appeler untechnicien formé en systèmes de
porte.
Capteur récepteur
DEL verte
ESSAI DU SYSTÈME D’INVERSION DE SÉCURITÉ
Sans un système d’inversionde sécurité bien installé, des personnes (plus
particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou
TUÉES par une porte de garage qui se referme.
• Le système d’inversionde sécurité DOIT être testé chaque mois.
• Après avoir effectué QUELQUE réglage que ce soit, on DOIT faire l’essai du
système d’inversionde sécurité. La porte de garage DOIT remonter au contact
d’un objet d’une hauteur de 3,8cm (11/2de po) (ouun2 x 4 posé à plat) dusol.
1. La porte étant entièrement ouverte, placer une planche de 3,8cm (11/2de po)
d’épaisseur (ouun2 x 4 à plat) sur le sol, centrée sous la porte de garage.
2. Appuyer sur le boutonde la télécommande ou de la commande de porte montée au
mur pour fermer la porte. La porte devrait s’arrêter et remonter quandelle entre en
contact avec la planche. La porte retourne à la positiond’ouverture précédente. Les
ouvre-portes de modèles plus récents émettront des bips et les lampes
clignoteront 5fois pour indiquer l’inversionde la course de la porte.
3. Sila porte inverse sa course, retirer la planche. Le test est terminé.
Si la porte arrête sa course, mais ne l’inverse pas:
1. Consulter le manuel de votre ouvre-porte de garage et régler la limite de fermeture
plus près dusoldu garage. REMARQUE: Dans le cas d’une porte articulée,
s’assurer que les réglages ne forcent pas la biellette au-delà d’une position
d’ouverture ou de fermeture.
2. Répéter l’essai dusystème d’inversionde sécurité.
Si l’essai échoue encore, appeler untechnicien formé en systèmes de porte.
