13

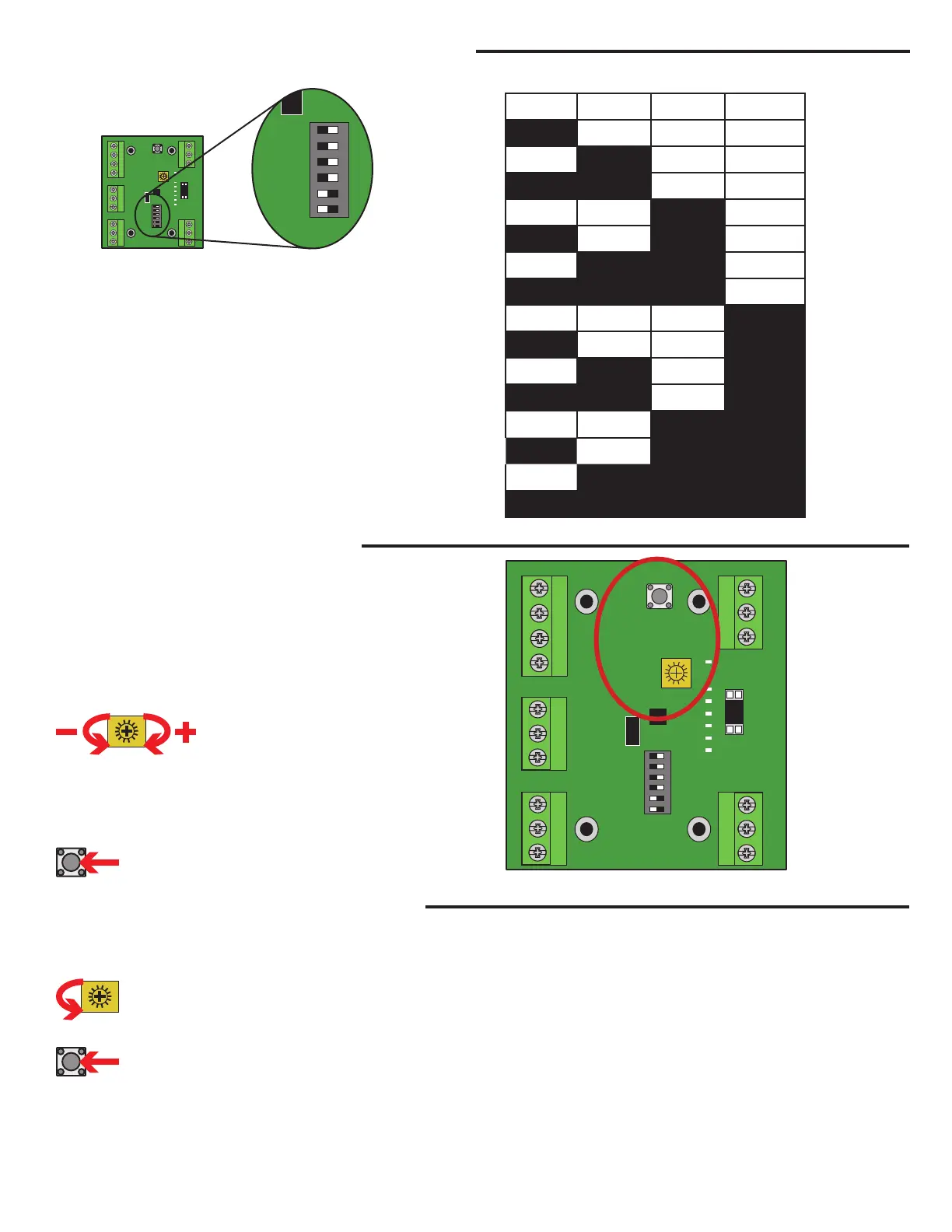

Programmation du module d’interface Wiegand
Délai de retransmission Wiegand
Le délai de retransmission de sortie Wiegang du module d’interface
Wiegand S2W peut être réglé de 0 à 15secondes. Lorsqu’elle est activée,
l’interface Wiegand S2W transmettra une impulsion Wiegand et lancera la
minuterie. Si une étiquette reste dans la zone de lecture active, l’interface
Wiegand S2W ne transmettra pas d’autre impulsion avant la temporisation
de la minuterie. Le délai est réglé en utilisant les 4commutateurs DIP
inférieurs montrés ci-dessus. Lorsque le commutateur est réglé à gauche,
il est en position de marche («ON»). Utiliser le tableau de droite pour
sélectionner le délai de retransmission (en secondes). Le réglage par défaut
du délai est de 3secondes.
REMARQUE : Pour qu’un changement à un commutateur prenne
effet, il faut faire passer l’interface Wiegand S2W par un cycle complet
d’alimentation.
123 4
Délai (secondes)
Éteinte Éteinte Éteinte Éteinte 0
Marche Éteinte Éteinte Éteinte 1
Éteinte
Marche Éteinte Éteinte 2
Marche Marche Éteinte Éteinte 3
Éteinte Éteinte
Marche Éteinte 4
Marche Éteinte Marche Éteinte 5
Éteinte
Marche Marche Éteinte 6
Marche Marche Marche Éteinte 7
Éteinte Éteinte Éteinte
Marche 8
Marche Éteinte Éteinte Marche 9
Éteinte
Marche Éteinte Marche 10
Marche Marche Éteinte Marche 11
Éteinte Éteinte
Marche Marche 12
Marche Éteinte Marche Marche 13
Éteinte
Marche Marche Marche 14
Marche Marche Marche Marche 15
RF
LP
PWR
RESET
Serial
Power Loop
Dry ContWiegand
SET/ERR
SER I
SER 0
WO
DC
SETUP
LOOP
8SEC
4SEC
2SEC
1SEC
1
2
3
4
5
6
PWR
SET
SETUP
LOOP
8SEC
4SEC
2SEC
1SEC
1
2
3
4
5
6
ON - OFF
ON - OFF
Activation/désactivation de l’avertisseur
Par défaut, le lecteur LMSC1000 émettra des bips lorsqu’il lit une étiquette RFID. Pour faire basculer cette fonction (l’activer ou la
désactiver), effectuer les étapes suivantes:
1. Faire passer le module en mode de programmation en réglant le commutateur6 (confi guration) à la position de marche (à gauche).
2. Tourner la vis de réglage en sens antihoraire au réglage minimum.
3. Enfoncer le bouton de réinitialisation qui se trouve juste au-dessus du réglage de la portée pour faire basculer le réglage.
4. Remettre le réglage de portée de l’antenne à sa position d’origine.
5. Enfoncer le bouton de réinitialisation qui se trouve juste au-dessus du réglage de la portée pour régler la portée.
6. Faire passer le module en mode de fonctionnement en réglant le commutateur6 (confi guration) à la position d’arrêt (à droite).
RF
LP
PWR
RESET
Serial
Power Loop
Dry ContWiegand
SET/ERR
SER I
SER 0
WO
DC
SETUP
LOOP
8SEC
4SEC
2SEC
1SEC
ON - OFF
1
2
3
4
5
6
PWR
SET
Réglage de la portée de l’antenne
Le module d’interface Wiegand S2W est doté d’une vis de réglage de la
portée de l’antenne située sur la carte de circuit imprimé, juste à gauche de
l’affi chage à DEL. Pour régler la portée, effectuer les étapes suivantes:
1. Faire passer le module en mode de programmation en réglant le
commutateur6 à la position de marche (à gauche).
2. Repérer la vis de réglage et la tourner en sens horaire pour accroître la
portée ou en sens antihoraire pour réduire la portée. L’affi chage à DEL
affi chera le réglage de puissance relative (Max correspondant à toutes les
DEL allumées).
3. Pour envoyer le nouveau réglage au lecteur, appuyer sur le bouton de
réinitialisation qui se trouve juste au-dessus de la vis de réglage de la portée.
4. Après avoir réglé la portée désirée, faire passer le module en mode de
fonctionnement en réglant le commutateur6 (confi guration) à la position
d’arrêt (à droite).
